Testeur de transformateur portable avec interfaces sans fil| XHBX1501

Name: Testeur de transformateur portable avec interfaces sans fil| XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Xi'an Shaanxi Chine
Nom de marque:	XZH TEST
Certification:	ISO CE
Numéro de modèle:	XHBX1501

Les informations détaillées

Lieu d'origine:

Xi'an Shaanxi Chine

Nom de marque:

XZH TEST

Certification:

ISO CE

Numéro de modèle:

XHBX1501

Mettre en évidence:

High Light

Mettre en évidence:

Testeur de transformateur avec interface Bluetooth sans fil

Équipement de test de transformateur avec interface Wi-Fi sans fil

Analyseur de transformateur portable

Trading Information

Quantité de commande min:

1 ensemble

Détails d'emballage:

emballage en bois

Délai de livraison:

5-8 JOURS OUVRABLES

Conditions de paiement:

T/T

Capacité d'approvisionnement:

3000unité/an

Description de produit

XHBX1501 Analyseur de déformation de l'enroulement du transformateurest un instrument portable d'analyse de la réponse de fréquence (FRA) piloté par PC conçu pour la détection non destructive des défauts mécaniques internes dans les transformateurs de puissance de 63 kV à 500 kV.Chaque enroulement de transformateur possède une signature de réponse de fréquence unique déterminée par ses paramètres de capacité distribuée (Ci) et d'inductivité (Li)Les événements qui déplacent physiquement les enroulements, tels que les défauts de court-circuit, les impacts de transport ou les forces électromagnétiques, modifient ces signatures.Le XHBX1501 utilise une architecture d'ordinateur portable et de microcontrôleur pour des mesures de haute précision, transmettre des données via Bluetooth ou Wi-Fi à un PC qui traite automatiquement les résultats, génère des rapports professionnels au format Word,et archives des signatures de référence pour les tendances de l' état à long termeSa capacité de mesure en deux modes ¥ combinant des méthodes de fréquence de balayage linéaire et de fréquence de balayage segmentée ¥ assure la compatibilité avec les pratiques industrielles chinoises établies et émergentes.

Série XH1501 contre XH1502: Le XHBX1501 est la configuration sans fil pilotée par PC offrant une connectivité Bluetooth / Wi-Fi, un balayage en double mode (linéaire + segmenté) et une génération automatique de rapports Word.Le XHBX1502 est la configuration d'écran tactile autonome avec LCD intégré, balayage basé sur DDS et sortie de signal supérieure à ± 20 V.

Spécifications techniques

Paramètre	Spécification
Performance de mesure
Répétabilité des essais en phase	990,9%
Précision de fréquence de balayage	00,005%
Échantillonnage analogique à numérique	A/D à haute vitesse à 16 bits à double canal
Affichage de l'échelle de fréquence	Linear et logarithmique (sélectionnable par l'utilisateur)
Caractéristiques du signal
Amplitude de sortie du signal	± 20 V (réglable par logiciel, pic maximal ± 10 V)
Impédance de sortie du signal	50 Ω
Impédance d'entrée du signal	1 MΩ
Connectivité et données
Interfaces sans fil	Bluetooth + Wi-Fi (double sans fil)
Architecture de commande	PC portable + microcontrôleur (MCU)
Format du rapport	Documents générés automatiquement
Mode de balayage	Effacement linéaire + effacement segmenté (double mode)
Application et physique
Rating du transformateur applicable	63 kV ¥ 500 kV
Réservoir	Casse à instruments en alliage d'aluminium (rouge)
Portabilité	Conception compacte et légère pour le déploiement sur le terrain

Principales caractéristiques de performance

Connectivité sans fil doubleLes interfaces Bluetooth et Wi-Fi simultanées permettent une transmission de données sans fil flexible vers l'ordinateur portable de commande, éliminant les connexions par câble entre l'instrument et le PC pour une utilisation plus sûre.mise en place d'un espace de travail de sous-station sans encombrement.
Effacement de fréquence en double modeIl combine les capacités de mesure de la fréquence de balayage linéaire et de la fréquence de balayage segmentée dans un seul instrument.assurer la compatibilité avec les deux principales approches techniques actuellement adoptées dans l'ensemble de l'industrie chinoise de l'énergieLes utilisateurs peuvent sélectionner le mode optimal pour chaque scénario de test.
Architecture basée sur le PC avec précision MCU¢ La commande d'un ordinateur portable associée à un microcontrôleur à puce unique combine la précision de mesure du matériel intégré avec le traitement des données, le stockage, laet des capacités de visualisation d'un PC complet permettant une analyse comparative complexe sans limitation de l'affichage des instruments.
Rapports professionnels générés automatiquementLe logiciel d'accompagnement analyse automatiquement les résultats des tests et génère des documents électroniques complets en format, y compris des graphiques de réponse de fréquence, l'analyse des écarts,et conclusions diagnostiques prêtes à être distribuées immédiatement sous forme de dossiers de mise en service ou de rapports de maintenance.
A/D à haute vitesse à 16 bits à double canalL'échantillonnage analogique-numérique à haute résolution capture des changements subtils de forme d'onde.fournir une confirmation en temps réel de la sensibilité de mesure.
Affichage de fréquence linéaire/logarithmique sélectionnableL'axe de fréquence horizontal prend en charge l'échelle linéaire et logarithmique,permettant aux utilisateurs de choisir le mode d'affichage qui met le mieux en évidence les régions de fréquence les plus pertinentes pour leurs objectifs de diagnostic.
Amplitude du signal réglable par logicielL'amplitude du signal de sortie est contrôlée par logiciel avec une amplitude de pic maximale de ± 10 V, ce qui permet d'optimiser les niveaux d'entraînement pour différentes tailles de transformateurs et configurations d'enroulement.
Diagnostics indépendants de la référenceMême en l'absence de données historiques de réponse de fréquence pour un transformateur connu pour être en bonne santé, l'analyse comparative des spectres entre les bobines défectueuses et les bobines saines permet une évaluation des défauts.Données originales sur la fréquence d'enroulement, lorsqu'il est disponible, améliore considérablement le suivi des performances à long terme et la planification prédictive de la maintenance.

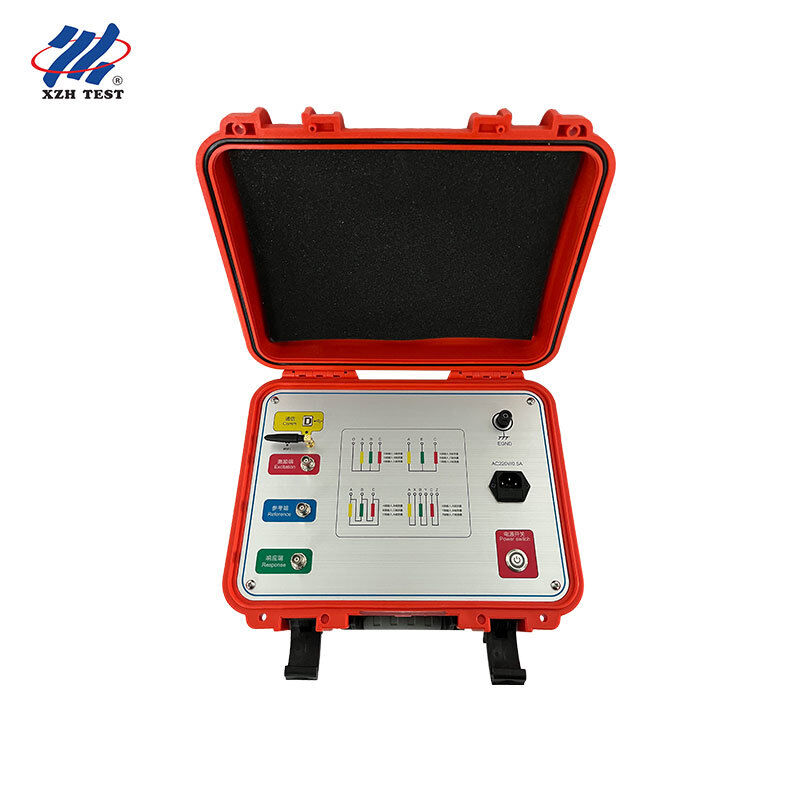

Image du produit

XHBX1501

Questions fréquemment posées

Q1: Cet analyseur convient-il aux fournisseurs mobiles de services de tests et de diagnostic sur le terrain?

Oui, le XHBX1501 est spécialement conçu pour les fournisseurs de services de diagnostic mobiles qui se déplacent vers plusieurs sous-stations clients.L'architecture basée sur l'ordinateur portable signifie que les techniciens de terrain peuvent transporter un seul ordinateur portable standard pour contrôler l'instrument sur tous les sites clientsLa connectivité sans fil Bluetooth/Wi-Fi élimine les risques de dérapage des câbles dans l'espace de travail de la sous-station, tandis que les rapports Word générés automatiquement produisent des résultats professionnels,documentation prête à l'emploi sur placeLa capacité de balayage en double mode assure la compatibilité indépendamment de la norme chinoise de l'industrie suivie par un client particulier.

Q2: Cet instrument peut-il prendre en charge la surveillance à distance avec collecte de données sans fil?

Les doubles interfaces sans fil du XHBX1501 permettent des scénarios de déploiement flexibles auxquels les instruments autonomes ne peuvent répondre.Les techniciens peuvent positionner l'instrument aux bornes du transformateur tout en utilisant l'ordinateur portable de commande à une distance de sécuritéL'interface Wi-Fi prend en charge la connectivité à plus longue portée pour les scénarios où l'opérateur doit maintenir une séparation physique des équipements alimentés.,et les rapports Word générés automatiquement peuvent être immédiatement envoyés par e-mail aux équipes d'ingénierie distantes pour un diagnostic collaboratif sans délai de post-traitement.

Q3: Comment sert-il les programmes d'évaluation de l'infrastructure des transformateurs vieillissants?

Les services publics disposant de grands parcs de transformateurs vieillissants ont besoin d'une évaluation systématique et rentable de leur état afin de donner la priorité aux budgets de remplacement et de rénovation.L'architecture basée sur l'ordinateur portable XHBX1501 est idéale pour ces programmes: un seul ordinateur portable de série standard peut servir de plateforme de contrôle pour plusieurs instruments déployés sur différentes sous-stations, toutes les données d'essai étant centralisées dans une base de données commune.Le balayage en double mode assure la compatibilité avec les lignes de base de comparaison anciennes (généralement le balayage linéaire) et l'analyse de balayage segmentée moderne, ce qui permet une tendance significative même lorsque les mesures historiques ont été effectuées avec différentes générations d'instruments.

Q4: Est-il approprié pour les établissements d'enseignement et de recherche en génie électrique?

Les universités et les instituts de recherche qui enseignent l'ingénierie de haute tension et le diagnostic des transformateurs bénéficient de l'architecture pilotée par PC du XHBX1501.Les étudiants peuvent observer l'ensemble du flux de travail de mesure et d'analyse sur l'écran de l'ordinateur portable pendant les démonstrations de laboratoire, en comprenant non seulement l'exécution de l'essai, mais aussi les principes de réponse de fréquence sous-jacents.Les rapports Word générés automatiquement avec des ensembles de données complets soutiennent les projets de recherche de troisième cycle nécessitant des preuves expérimentales documentées, tandis que la capacité de balayage en double mode permet des études comparatives entre les méthodologies de balayage linéaire et segmentée ¢ précieuses pour les publications académiques sur les techniques de diagnostic de la FRA.

Q5: Les cabinets indépendants de conseil en génie électrique peuvent-ils utiliser ce dispositif pour les enquêtes sur l'état des transformateurs?

Les consultants en ingénierie indépendants qui effectuent des enquêtes sur l'état des transformateurs pour de multiples clients utilitaires, industriels et commerciaux ont besoin d'instruments qui produisent desrésultats professionnels. La génération automatique de rapports Word XHBX1501® élimine la rédaction manuelle de rapports qui prend du temps et qui suit généralement les tests sur le terrain,permettre aux consultants de remettre les rapports définitifs aux clients avant de quitter le siteLa connectivité sans fil permet au consultant de faire fonctionner l'ordinateur portable à partir d'une zone sécurisée pendant que l'instrument effectue le balayage des bornes du transformateur.et la capacité de mesure en double mode signifie qu'un seul instrument sert tous les clients, quelle que soit leur norme technique préférée..
