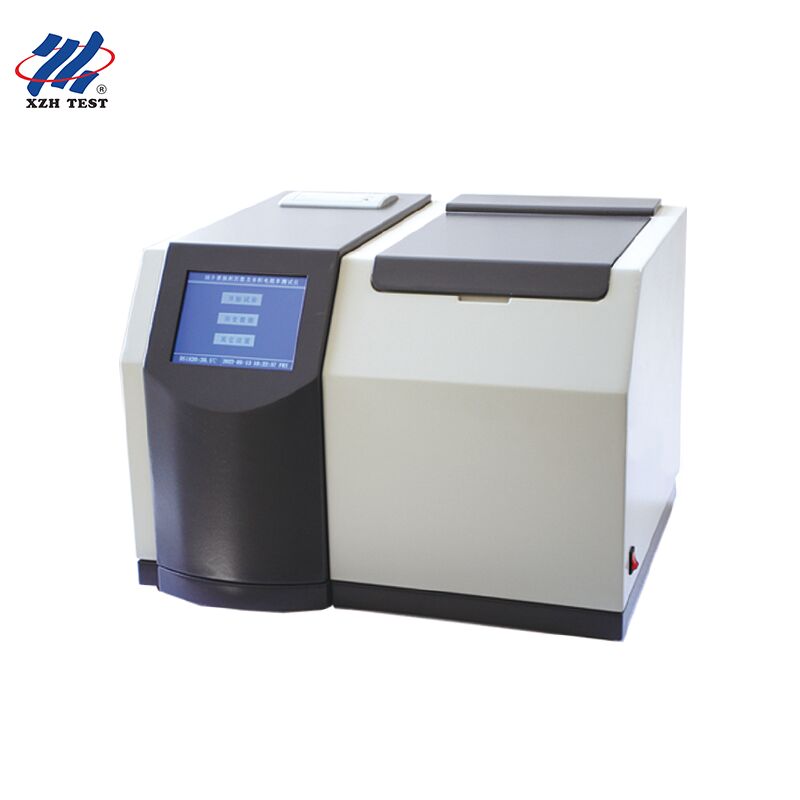

Testeur de transformateur OTD et DDF avec écran tactile LCD

XHYS101

Le testeur de perte diélectrique d'huile isolante XHYS101 sert d'équipement dédié à la mesure précise de la valeur de perte diélectrique, de la permissivité relative,et résistivité de volume des fluides isolants appliqués dans les appareils électriquesEn intégrant une technologie de micro-ordinateur à puce unique avancée, l'instrument réalise l'automatisation sans surveillance de l'ensemble du flux de travail d'essai, qui comprend la montée en puissance de la température,maintien précis de la température, l'échantillonnage de données de haute précision, l'opération mathématique, l'affichage des résultats en temps réel, l'impression de rapports et le stockage à long terme des données.

Spécifications techniques

☆ Voltage de l'alimentation: 220 V CA ± 10%

☆ Fréquence d'alimentation électrique: 50 Hz/60 Hz ± 1%

☆ Plage de mesure: capacité: 5pF 200pF

Permittivité relative: 1 000 ¢30.000

Facteur de perte diélectrique: 0,00001100

Résistance en courant continu: 2,5 MΩm20 TΩm

Précision de mesure: Permittivité relative: ± 1 × 10) % de la lecture

Facteur de perte diélectrique: ± 5% de la lecture ± 0,0002)

Résistance à courant continu: ± 10% de la lecture

Résolution: Capacité: 0,01 pF

Perméabilité relative: 0.001

Facteur de perte diélectrique: 0.00001

Plage de mesure de la température: 40 ∼ 120°C

Erreur de mesure de la température: ±0,5°C

Voltage d'essai en courant alternatif: 200-2200 V, réglable en continu, fréquence 50 Hz

Voltage d'essai en courant continu: 0 500 V, réglable en continu

Consommation électrique: 500 W

Résolution de problèmes
1L'écran affiche "circuit court de la coupe d'électrode".
Réponse: Tout d'abord, vérifiez si les rainures de positionnement des électrodes intérieures et extérieures sont alignées, puis vérifiez si l'"électrode intérieure" est lâche..
2L'écran affiche "S'il vous plaît effectuer [calibration de tasse vide]".
Réponse: L'étalonnage de la coupe vide est requis lorsque la valeur de la capacité de la coupe vide n'est pas comprise dans la plage de 60 ± 5 pF;1 Les électrodes intérieure et extérieure de la cuve à huile ne sont pas correctement placées ou l'électrode intérieure n'est pas correctement assemblée2 La coupe d'huile n'est pas propre et il y a des impuretés entre les électrodes interne et externe, nécessitant un nettoyage.
3La sonnette retentit 5 fois et l'instrument retourne à l'interface d'allumage.
Réponse: 1 Vérifiez si la valeur de la capacité de la coupe vide se situe dans la plage de 60 ± 5 pF, 2 Vérifiez si la coupe d'huile est correctement placée et s'il y a une décharge.
4Lors de la mesure de la résistivité en courant continu, le temps électrochimique reste inchangé à 60 secondes.
Réponse: Vérifiez si l'horloge de l'instrument est en marche et réglez-la.
5. Que faire si le chiffre le moins significatif du paramètre de tension réglé n'est pas zéro?
Réponse: Utilisez la touche [Réduire] pour réduire la valeur de tension réglée, puis utilisez la touche [Augmenter] pour l'ajuster.
