Maison > Produits >

Testeur de transformateur avec analyse vectorielle et diagnostic

Name: Testeur de transformateur avec analyse vectorielle et diagnostic
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Le numéro de série XHTX1318
Price: 4,115.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Xi'an Shaanxi Chine
Nom de marque:	XZH TEST
Certification:	ISO CE
Numéro de modèle:	Le numéro de série XHTX1318

Les informations détaillées

Lieu d'origine:

Xi'an Shaanxi Chine

Nom de marque:

XZH TEST

Certification:

ISO CE

Numéro de modèle:

Le numéro de série XHTX1318

Mettre en évidence:

High Light

Mettre en évidence:

Testeur de transformateur à analyse vectorielle simple

Testeur de caractéristiques de capacité avec analyse vectorielle

Diagnostic du transformateur Testeur des caractéristiques de la capacité du transformateur

Trading Information

Quantité de commande min:

1 ensemble

Prix:

Négociable

Détails d'emballage:

emballage en bois

Délai de livraison:

5-8 JOURS OUVRABLES

Conditions de paiement:

T/T

Capacité d'approvisionnement:

3000unité/an

Description de produit

Testeur de caractéristiques de transformateur série XHTX1318 est un instrument de diagnostic de haute précision et à double fonction qui sert efficacement deux instruments en un : un testeur de capacité de transformateur et un testeur de paramètres caractéristiques de transformateur. Conçu pour une évaluation complète des transformateurs, il mesure avec précision plusieurs paramètres de fréquence de puissance sur divers modèles de transformateurs — y compris la capacité, l'identification du type, le courant à vide, la perte à vide, la perte en court-circuit (en charge), la tension d'impédance et l'analyse du groupe vectoriel. Avec une précision de mesure de ±0,2 % sur les paramètres de tension, de courant et de puissance, c'est l'instrument de choix pour les services publics d'électricité, les fabricants de transformateurs et les fournisseurs de services de test qui exigent des diagnostics de transformateur fiables et reproductibles sur le terrain ou en laboratoire.

Spécifications techniques

Paramètre	Spécification
Entrées de mesure
Plage de tension active	0–10 V
Plage de courant active	0–10 A
Plage de tension passive	0–750 V (large plage)
Plage de courant passive	0–20 A – 100 A (double plage interne, sélection automatique/manuelle)
Précision de mesure
Tension	±0,2 %
Courant	±0,2 %
Puissance (Cosφ > 0,2)	±0,2 %
Puissance (0,02 < Cosφ < 0,2)	±0,3 %
Fonctionnement et alimentation
Température de fonctionnement	-25℃ à +65℃
Alimentation de charge	CA 160V–260V
Isolation
Résistance entrée-châssis	≥ 100 MΩ
Tenue en puissance d'entrée	2 kV (RMS) pendant 1 minute

Paramètres mesurés

Paramètre	Description
Capacité du transformateur	Détermination précise de la capacité et identification du type pour les transformateurs inconnus ou non étiquetés
Courant à vide	Mesure du courant d'excitation sous tension nominale
Perte à vide	Mesure de la perte du noyau pour l'évaluation de l'efficacité
Perte en court-circuit / Perte en charge	Mesure de la perte de cuivre sous courant nominal
Tension d'impédance	Détermination du pourcentage d'impédance pour la coordination du système
Groupe vectoriel	Analyse de la connexion des enroulements et du déphasage

Caractéristiques de performance clés

Intégration double fonction — Combine le test de capacité du transformateur et la mesure des paramètres caractéristiques dans un seul instrument, éliminant le besoin de transporter et de gérer deux testeurs séparés sur le terrain.

Haute précision ±0,2 % — Précision de mesure de premier plan sur les paramètres de tension, de courant et de puissance (Cosφ > 0,2), avec ±0,3 % même à des facteurs de puissance très faibles (0,02–0,2), garantissant des données fiables pour l'acceptation, le diagnostic et la vérification de l'efficacité énergétique des transformateurs.

Mesure passive à large plage — Les entrées de tension passives jusqu'à 750 V et les entrées de courant à double plage (0–20 A / 0–100 A) avec sélection automatique ou manuelle de la plage s'adaptent à tout le spectre des transformateurs de distribution et de puissance sans accessoires PT/CT externes.

Tolérance aux environnements extrêmes — La plage de température de fonctionnement de -25℃ à +65℃ permet un déploiement dans des environnements de sous-station extérieurs difficiles, du froid arctique à la chaleur du désert, avec une compatibilité d'alimentation de charge de 160 V à 260 V pour un fonctionnement fiable sur des générateurs ou des réseaux instables.

Conception d'isolation robuste — La résistance d'isolation entrée-châssis de ≥100 MΩ et la capacité de tenue de 2 kV de l'alimentation d'entrée garantissent la sécurité de l'opérateur et l'intégrité de la mesure dans les environnements de sous-station à haute tension.

Diagnostic complet des transformateurs — Mesure tous les paramètres clés de fréquence de puissance en une seule séquence de test : capacité, type, courant à vide, perte à vide, perte en charge, tension d'impédance et groupe vectoriel — fournissant un profil complet de l'état du transformateur pour l'évaluation de l'état, les tests d'acceptation et l'audit énergétique.

Domaines d'application

Secteur	Applications typiques
Réseaux électriques	Tests de transformateurs de production, de transport, de transformation et de distribution
Usines industrielles et mines	Diagnostic de transformateurs pour la fabrication à grande échelle, les opérations minières et l'industrie lourde
Métallurgie et pétrochimie	Évaluation de transformateurs pour la fusion, le traitement chimique, les installations de traitement de l'eau
Infrastructures de transport	Systèmes d'alimentation électrique des ports, des chemins de fer, des autoroutes, des aéroports et de l'éclairage public municipal
Commercial et institutionnel	Gestion des grandes entreprises, des centres logistiques et des installations institutionnelles
Construction et immobilier	Mise en service de transformateurs pour les grands projets de construction et la gestion immobilière
Tests et mise en service	Prestataires de services d'installation et de mise en service d'électricité

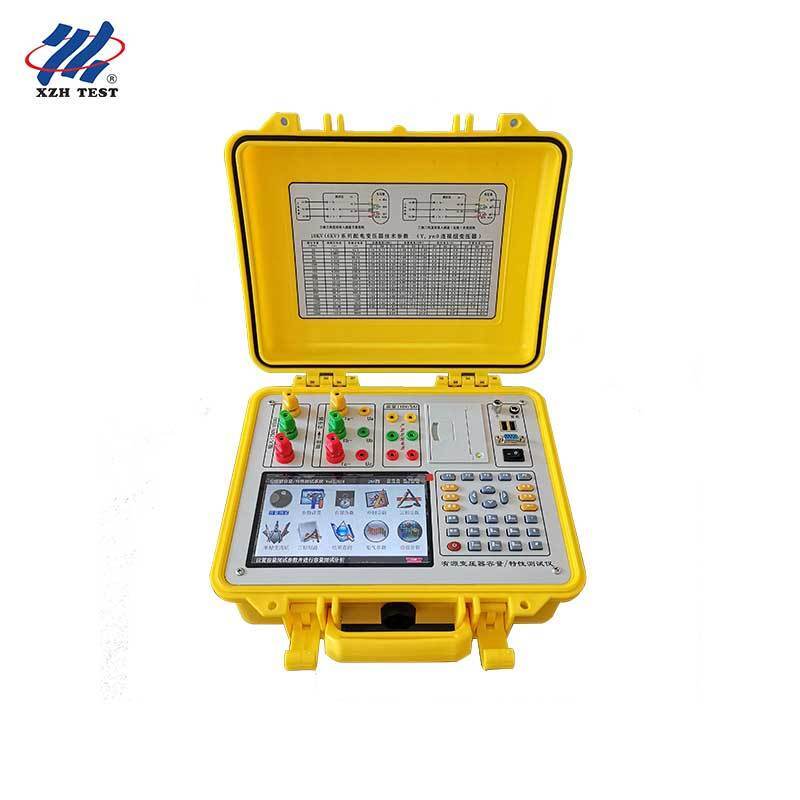

Image du produit

XHTX1318

Note de sécurité importante

Si une situation anormale ou un dysfonctionnement est observé avec l'instrument, n'essayez pas de l'ouvrir ou de le démonter. Contactez rapidement notre société pour des arrangements de service appropriés.

Questions fréquemment posées

Q1 : Ce testeur convient-il aux tests d'acceptation en usine (FAT) dans les usines de fabrication de transformateurs ?

Oui, le XHTX1318 est spécialement conçu pour le contrôle qualité des transformateurs. Sa classe de précision de ±0,2 % répond aux exigences de mesure strictes des tests d'acceptation en usine pour les transformateurs de distribution et de puissance. La conception à double fonction permet aux fabricants de vérifier la conformité de la capacité nominale et les paramètres de performance clés — perte à vide, perte en charge, tension d'impédance et groupe vectoriel — avec un seul instrument. Cela élimine le besoin de plusieurs testeurs spécialisés sur la chaîne de production, réduisant ainsi l'investissement en capital, la maintenance de l'étalonnage et les exigences de formation des opérateurs dans le département QC.

Q2 : Les équipes de gestion d'actifs des services publics peuvent-elles l'utiliser pour l'évaluation de l'état des transformateurs ?

Absolument. Les gestionnaires d'actifs des services publics qui prennent des décisions de remplacement, de remise à neuf ou de mise à niveau de charge ont besoin de données de performance fiables et précises sur les transformateurs. Le XHTX1318 fournit une évaluation complète de l'état : les tendances de perte à vide indiquent une dégradation du noyau, les augmentations de perte en charge signalent une détérioration des enroulements, et les changements de tension d'impédance peuvent révéler une déformation mécanique. Sa large plage de température de fonctionnement (-25℃ à +65℃) permet des tests sur le terrain toute l'année dans toutes les zones climatiques, et les entrées de courant à double plage (jusqu'à 100 A) s'adaptent à tout, des petits transformateurs de distribution aux grands transformateurs de puissance sans accessoires externes.

Q3 : Comment sert-il les entreprises de remise à neuf et de modernisation de transformateurs ?

Les entreprises de remise à neuf de transformateurs qui réenroulent, réparent et modernisent les transformateurs existants doivent vérifier que l'unité reconstruite répond aux spécifications d'origine ou améliorées avant de la remettre en service. La capacité d'analyse de groupe vectoriel du XHTX1318 est particulièrement précieuse ici — vérifiant les connexions correctes des enroulements après le réenroulement — tandis que les mesures de capacité et de perte fournissent une preuve documentée que le transformateur remis à neuf répond à ses caractéristiques nominales. La capacité de l'instrument à mesurer la capacité de transformateurs inconnus ou non étiquetés est également essentielle lors de l'évaluation des noyaux entrants pour d'éventuelles voies d'amélioration.

Q4 : Est-il approprié pour les cabinets de conseil en audit énergétique et en efficacité ?

Les consultants en efficacité énergétique qui effectuent des audits ISO 50001 et des évaluations énergétiques industrielles ont besoin de données précises sur les pertes des transformateurs pour calculer les opportunités d'économies d'énergie et le retour sur investissement pour les recommandations de remplacement ou d'optimisation de charge. La précision de ±0,2 % du XHTX1318 sur les mesures de puissance (même aux faibles facteurs de puissance typiques des tests de transformateurs à vide) fournit la rigueur de mesure requise pour des rapports d'audit énergétique défendables. La possibilité de tester sur des plages actives (0–10 V / 0–10 A) et passives (0–750 V / 0–100 A) signifie que les consultants peuvent évaluer les transformateurs pendant qu'ils restent in situ, minimisant ainsi les perturbations de production dans les installations des clients.

Q5 : Les instituts d'ingénierie électrique peuvent-ils l'utiliser pour l'évaluation des appels d'offres et la mise en service ?

Les instituts de conception et les bureaux d'études chargés de spécifier les transformateurs dans les documents d'appel d'offres et de vérifier l'équipement fourni lors de la mise en service ont besoin d'outils de mesure capables de valider indépendamment les affirmations des fabricants. La couverture complète des paramètres du XHTX1318 — capacité, type, pertes à vide et en charge, tension d'impédance et groupe vectoriel — permet aux ingénieurs de conception de vérifier chaque élément de spécification clé par rapport à la fiche technique approuvée. Sa précision de ±0,2 % offre la confiance de mesure nécessaire pour les rapports de mise en service formels et la résolution des litiges lorsque les performances de l'équipement fourni sont remises en question.
