Testeur de perte diélectrique du transformateur, 10 kV Perte diélectrique 0,5 kV~10 kV
Vue d'ensemble du produit

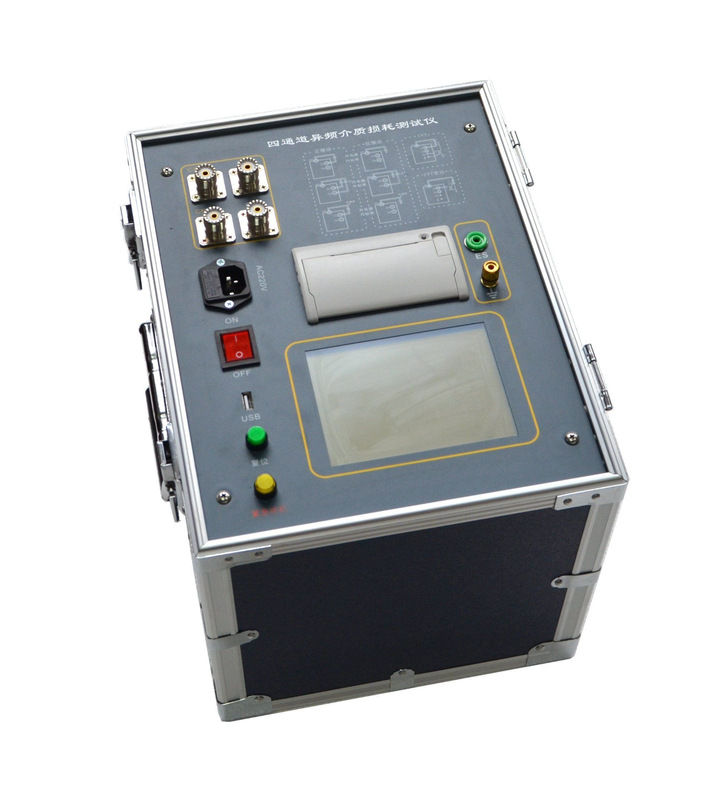

The XHJS1000R differ-frequency dielectric loss tester is a high-precision instrument designed for testing the dielectric loss tangent and capacitance of high-voltage power equipment in power plants and substationsCette unité intégrée dispose d'un pont de test de perte diélectrique intégré, d'un régulateur de tension à fréquence variable, d'un transformateur step-up et d'un condensateur standard SF6 à haute stabilité.
Principales caractéristiques
- Capacité d'essai à fréquence variable (plage 45 Hz-65 Hz)
- Technologie d'encoche numérique pour éliminer les interférences de fréquence de puissance
- Coupe d'huile isolante intégrée avec régulateur de température pour l'essai des pertes diélectriques d'huile
- Structure intégrée avec source de haute tension d'essai générée en interne
- Convient pour les scénarios d'essai d'allumage et d'arrêt
Spécifications techniques
Conditions de fonctionnement:-15°C à 40°C, RH < 80%
Énergie électrique:AC 220V ± 10% (compatible avec le générateur)
Sortie haute tension:0.5 kV à 12 kV (0,1 kV pas), précision de 2%, courant maximal de 167 mA, capacité 2000VA
Puissance auto-excitée:AC 0V-50V/15A à 50 Hz/60 Hz
Options de fréquence:fréquence unique (45 Hz/55 Hz, 47,5 Hz/52,5 Hz, 55 Hz/65 Hz, 57,5 Hz/62,5 Hz) avec conversion automatique de double fréquence
Résolution:Les résultats de l'analyse doivent être présentés dans le tableau 1 ci-après.
Précision:tgδ: ± (lecture*1,0%+0,040%), Cx: ± (lecture*1,0%+1,00PF)
Plage de mesure:tgδ illimité, Cx 15pF à 300nF (variant selon la tension)
Tests de la CVT:Plage de rapport 10-10000, précision de 0,1% et résolution de 0,01
Les dimensions:Hôte: 350×270×270mm, boîte d'accessoires: 350×270×160mm
La mémoire:200 groupes d'essai avec support de stockage de données USB
Poids:220,75 kg (hôte)
Tests sur le terrain
