Testeur de perte diélectrique du transformateur, perte diélectrique de 10 kV 0,5 kV~10 kV
Description du produit

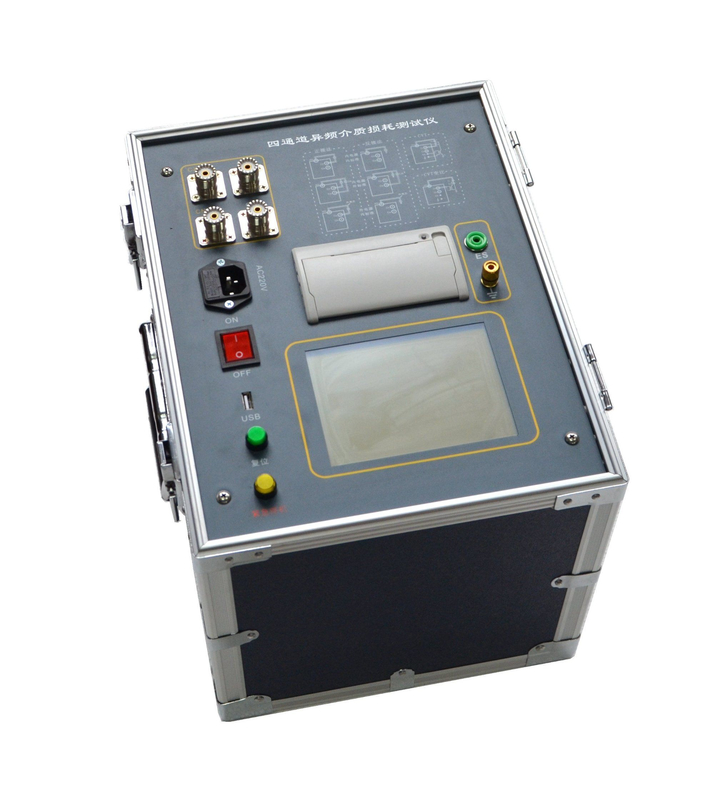

The XHJS1000R differ-frequency dielectric loss tester is a high-precision instrument designed for testing the dielectric loss tangent and capacitance of high-voltage power equipment in power plants and substations.
Cette unité intégrée est équipée d'un pont de test de perte diélectrique intégré, d'un régulateur de tension à fréquence variable, d'un transformateur step-up et d'un condensateur standard de haute stabilité SF6.La source de haute tension d'essai est générée en interne et alimentée par le transformateur, avec des options de fréquence comprenant 50Hz, 47.5Hz-52.5Hz, 45Hz-55Hz, 60Hz, 57.5Hz-62.5Hz et 55Hz-65Hz.
Utilisant la technologie d'encoche numérique, l'instrument élimine efficacement les interférences du champ électrique de fréquence de puissance, assurant des mesures précises même dans des champs électriques forts.Il convient à la fois pour les scénarios d'essai alimentés et éteints et comprend une coupe d'huile isolante avec contrôle de température pour les tests de perte diélectrique de l'huile isolante.
Spécifications techniques
Conditions de fonctionnement:-15°C à 40°C, RH < 80%
Énergie électrique:AC 220V ± 10% (compatible avec le générateur)
Sortie haute tension:0.5 kV à 12 kV (0,1 kV pas), précision de 2%, courant maximal de 167 mA, capacité 2000VA
Puissance auto-excitée:AC 0V-50V/15A à 50 Hz/60 Hz
Options de fréquence:fréquence unique 45 Hz/55 Hz, 47,5 Hz/52,5 Hz, 55 Hz/65 Hz, 57,5 Hz/62,5 Hz avec conversion automatique de double fréquence
Résolution:Les résultats de l'analyse doivent être présentés dans le tableau 1 ci-après.
Précision:△tgδ: ± (lecture ×1,0%+0,040%), △Cx: ± (lecture ×1,0%+1,00PF)
Plage de mesure:tgδ illimité, Cx 15pF à 300nF (variant selon la tension)
Ratio CVT:10-10000 avec une précision de 0,1% et une résolution de 0,01
Les dimensions:350 × 270 × 270 mm (hôte), 350 × 270 × 160 mm (boîte à accessoires)
La mémoire:200 groupes d'essai avec support de stockage de données USB
Poids:220,75 kg (hôte)
Tests sur le terrain
