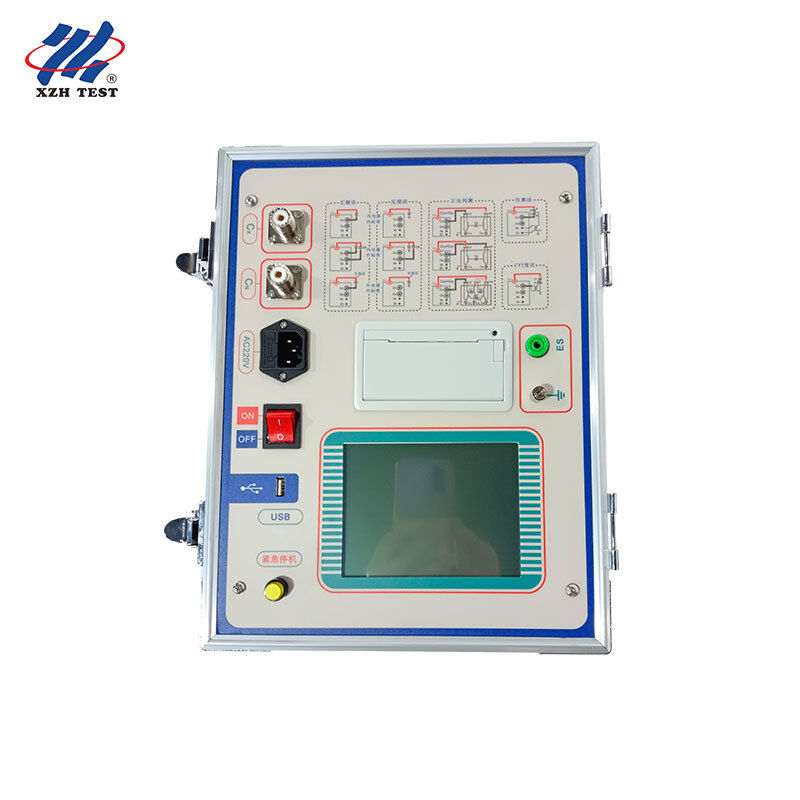

XHJS1000B Testeur de perte diélectrique (Tan Delta Test Set) Localisateur de défaut de câble
Le XHJS1000B est un ensemble d'essai automatique de perte diélectrique (tan delta) et d'isolation de capacité de haute précision pour les centrales électriques, les sous-stations et les laboratoires.Il s'agit d'un instrument intégré qui combine un pont d'essai de perte diélectrique, une alimentation à fréquence variable, un transformateur step-up et un condensateur standard SF6 à haute stabilité,et il mesure automatiquement la tangente de perte électrique et la capacité de toutes sortes d'équipements électriques haute tension sur le site.
Conçus pour:Les équipes d'essai de haute tension des centrales électriques et des sous-stations, les fabricants d'équipements haute tension, les laboratoires d'essai d'usine, les organismes tiers d'étalonnage et d'inspection,et les ingénieurs de mise en service des transformateurs et des CVT qui doivent mesurer avec précision les pertes diélectriques et la capacité sur place.
Principales spécifications
| Paramètre |
Spécification |
| Modèle |
Le XHJS1000B |
| Type de produit |
Ensemble d'essai automatique de perte diélectrique (tan delta) et de capacité |
| Plage de mesure |
0 100% (perte diélectrique et capacité) |
| Principe d'interférence |
Méthode de conversion de fréquence |
| Ratio de la CVT |
10 ¢ 10000 |
| Fréquences de test |
50 Hz, 47,5 / 52,5 Hz, 45 / 55 Hz, 60 Hz, 57,5 / 62,5 Hz, 55 / 65 Hz |
| Condensateur standard |
Condensateur standard à haute stabilité SF6 |
| Épreuve CVT |
Épreuve CVT en une étape; mesure sans enlever les lignes de haute tension |
| Énergie |
AC 220V ± 10% |
| Affichage |
Écran LCD de grande taille |
| Le stockage des données |
Stockage massif de données à bord avec gestion des données |
| Épreuve d'huile isolante |
Prend en charge l'essai de perte diélectrique d'huile isolante avec une coupe d'isolation |
| Application du projet |
Centrale électrique, sous-station et laboratoire |
Caractéristiques essentielles
Un grand écran LCD pour une lecture claire de tous les paramètres d'essai.
Un stockage massif de données avec une gestion scientifique et avancée des données.
Plusieurs modes d'essai couvrent la capacité, la perte diélectrique et la mesure de la résistance à l'isolation.
Le test CVT en une étape simplifie la routine de mesure sur site.
Inspection du CVT sans retirer les câbles haute tension, ce qui permet d'économiser du temps de panne.
Métode de blindage à l'envers CVT pour mesurer C0.
Signal d'échantillonnage à grande vitesse pour des résultats rapides et stables.
De multiples protections rendent l'instrument sûr et fiable.
Conception intégrée et anti-interférences de conversion de fréquence
Structure intégrée
L'instrument intègre un pont d'essai de perte diélectrique, une alimentation à fréquence variable, un transformateur step-up et un condensateur standard SF6 à haute stabilité dans une seule unité.Une source de haute tension est générée à l'intérieur de l'instrument., et le transformateur augmente la tension de l'échantillon à tester.
Anti-interférences de conversion de fréquence
À des fréquences telles que 50 Hz, 47,5 / 52,5 Hz, 45 / 55 Hz, 60 Hz, 57,5 / 62,5 Hz et 55 / 65 Hz, un filtre à encoche numérique évite l'interférence du champ électrique de puissance à fréquence,résoudre le problème de la mesure précise sous forte interférence du champ électrique et également adapté au cas où un générateur fournit de l'énergie après une coupure de courant.
Épreuve de perte diélectrique d'huile isolante
Avec la coupe d'isolation, le même instrument peut tester la perte diélectrique de l'huile isolante, étendant son utilisation de la capacité de l'équipement et de la mesure des pertes à l'évaluation de la qualité de l'huile.
Questions fréquentes
Q1: Pour qui le testeur de perte diélectrique XHJS1000B est-il conçu?
Il est conçu pour les équipes d'essai de haute tension des centrales électriques et des sous-stations, les laboratoires d'essai des usines des fabricants d'équipements haute tension, les organismes de calibrage et d'inspection tiers,et les ingénieurs de mise en service des transformateurs et des CVT qui doivent mesurer avec précision les pertes diélectriques et la capacité sur place.
Q2: Que mesure l'instrument?
Il mesure automatiquement la tangente de perte électrique (tan delta) et la capacité de tous les types d'équipements électriques haute tension, ainsi que la mesure de la résistance d'isolation,et avec une coupe d'isolation il peut également tester la perte diélectrique de l'huile isolante.
Q3: Comment gère-t-il les interférences électromagnétiques?
Il utilise un principe anti-interférence de conversion de fréquence. Des fréquences telles que 50Hz, 47.5 / 52.5Hz, 45 / 55Hz, 60Hz, 57.5 / 62.5Hz et 55 / 65Hz sont disponibles,et un filtre à encoche numérique évite les interférences du champ électrique de puissance-fréquence, résolvant des mesures précises en cas d'interférence de champ forte et adaptant également l'alimentation du générateur après une coupure de courant.
Q4: Quelles fonctions CVT sont prises en charge?
L'instrument fournit un essai CVT en une étape et peut mesurer la CVT sans retirer les conduites de haute tension, en utilisant la méthode de blindage inverse CVT pour mesurer le C0,d'une résistance à l'usure élevée de 10 à 10000.
Q5: Quelles sont les principales spécifications et l'alimentation?
Il a une plage de mesure de 0 ∼ 100%, utilise un condensateur standard SF6 à haute stabilité comme référence intégrée et est alimenté par AC 220V ± 10%, avec un grand écran LCD et un stockage de données massif à bord.
Toute version en anglais est disponible, veuillez nous contacter pour plus de photos.
