Testeur de résistance d'isolement numérique XHMR-10KVA | Localisateur de défauts de câble

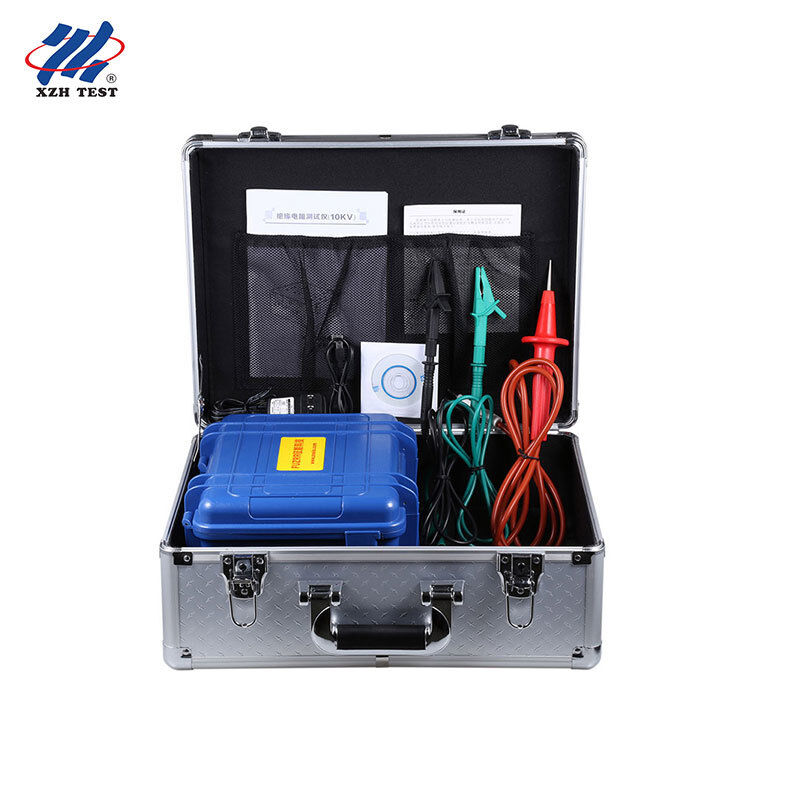

Le XHMR-10KVA est un testeur de résistance d'isolement numérique portable haute tension (mégohmmètre) conçu pour mesurer la résistance des matériaux isolants ainsi que la résistance d'isolement des transformateurs, moteurs, câbles et autres équipements électriques. Avec six tensions de test sélectionnables jusqu'à 10 kV, une plage de mesure de 0,01 MΩ à 35 TΩ, une fonction de sortie à tension par paliers, des tests DAR / PI et un stockage embarqué de 500 groupes avec transfert USB, il apporte un diagnostic d'isolement de qualité laboratoire sur le terrain dans un instrument de 2,75 kg.
Conçu pour :Ateliers de service et de rebobinage de moteurs, équipes de révision de générateurs et de pompes, électriciens d'installations industrielles, sociétés d'installation et de maintenance d'ascenseurs et de CVC, et équipes de maintenance éolienne ou solaire qui ont besoin de vérifier l'intégrité de l'isolement des moteurs, générateurs, câbles et appareillages de commutation jusqu'à 10 kV sur site.
Spécifications clés
| Paramètre |
Spécification |
| Modèle |
XHMR-10KVA |
| Fonctions de test |
Résistance d'isolement, tension, courant continu, capacité |
| Tension nominale |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| Plage de résistance d'isolement |
0,01MΩ – 35TΩ (résolution 0,01MΩ) |
| Plage de tension CC |
0 – 1000V (résolution 0,1V) |
| Plage de tension CA |
0 – 750V (résolution 0,1V) |
| Plage de courant CC |
0,1nA – 6mA (résolution 0,1nA) |
| Plage de capacité |
10nF – 50μF (résolution 10nF) |
| Courant de court-circuit de sortie |
≥6mA |
| Sortie de tension |
Réglage de la tension par paliers, plusieurs niveaux sélectionnables |
| Rapport d'absorption / Indice de polarisation |
Pris en charge (DAR / PI) |
| Stockage de données |
500 groupes |
| Affichage |
Grand écran LCD 4 bits, rétroéclairage gris, 108 × 65 mm |
| Interface USB |
Téléchargement, sauvegarde et impression de données via un logiciel PC |
| Alimentation |
Batterie rechargeable 12V |
| Arrêt automatique |
15 minutes d'inactivité |
| Rigidité diélectrique |
CA 3kV / 50Hz pendant 1 min |
| Température / Humidité de fonctionnement |
-10°C à +50°C, <85%HR |
| Température / Humidité de stockage |
-15°C à +55°C, <90%HR |
| Normes de sécurité |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300V |
Caractéristiques principales
Les fonctions de protection contre les courts-circuits, les surcharges et la basse tension de batterie garantissent la sécurité des tests sur le terrain.
Prend en charge les tests d'isolement, le rapport d'absorption (DAR), l'indice de polarisation (PI) et les modes de test rapide.
Affiche la tension résiduelle à la fin des tests pour une manipulation plus sûre de l'objet de test.
Le réglage de la tension par paliers génère plusieurs niveaux de tension sélectionnables, de sorte qu'un seul instrument couvre une gamme plus large d'exigences de test d'isolement.
Interface USB avec fonction de chargement de batterie au lithium intégrée pour le transfert de données sur site.
S'éteint automatiquement après une période d'inactivité pour protéger la batterie.
Sortie de tension par paliers et niveaux de tension nominale
Réglage de la tension par paliers
L'instrument utilise une fonction de réglage de la tension par paliers, il peut donc générer plusieurs niveaux de tension distincts au lieu d'une seule tension fixe. Cela permet à un seul testeur de couvrir une gamme plus large d'exigences de test d'isolement sans changer d'instrument.
Six niveaux de tension nominale
Les tensions de test nominales de 250V, 500V, 1000V, 2500V, 5000V et 10kV sont sélectionnables, correspondant aux tests d'isolement des équipements de contrôle basse tension aux moteurs, transformateurs et câbles moyenne tension.
Diagnostic d'isolement DAR et PI
Au-delà d'une simple lecture de résistance, le testeur calcule le rapport d'absorption (DAR) et l'indice de polarisation (PI) pour révéler l'humidité, la contamination et le vieillissement du système d'isolement.
FAQ
Q1 : À qui s'adresse le testeur de résistance d'isolement XHMR-10KVA ?
Il est conçu pour les ateliers de service et de rebobinage de moteurs, les équipes de révision de générateurs et de pompes, les électriciens d'installations industrielles, les sociétés d'installation et de maintenance d'ascenseurs et de CVC, et les équipes de maintenance éolienne ou solaire qui doivent vérifier l'intégrité de l'isolement des moteurs, générateurs, câbles et appareillages de commutation jusqu'à 10 kV sur site.
Q2 : Quelles tensions de test et quelle plage de mesure offre-t-il ?
Il offre six tensions de test nominales de 250V, 500V, 1000V, 2500V, 5000V et 10kV, et mesure la résistance d'isolement de 0,01MΩ jusqu'à 35TΩ avec une résolution de 0,01MΩ.
Q3 : Prend-il en charge les tests de tension par paliers et d'indice ?
Oui. L'instrument dispose d'une fonction de réglage de la tension par paliers qui génère plusieurs niveaux de tension distincts, et il prend également en charge les tests de rapport d'absorption (DAR) et d'indice de polarisation (PI) pour une analyse plus approfondie de l'état de l'isolement.
Q4 : Comment les données de mesure sont-elles stockées et transférées ?
Jusqu'à 500 groupes de mesures sont stockés à bord, et une interface USB avec un logiciel de surveillance PC permet aux ingénieurs de télécharger, sauvegarder et imprimer les enregistrements directement.
Q5 : Quelles normes de sécurité et quelles protections respecte-t-il ?
Il est conforme aux normes IEC61010-1, IEC1010-2-31 et IEC61557-1/5, est classé IEC60529 (IP54) avec CAT III 300V et un degré de pollution 2, et résiste à 3kV CA / 50Hz pendant 1 minute avec une résistance d'isolement du boîtier d'au moins 50MΩ.
Pour d'autres modèles de tension, accessoires ou la fiche technique complète, veuillez nous contacter.
