Testeur TTR portable avec protection contre les connexions inversées

Name: Testeur TTR portable avec protection contre les connexions inversées
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Le code de référence XHBB128
Price: 4,115.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Xi'an Shaanxi Chine
Nom de marque:	XZH TEST
Certification:	ISO CE
Numéro de modèle:	Le code de référence XHBB128

Les informations détaillées

Lieu d'origine:

Xi'an Shaanxi Chine

Nom de marque:

XZH TEST

Certification:

ISO CE

Numéro de modèle:

Le code de référence XHBB128

Mettre en évidence:

High Light

Mettre en évidence:

Testeur de rapport de protection de la connexion inverse à haute et basse tension du transformateur

Testeur TTR pour la mesure précise du rapport de transformation

Testeur de rapport de transformation portable

Trading Information

Quantité de commande min:

1 ensemble

Détails d'emballage:

emballage en bois

Délai de livraison:

5-8 JOURS OUVRABLES

Conditions de paiement:

T/T

Capacité d'approvisionnement:

3000unité/an

Description de produit

Le test du taux de rotation du transformateur XHBB128Best un instrument de diagnostic triphasé de haute précision conçu pour mesurer rapidement et précisément le rapport de virage et le rapport de tension du transformateur de puissance.Les essais du rapport de virage des transformateurs sont essentiels dans de nombreux scénarios: QC pendant la fabrication, avant la mise en service d'un nouveau transformateur et conformément aux procédures d'essai préventif de l'industrie électrique.Évalue les performances du changeur de robinets, détecte les courts-circuits entre les virages et confirme la compatibilité du fonctionnement parallèle.Alimenté par une alimentation d'onduleur de précision propriétaire à trois phases, le XHBB128B élimine les interférences harmoniques du réseau pour une intégrité de mesure supérieure.Son écran LCD tactile couleur de 7 pouces, sa suite de protection complète et son boîtier robuste prêt au terrain en font la solution TTR définitive pour les lignes de production, la mise en service sur le terrain,et l'entretien de routine.

Spécifications techniques

Paramètre	Spécification
Mesure
Plage d'essai	0.9 ¢ 10000
Précision (0,9 ¢ 500)	±0,1% + 2 chiffres
Précision (501 ‰ 2000)	±0,2% + 2 chiffres
Précision (2001 ¥10000)	±0,5% + 2 chiffres
Résolution	0.0001 au minimum
Voltage de sortie	Réglage automatique selon la charge
Énergie et environnement
Énergie de fonctionnement	AC 220V ± 10%, 50 ± 1 Hz
Température ambiante	-10°C à +40°C
Humidité relative	≤ 85%, pas de condensation
Les besoins physiques
Dimensions (unité principale)	360 × 290 × 170 mm
Dimensions (boîte à câbles)	360 × 290 × 170 mm
Poids (unité principale)	50,9 kg
Poids (boîte à câbles)	50,65 kg

Principales caractéristiques de performance

Énergie d'inverseur de précision triphaséL'inverseur propriétaire à trois phases remplace l'alimentation électrique classique à une seule phase comme source de tension de mesure, éliminant complètement les interférences harmoniques du réseau pour des résultats plus précis.La précision de mesure n'est pas affectée, même lorsqu'elle fonctionne à partir d'un générateur.
Mesure simultanée en trois phasesLa sortie en trois phases accélère la vitesse d'essai, mesure les angles entre les phases et identifie automatiquement les groupes de connexions du transformateur 011,supprimant les essais manuels étape par étape exigés par les ponts de ratio traditionnels.
Compatibilité complète des transformateursIl prend en charge un large éventail de types de transformateurs, y compris le type Z, le redresseur, la mise à la terre, le four électrique, le changement de phase,et transformateurs d'équilibre fournissant la couverture de paramètres de mesure la plus complète de sa catégorie.
Système de protection à plusieurs couches- protection intégrée contre les connexions inverses haute/faible tension, protection contre les courts-circuits de transformateur, protection contre les pannes ouvertes/presques du changeur de robinet,la protection contre les courts-circuits complets et la sortie assurent la sécurité de l'instrument et de l'opérateur dans toutes les conditions de défaillance.
Analyse automatique du changeur de robinetAprès la saisie des paramètres nominaux, mesure automatiquement le rapport, la valeur d'erreur et la position du changeur de robinet jusqu'à 99 points de robinet.Identifie avec précision les positions asymétriques de tapotement que les testeurs classiques ne peuvent pas résoudre.
Écran tactile HD couleur de 7 poucesUn grand écran LCD avec affichage modulaire et des instructions d'utilisation en chinois et en anglais permettent un fonctionnement intuitif et sans manuel.
Gestion intégrée des donnéesL'imprimante thermique intégrée, l'interface disque flash USB et le port série RS232 offrent des options de sortie de données flexibles pour la documentation immédiate, l'archivage numérique et l'intégration de bureaux sans papier.
Réservoir robuste et prêt à être utiliséLe boîtier en plastique d'ingénierie multifonctionnel, résistant au froid et à la température, à l'étanchéité imperméable et à la chute et au choc, garantit un fonctionnement et un transport fiables dans des environnements de terrain exigeants.

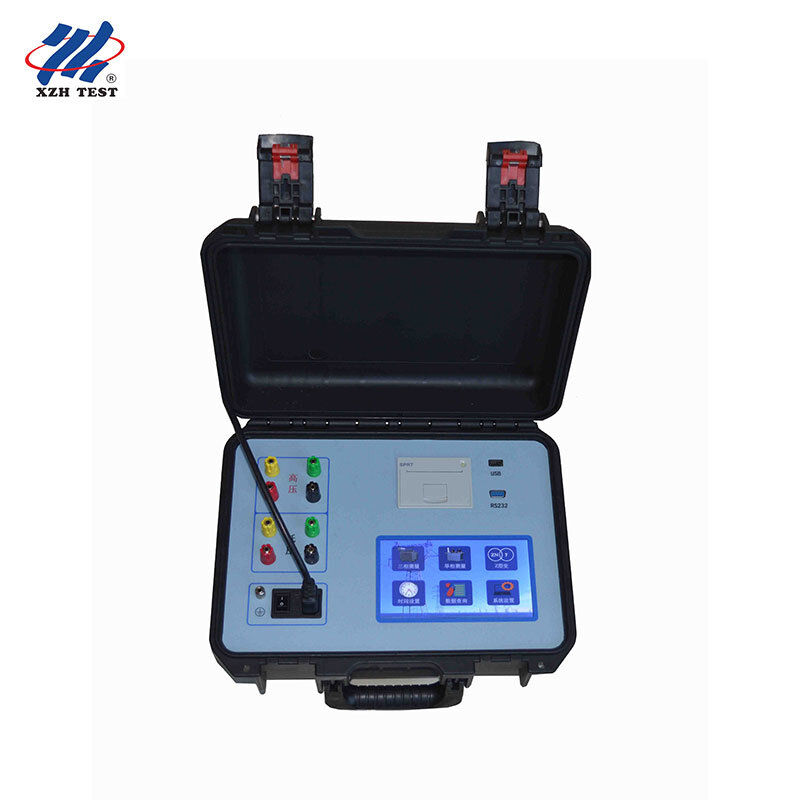

Vue d'ensemble du tableau de bord

Composant	Fonction
Écran LCD tactile de 7 pouces	Affichage tactile couleur avec réglage numérique de la rétroéclairage; affiche le menu d'opération et les résultats des essais
Terminals à haute tension	Jaune, vert, rouge, noir
Terminals à basse tension	Jaune, vert, rouge, noir ‡ se connectent aux phases a, b, c et neutre (o) du côté LV du transformateur
Énergie d'entrée AC220V	Entrée d'alimentation pour l'instrument, raccordée à l'alimentation AC220V
Terrain de protection	Terminal de mise à la terre fiable pour assurer la sécurité des opérateurs
Ports RS232 / USB	Communication en série et stockage USB pour l'exportation de données
Imprimante intégrée	Les résultats des essais sont imprimés immédiatement après la fin de la mesure

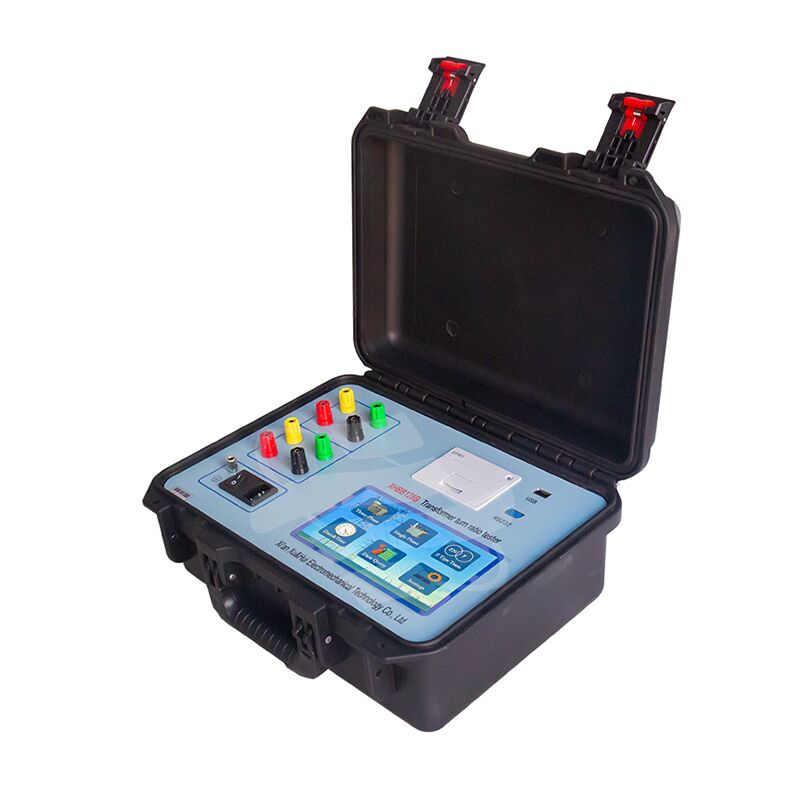

Image du produit

XHBB128B

Vérification par auto-test

Si les résultats des essais apparaissent anormaux, l'instrument peut être vérifié selon la procédure d'auto-essai suivante:

Connectez les pinces jaune/vert/rouge/noir haute tension et raccourcissez de la même manière les pinces jaune/vert/rouge/noir basse tension.Sélectionnez Y-Y-0 ou D-D-0 comme mode de connexion et appuyez sur OK pour commencer la mesureUn instrument normal affichera 1.0000Toute autre lecture indique un problème potentiel de l'instrument nécessitant un service.

Alternativement, les pinces de ligne d'essai haute tension et basse tension peuvent être court-circuitées ensemble (assurez-vous que les extrémités du câble sont reliées de manière fiable).

Questions fréquemment posées

Q1: Ce testeur TTR est-il adapté au contrôle de la qualité de la chaîne de production de transformateurs?

Oui, le XHBB128B est spécialement conçu pour la fabrication d'environnements de contrôle qualité.Sa mesure simultanée en trois phases accélère considérablement le débit de test par rapport aux ponts de rapport phase par phase traditionnels, permettant des essais à 100% sur les chaînes de production sans créer de goulots d'étranglement.tandis que l'identification automatique de la position du changeur de robinet (jusqu'à 99 points) vérifie le bon montage du changeur de robinet sans calcul manuelL'interface USB du disque flash permet une exportation rapide des données pour l'intégration avec les systèmes d'exécution de fabrication (MES) et les bases de données de contrôle qualité.

Q2: Les ingénieurs de mise en service sur le terrain peuvent-ils l'utiliser pour la vérification de l'installation de nouveaux transformateurs?

Avant d'alimenter un nouveau transformateur, les ingénieurs doivent vérifier que les rapports de rotation de toutes les positions des robinets correspondent à la plaque d'immatriculation et que le groupe de connexion est correct.Le XHBB128B automatise tout ce travail: il mesure simultanément les trois phases, identifie automatiquement le groupe de raccordement (011), calcule les valeurs d'erreur à chaque position du robinet et imprime un rapport de mise en service complet.La protection contre les connexions inversées et la protection contre les courts-circuits de sortie constituent une couche de sécurité essentielle lors de la mise en service lorsque les erreurs de câblage sont les plus probablesLe boîtier robuste et imperméable et le poids de l'unité principale de 5,9 kg le rendent pratique pour des horaires de mise en service sur plusieurs sites.

Q3: En quoi cela sert-il les entrepreneurs des services de maintenance préventive électrique?

Les entrepreneurs en maintenance préventive qui desservent plusieurs clients industriels, commerciaux et de services publics ont besoin d'instruments rapides, fiables et produisant une documentation auditable.La mesure simultanée en trois phases du XHBB128B réduit le temps de test à chaque site client, tandis que l'imprimante intégrée génère immédiatement des rapports papier pour la signature du client.et transformateurs à décalage de phase, un seul instrument dessert tous les clients, quelle que soit la composition de leur parc de transformateurs.L'alimentation par onduleur en trois phases assure l'intégrité des mesures, même lorsqu'elles fonctionnent à partir de générateurs portables situés à distance.

Q4: Est-il approprié pour les spécialistes de l'entretien des transformateurs à robinet?

L'entretien du changeur de robinet nécessite une vérification précise que chaque position du robinet fournit le rapport de tension correct.Il suffit de saisir les paramètres nominaux une fois, et l'instrument mesure automatiquement les valeurs de rapport et d'erreur à chacune des 99 positions du robinet, permettant d'identifier avec précision la position réelle du robinet, même pour des configurations de robinet asymétriques.Ceci est précieux pour diagnostiquer les dysfonctionnements du changeur de robinet comme les positions manquées, défaillances des ponts ou désalignement mécanique qui peuvent ne pas être détectés par un seul essai électrique.

Q5: Les auditeurs de la qualité de l'électricité et de la conformité du réseau peuvent-ils utiliser cela pour la vérification réglementaire?

Les auditeurs de conformité du réseau qui vérifient que les transformateurs de distribution répondent aux normes de régulation de la tension ont besoin de mesures précises des ratios pouvant résister à un examen minutieux.L'alimentation par onduleur à trois phases XHBB128B ̇ élimine les interférences harmoniques du réseau qui peuvent compromettre la précision de mesure sur les testeurs monophasiques traditionnels, avec une précision de ±0,1% qui répond ou dépasse les exigences réglementaires en matière d'essais. L'exportation de données USB permet une intégration transparente avec les bases de données de conformité et la génération automatisée de rapports,tandis que la procédure de vérification de l'auto-test de l'instrument fournit une confiance documentée dans les mesures auxquelles les auditeurs peuvent faire référence dans leurs rapports.
