Testeur de transformateur
>
Testeur d'huile diélectrique avec un écart de 2,5 mm pour une haute précision|XHYY102M

Testeur d'huile diélectrique avec un écart de 2,5 mm pour une haute précision|XHYY102M

Détails de produit:
Lieu d'origine: Xi'an Shaanxi Chine
Nom de marque: XZH TEST
Certification: ISO CE
Numéro de modèle: Le numéro de série est le suivant:
Les informations détaillées
Lieu d'origine:
Xi'an Shaanxi Chine
Nom de marque:
XZH TEST
Certification:
ISO CE
Numéro de modèle:
Le numéro de série est le suivant:
Mettre en évidence:

High Light

Mettre en évidence:

équipement de test d'huile diélectrique d'écart d'électrode de 2

,

5 mm

,

Testeur d'huile de transformateur de haute précision

Trading Information
Quantité de commande min:
1 ensemble
Prix:
Négociable
Détails d'emballage:
emballage en bois
Délai de livraison:
5-8 JOURS OUVRABLES
Conditions de paiement:
T/T
Capacité d'approvisionnement:
3000unité/an
Description de produit

Testeur de tension de claquage d'huile isolante XHYY102M est un instrument industriel entièrement numérique de haute précision, construit autour de l'espace d'électrode standardisé international de 2,5 mm pour une mesure précise de la rigidité diélectrique. Conçu par notre équipe d'élite de R&D et technique pour répondre à toutes les normes et réglementations pertinentes en matière de test d'huile isolante, il représente l'aboutissement d'avantages techniques exclusifs, de vérifications répétées sur le terrain et d'une innovation persistante. Doté d'une commande intuitive à écran tactile et d'une esthétique élégante, ce testeur intègre un contrôle numérique automatique par micro-ordinateur pour offrir une précision de mesure supérieure, des performances anti-interférences robustes et une sécurité fiable dans toutes les applications de test.

Spécifications techniques
Paramètre Spécification
Tension de sortie 0 à 80 kV (plages supérieures en option)
Capacité du booster 1,5 kVA
Précision de la tension ±(2 % de la lecture + 2 chiffres)
Vitesse de montée 0,5 à 5,0 kV/s (10 vitesses, incréments de 0,5 kV/s ; erreur de 0,2 kV/s)
Taux de distorsion de puissance < 1 %
Écartement des électrodes Standard 2,5 mm (selon IEC 60156)
Nombre d'essais 1 à 9 fois (sélectionnable par l'utilisateur)
Temps de décharge statique 0 à 9999 s (configurable par l'utilisateur, par défaut 900 s)
Temps de repos entre les intervalles 0 à 999 s (configurable par l'utilisateur, par défaut 300 s)
Temps de mélange/agitation 0 à 999 s (configurable par l'utilisateur, par défaut 15 s)
Normes de test GB/T507 / DL429.9 / IEC156 / Défini par l'utilisateur
Affichage Écran tactile LCD (commutable chinois/anglais)
Interface de données Port série RS-232
Dimensions 410 × 380 × 370 mm
Conditions de fonctionnement
Paramètre Spécification
Température ambiante 0°C à +40°C
Humidité relative ≤ 85 % HR
Alimentation de travail 220V AC ± 10 %
Fréquence d'alimentation 50 Hz ± 10 %
Consommation électrique < 200 W
Caractéristiques de performance clés
Écartement standard des électrodes de 2,5 mm — Usiné avec précision selon les spécifications IEC 60156, l'écartement standard des électrodes de 2,5 mm garantit des mesures de tension de claquage comparables au niveau international, éliminant l'incertitude de mesure qui peut découler de configurations d'écartement non standard.
Commande numérique à écran tactile — L'interface intuitive à écran tactile avec affichage bilingue chinois/anglais simplifie la configuration des paramètres, l'exécution des tests et la revue des résultats tout en réduisant le temps de formation de l'opérateur et les erreurs de saisie.
Commande de montée de précision à 10 vitesses — Les vitesses de montée sélectionnables de 0,5 à 5,0 kV/s permettent des profils de test optimisés pour différents types d'huile, viscosités et états de dégradation, avec une précision de ±(2 % + 2 chiffres) et <1 % de distorsion de puissance.
Tests multi-cycles entièrement automatisés — Le mélange (0-999 s), la décharge statique (0-9999 s), le temps de repos entre les intervalles (0-999 s) et le nombre d'essais (1-9) configurables indépendamment permettent l'exécution sans surveillance de tout protocole de test standard ou personnalisé.
Microcontrôleur de grande capacité avec chien de garde — Fonctionnement stable et sans plantage pendant les sessions de test prolongées avec une protection complète contre les surintensités, les surtensions et les courts-circuits.
Prise en charge de protocoles multi-normes — Préchargé avec GB/T507-1986, GB/T507-2002, DL429.9, IEC156 et des protocoles personnalisés définis par l'utilisateur pour une conformité transparente dans divers environnements réglementaires.
Coupelle d'huile résistante à la corrosion — Fabriquée à partir de verre spécial et de matériaux polymères de haute qualité avec un usinage de précision pour éviter les fuites d'huile et la corrosion chimique sur une longue durée de vie.
Exportation de données et impression RS-232 — Connectivité série pour l'archivage sur PC et l'intégration LIMS, complétée par une imprimante thermique intégrée pour une documentation immédiate sur site.

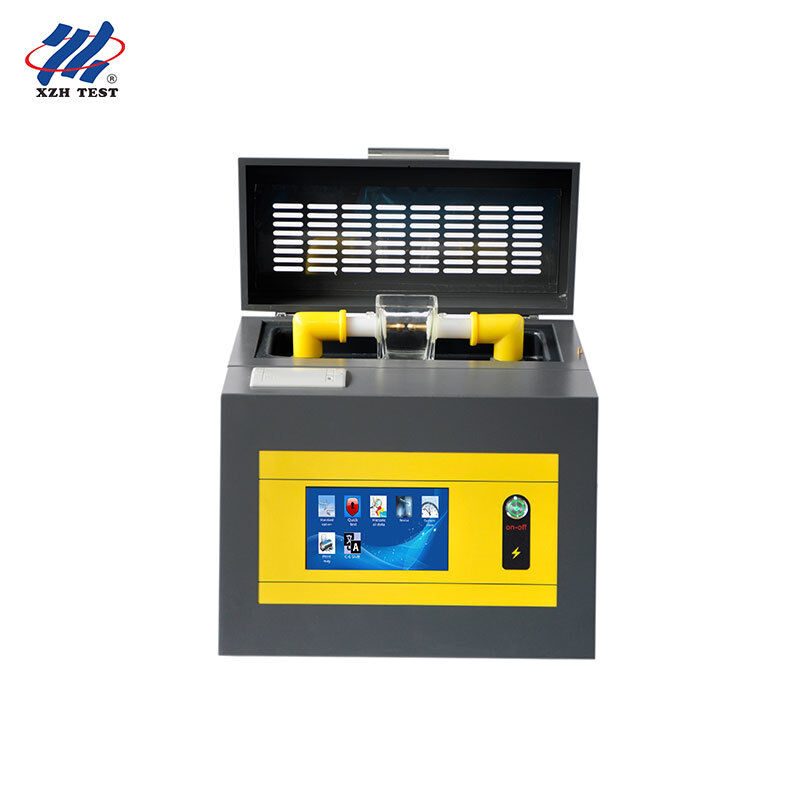

Images du produit

XHYY102M

Questions fréquemment posées
Q1 : Ce testeur convient-il aux équipes de mise en service et de démarrage de centrales électriques ?
Absolument. La mise en service de nouvelles centrales électriques implique la vérification de la rigidité diélectrique de l'huile isolante de plusieurs dizaines de transformateurs, d'appareillages de commutation et d'équipements auxiliaires avant la mise sous tension initiale. L'espace d'électrodes standardisé de 2,5 mm du XHYY102M garantit que les résultats des tests d'acceptation sont directement comparables aux spécifications du fabricant de l'équipement et aux références internationales. L'interface à écran tactile avec des séquences de test multi-cycles configurables permet aux ingénieurs de mise en service de préprogrammer des protocoles de test correspondant aux exigences de chaque fournisseur d'équipement, tandis que l'imprimante thermique génère une documentation immédiate pour les rapports de mise en service et les dossiers de transfert.
Q2 : Les sociétés de location et de leasing d'équipements électriques peuvent-elles l'utiliser pour la vérification de l'état des actifs ?
Les sociétés de location d'équipements fournissant des transformateurs et des appareillages de commutation temporaires pour les sites de construction, les événements ou les secours d'urgence doivent vérifier l'état de l'huile avant l'expédition et au retour pour gérer la responsabilité et la maintenance. L'espace standardisé de 2,5 mm du XHYY102M fournit des mesures de tension de claquage répétables et légalement défendables qui établissent des bases claires de l'état avant/après. L'utilisation de l'écran tactile et les préréglages de test enregistrés permettent une exécution cohérente des protocoles par le personnel de dépôt sans formation spécialisée en haute tension, tandis que les rapports imprimés fournissent la documentation requise pour la conformité des contrats de location et les réclamations pour dommages.
Q3 : Comment sert-il les instituts de recherche scientifique étudiant les matériaux diélectriques ?
Les groupes de recherche en science des matériaux et en génie haute tension étudiant de nouveaux liquides isolants — y compris les esters synthétiques, les esters naturels, les nanofluides et les diélectriques mélangés — nécessitent des instruments capables de mesures de tension de claquage précises et répétables dans des conditions de test configurables. Le contrôle de la vitesse de montée à 10 vitesses (0,5-5,0 kV/s), la capacité de mélange/agitation indépendante et les protocoles de test personnalisés définis par l'utilisateur du XHYY102M offrent aux chercheurs un contrôle expérimental complet. L'espace d'électrodes de précision de 2,5 mm garantit que les résultats publiés sont reproductibles et comparables à la littérature scientifique générale, tandis que l'exportation de données RS-232 prend en charge l'intégration directe avec les logiciels d'acquisition et d'analyse de données de laboratoire.
Q4 : Est-il approprié pour la maintenance des installations électriques militaires et de défense ?
Les installations de défense — y compris les stations radar, les centres de communication, les bases navales et les systèmes de défense aérienne — exploitent une infrastructure électrique essentielle où la fiabilité des transformateurs a un impact direct sur la préparation opérationnelle. Le fonctionnement entièrement automatisé et contrôlé numériquement du XHYY102M élimine la subjectivité de l'opérateur, garantissant que les résultats des tests de différents techniciens dans différentes installations sont directement comparables. La conception anti-interférences robuste de l'instrument et ses circuits de protection complets fonctionnent de manière fiable même dans les environnements électromagnétiquement encombrés typiques des installations de défense. Les rapports imprimés avec horodatage et conditions ambiantes fournissent les enregistrements de maintenance audités requis dans le cadre des cadres logistiques de défense.
Q5 : Les équipes d'infrastructure électrique des aéroports et des ports maritimes peuvent-elles déployer ce testeur ?
Les aéroports et les ports maritimes exploitent de vastes réseaux de distribution moyenne tension avec des dizaines de transformateurs alimentant l'éclairage des pistes, les installations des terminaux, les équipements de manutention de fret et les systèmes de navigation, où les pannes ont de graves conséquences opérationnelles et économiques. L'interface à écran tactile et l'affichage bilingue du XHYY102M sont particulièrement précieux dans les environnements portuaires avec des équipes de maintenance internationalement diverses. Son encombrement compact de 410×380×370 mm permet son déploiement dans les locaux électriques exigus typiques des infrastructures aéroportuaires et portuaires, tandis que le mélange de 15 secondes et les séquences de test automatisées permettent un criblage efficace de l'huile pendant les courtes fenêtres de maintenance disponibles entre les horaires de vol ou de navigation.
