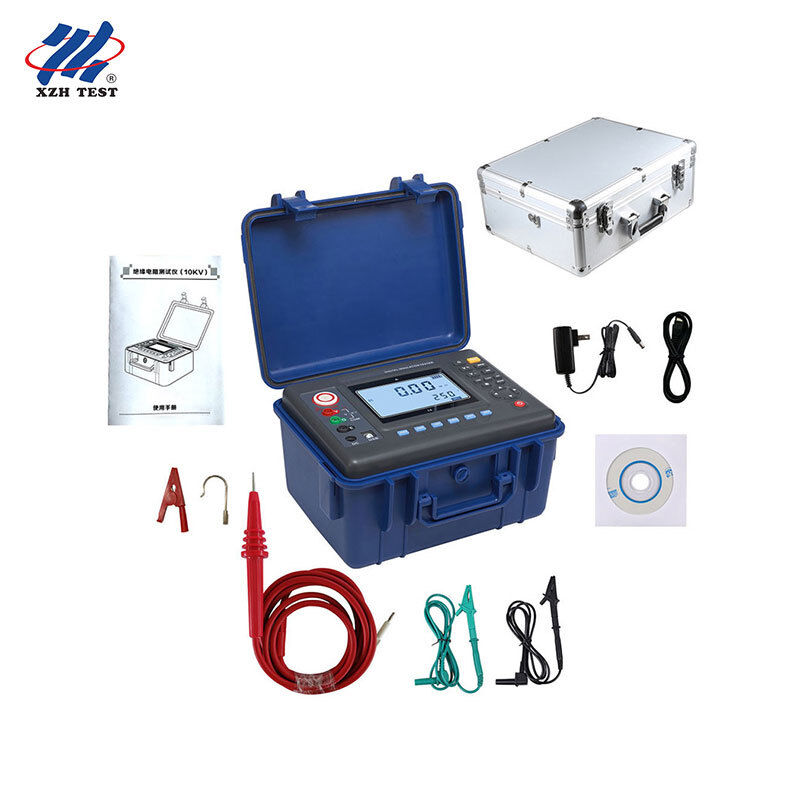

XHMR-10KVA Testeur numérique de résistance à l'isolation.
XHMR-10KVB est un testeur de résistance d'isolation numérique portable à haute tension (mégohmmètre) qui mesure la résistance d'isolation de 0,01MΩ à 35TΩ à six tensions d'essai sélectionnables jusqu'à 10kV,avec une tension CC/AC, mesure du courant continu et de la capacité. Avec test du ratio d'absorption (DAR) et de l'indice de polarisation (PI), stockage de 500 groupes et interface USB,Il fournit un diagnostic d'isolation de qualité de laboratoire en 2.75 kg d'appareil de terrain.
Conçus pour:Équipes d'entretien et de mise en service électriques qui testent l'isolation des moteurs, des générateurs, des transformateurs de puissance, des interrupteurs et des câbles d'alimentation, y compris les équipes des sous-stations,services électriques des installations industrielles, les sous-traitants d'installation d'équipements et les fournisseurs de services d'inspection électrique tiers qui ont besoin d'un testeur d'isolation portable de 10 kV avec stockage de données embarquées et reporting PC.
Principales spécifications
| Paramètre |
Spécification |
| Modèle |
Le XHMR-10KVB |
| Fonctions de test |
Résistance d'isolation, tension, courant continu, capacité |
| Voltage nominal |
Les émissions de gaz à effet de serre ne doivent pas dépasser 250 V / 500 V / 1000 V / 2500 V / 5000 V / 10 kV |
| Plage de résistance à l'isolation |
0.01MΩ 35TΩ (résolution 0.01MΩ) |
| Plage de tension en courant continu |
0 1000V (résolution 0,1V) |
| Plage de tension CA |
0 750 V (résolution 0,1 V) |
| Plage de courant continu |
0.1nA 6mA (résolution 0,1nA) |
| Plage de capacité |
10nF 50μF (résolution 10nF) |
| Courant de court-circuit de sortie |
≥ 6mA |
| Ratio d'absorption / indice de polarisation |
Soutenue (DAR / PI) |
| Le stockage des données |
500 groupes |
| Affichage |
écran LCD de 4 bits, rétroéclairage gris, 108 × 65 mm |
| Interface USB |
Téléchargement, sauvegarde et impression des données par logiciel PC |
| Taille de l'instrument |
Pour les véhicules à moteur à combustion interne, le réglage de la température doit être effectué en tenant compte de la température du véhicule. |
| Poids de l'instrument |
2750 g (y compris la batterie) |
| Énergie |
Piles rechargeables de 12 V |
| Arrêt automatique |
15 minutes d'inactivité |
| Résistance diélectrique |
AC 3 kV / 50 Hz pendant 1 min |
| Température de fonctionnement / humidité |
-10°C à +50°C, < 85% d'HRA |
| Température de stockage / humidité |
-15°C à +55°C, < 90% HRA |
| Normes de sécurité |
La valeur de l'électricité utilisée pour le traitement de l'électricité doit être supérieure ou égale à la valeur de l'électricité utilisée pour le traitement de l'électricité. |
Caractéristiques essentielles
Fonctions de protection contre les courts-circuits, les surcharges et la faible tension de la batterie.
Prend en charge les tests d'isolation, la mesure du ratio d'absorption (DAR), le calcul de l'indice de polarisation (PI) et les tests rapides.
Affiche la tension résiduelle à la fin de chaque essai pour une manipulation plus sûre.
L'instrument s'éteint automatiquement après une période d'inactivité.
Interface USB avec fonction de charge intégrée de la batterie au lithium pour le transfert de données sur place.
Les valeurs de tension disponibles
| Modèle / Spécification |
Voltage nominal |
Courant de court-circuit |
| XHMR-25 |
Pour les appareils électroniques |
3 mA / 5 mA |
| Le XHMR-50 |
Pour les véhicules à moteur électrique |
3 mA / 5 mA |
| Le XHMR-100 |
Pour les véhicules à moteur électrique |
3 mA / 5 mA |
Applications sur le terrain
Épreuves d'isolation du moteur, du générateur et du transformateur
Applique jusqu'à 10 kV de courant continu sur les enroulements et enregistre la résistance d'isolation, les valeurs DAR et PI pour juger de l'humidité, de la contamination et du vieillissement avant de recharger l'équipement.
Maintenance des câbles d'alimentation et des interrupteurs
Vérifie l'état d'isolation des câbles d'alimentation, des boîtiers et des appareils de commutation lors de l'entretien préventif et confirme l'intégrité diélectrique après une réparation ou une panne.
Mise en service et test d'acceptation
Fournit des tensions d'essai stables et standardisées afin que les entrepreneurs d'installation puissent émettre des rapports d'acceptation de l'isolation avant la remise.
Enregistrement et déclaration des données sur place
Il stocke jusqu'à 500 groupes de mesure et les télécharge sur un PC via USB, de sorte que les ingénieurs de terrain peuvent créer des dossiers structurés de tests d'isolation sans copie manuelle.
Questions fréquentes
Q1: Pour qui le testeur numérique de résistance à l'isolation XHMR-10KVA est-il conçu?
Il est conçu pour les équipes d'entretien et de mise en service électriques qui testent l'isolation des moteurs, des générateurs, des transformateurs de puissance, des interrupteurs et des câbles d'alimentation, y compris les équipes des sous-stations,services électriques des installations industrielles, les sous-traitants d'installation d'équipements et les prestataires de services d'inspection électrique tiers qui ont besoin d'un testeur d'isolation portable de 10 kV avec stockage de données embarqué.
Q2: Quelles tensions d'essai et quelle plage de résistance est prise en charge?
Il fournit six tensions d'essai nominales de 250V, 500V, 1000V, 2500V, 5000V et 10kV, et mesure la résistance d'isolation de 0,01MΩ à 35TΩ avec une résolution de 0,01MΩ.
Q3: Peut-il mesurer l'indice de polarisation et le rapport d'absorption?
L'unité prend en charge à la fois le rapport d'absorption (DAR) et la mesure de l'indice de polarisation (PI), qui sont essentiels pour juger de l'humidité de l'isolation et de l'état de vieillissement,pas seulement une seule résistance.
Q4: Comment les données de mesure sont-elles stockées et transférées?
Il stocke jusqu'à 500 groupes de mesures à bord et se connecte à un PC via une interface USB avec un logiciel de surveillance, de sorte que les enregistrements peuvent être téléchargés, enregistrés et imprimés directement.
Q5: Quelles normes de sécurité et de protection respecte-t-il?
Il est conçu selon les normes IEC61010-1, IEC1010-2-31 et IEC61557-1/5, est classé IEC60529 (IP54) avec CAT III 300V et classe de pollution 2,et passe un essai de résistance diélectrique de 3kV/50Hz AC pendant 1 minute avec une résistance d'isolation de l'enveloppe d'au moins 50MΩ.
Pour plus de modèles, accessoires ou spécifications complètes, veuillez nous contacter.
