Testeur de changeur de prises à fréquence d'échantillonnage de 20 kHz avec conception portable | XHYZ1668A

Name: Testeur de changeur de prises à fréquence d'échantillonnage de 20 kHz avec conception portable | XHYZ1668A
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Le numéro de série
Price: 4,115.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Xi'an Shaanxi Chine
Nom de marque:	XZH TEST
Certification:	ISO CE
Numéro de modèle:	Le numéro de série

Les informations détaillées

Lieu d'origine:

Xi'an Shaanxi Chine

Nom de marque:

XZH TEST

Certification:

ISO CE

Numéro de modèle:

Le numéro de série

Mettre en évidence:

High Light

Mettre en évidence:

Testeur de changeur de prise à taux d'échantillonnage de 20 kHz

Testeur de transformateur de haute précision

Testeur de changeur de prise de conception portable

Trading Information

Quantité de commande min:

1 ensemble

Prix:

Négociable

Détails d'emballage:

emballage en bois

Délai de livraison:

5-8 JOURS OUVRABLES

Conditions de paiement:

T/T

Capacité d'approvisionnement:

3000unité/an

Description de produit

Testeur de changeur de prises en charge de charge XHYZ1668A est un instrument de diagnostic de qualité professionnelle conçu pour l'évaluation complète des changeurs de prises en charge de charge (OLTC) de transformateurs. Équipé de fonctions intelligentes avancées et d'un système de menu complet en anglais, cet instrument permet au personnel sur site de maîtriser rapidement son fonctionnement sans formation spécialisée. Sa structure compacte, sa légèreté et ses excellentes performances anti-interférences réduisent efficacement la charge physique lors des tests sur le terrain. Largement reconnu comme un choix optimal pour les entreprises de production et de distribution d'électricité et les secteurs de fabrication de transformateurs, cet appareil joue un rôle essentiel dans la garantie de la sécurité de la production et l'amélioration des normes de qualité des produits.

Spécifications techniques

Paramètre	Spécification
Courant de sortie	1,0 A / 0,5 A / 0,2 A (sélectionnable)
Plage de résistance de transition	0,3 Ω–20 Ω (1,0 A) \| 5 Ω–40 Ω (0,5 A) \| 20 Ω–100 Ω (0,2 A)
Plage de temps de transition	0–320 ms
Tension en circuit ouvert	24 V
Précision de la résistance	±(5 % de la lecture ± 0,1 Ω)
Précision du temps	±(0,1 % de la lecture ± 0,2 ms)
Taux d'échantillonnage	20 kHz
Capacité de stockage	500 jeux de données (intégrés)
Affichage	Écran LCD haute luminosité de 7 pouces
Dimensions (unité principale)	360 * 290 * 170 mm
Dimensions (boîtier de câble)	360 * 290 * 170 mm
Poids (unité principale)	6,15 kg
Poids (boîtier de câble)	4,55 kg
Longueur du câble de test	Standard 13 m (personnalisable)

Conditions de fonctionnement

Paramètre	Spécification
Température ambiante	-10 °C à +50 °C
Humidité relative	≤ 85 % HR
Alimentation de travail	CA 220 V ± 10 %
Fréquence d'alimentation	50 ± 1 Hz

Caractéristiques de performance clés

Courant de sortie élevé, conception légère– Fournit un courant de test allant jusqu'à 1,0 A dans un format portable, minimisant la charge de travail sur le terrain.
Lecture directe sans conversion– Teste les transformateurs de type YN, Y et Δ avec des valeurs de résistance affichées directement ; aucun calcul manuel requis.
Modes de test doubles– Prend en charge la mesure avec enroulement et sans enroulement, s'adaptant à divers scénarios sur le terrain.
Affichage adaptatif de la forme d'onde– Ajuste automatiquement les axes de résistance, de temps et d'amplitude en fonction des valeurs échantillonnées pour une visualisation optimale.
Circuit de protection complet– Les protections intégrées garantissent un fonctionnement fiable dans des conditions de terrain exigeantes.
Grand écran LCD de 7 pouces– Affichage haute luminosité pour une analyse claire des formes d'onde, même dans des environnements extérieurs.
Batterie au lithium intégrée (en option)– Fonctionne sans alimentation CA externe pour une portabilité maximale.
Stockage interne de 500 jeux– Enregistrement automatique des données avec récupération rapide et impression thermique sur site.

Image du produit

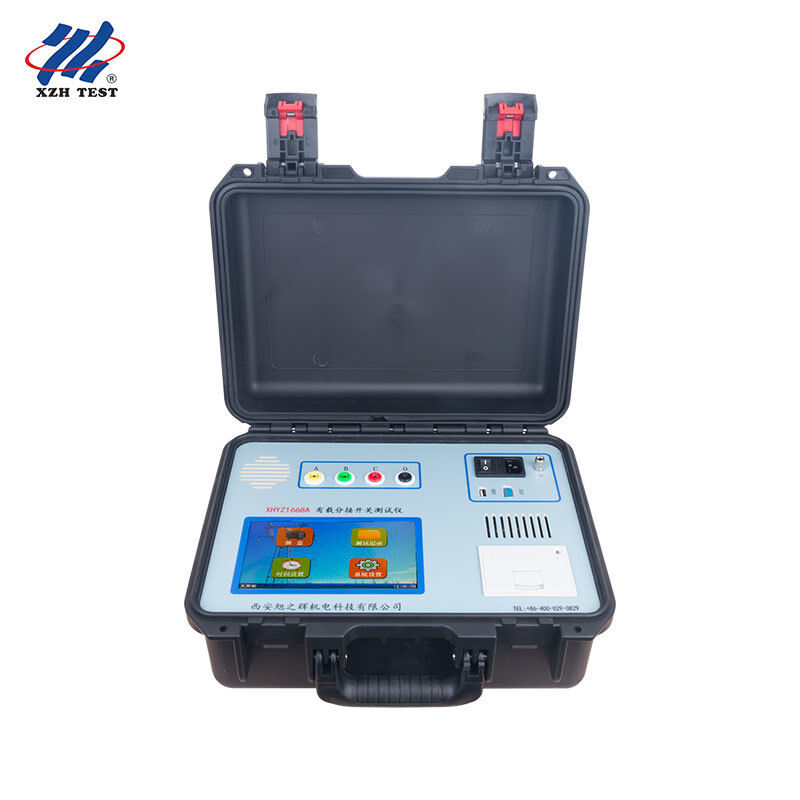

XHYZ1668A On-Load Tap-Changer Tester

Questions fréquemment posées

Q1 : Ce testeur convient-il à la maintenance des transformateurs de traction ferroviaire ?

Absolument. Le XHYZ1668A est bien adapté aux systèmes d'électrification ferroviaire où les transformateurs de traction subissent des changements de prise fréquents sous des cycles de charge lourds. Son taux d'échantillonnage de 20 kHz capture les transitoires de commutation rapides avec une haute fidélité, et sa conception portable robuste résiste à l'environnement exigeant des voies ferrées. Le stockage interne de 500 jeux permet une surveillance systématique de l'état dans les sous-stations le long du corridor ferroviaire.

Q2 : Cet appareil peut-il être utilisé pour les transformateurs d'alimentation de secours dans les centres de données ?

Oui. Les transformateurs UPS et de distribution d'alimentation des centres de données nécessitent des diagnostics OLTC réguliers pour garantir la fiabilité du basculement. Le XHYZ1668A fournit des mesures précises du temps de transition et de la résistance avec une analyse automatique des formes d'onde, ce qui en fait un outil idéal pour les équipes de maintenance électrique des centres de données qui ont besoin de résultats de test documentés et reproductibles pour les rapports de conformité.

Q3 : Comment se comporte-t-il dans les tests de sous-stations de parcs éoliens et de centrales solaires ?

Les sous-stations d'énergies renouvelables présentent des défis uniques en raison des profils de charge variables et des emplacements souvent éloignés. Le XHYZ1668A excelle dans ce domaine avec sa large plage de température de fonctionnement (-10 °C à +50 °C), sa batterie au lithium intégrée en option pour un fonctionnement hors réseau, et sa conception anti-interférences qui maintient la précision malgré le bruit électromagnétique courant dans les environnements denses en onduleurs.

Q4 : Est-il suffisamment robuste pour les systèmes d'alimentation miniers et industriels lourds ?

Le XHYZ1668A est conçu pour les environnements industriels difficiles. Avec un châssis renforcé, un boîtier refroidi par ventilateur et un circuit de protection complet, il gère la poussière, les vibrations et les extrêmes de température typiques des opérations minières. L'écran LCD de 7 pouces reste clairement visible même dans les sous-stations souterraines mal éclairées, et la lecture directe de la résistance élimine les erreurs de calcul manuelles pendant les fenêtres de maintenance critiques.

Q5 : Ce testeur peut-il être déployé sur des navires et des plateformes offshore ?

Les systèmes électriques marins et offshore exigent une fiabilité exceptionnelle compte tenu de l'environnement corrosif de l'eau salée et de l'accès limité pour les réparations. Le XHYZ1668A présente une construction robuste et un circuit de protection complet qui garantissent un fonctionnement stable en mer. Son encombrement compact de 360*290*170 mm s'intègre facilement dans les salles électriques des navires, et l'imprimante thermique intégrée génère des rapports immédiats sur papier – éliminant le besoin de connectivité PC à bord dans les espaces de travail marins confinés.
