Testeur d'huile isolante de résistance diélectrique entièrement automatique de 80 kV XHYY102S

Name: Testeur d'huile isolante de résistance diélectrique entièrement automatique de 80 kV XHYY102S
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Le numéro de référence est le numéro de référence.
Price: 4,115.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Xi'an Shaanxi Chine
Nom de marque:	XZH TEST
Certification:	ISO CE
Numéro de modèle:	Le numéro de référence est le numéro de référence.

Les informations détaillées

Lieu d'origine:

Xi'an Shaanxi Chine

Nom de marque:

XZH TEST

Certification:

ISO CE

Numéro de modèle:

Le numéro de référence est le numéro de référence.

Mettre en évidence:

High Light

Mettre en évidence:

Testeur d'huile isolante de rigidité diélectrique de tension de sortie 80kV

Testeur d'huile de transformateur de haute précision

Testeur BDV entièrement automatique

Trading Information

Quantité de commande min:

1 ensemble

Prix:

Négociable

Détails d'emballage:

emballage en bois

Délai de livraison:

5-8 JOURS OUVRABLES

Conditions de paiement:

T/T

Capacité d'approvisionnement:

3000unité/an

Description de produit

Testeur de rigidité diélectrique de l'huile isolante XHYY102S est un instrument de diagnostic entièrement automatique à trois coupelles, conçu pour le test précis de la tension de claquage (BDV) des huiles isolantes utilisées dans les transformateurs, les disjoncteurs et autres équipements électriques immergés dans l'huile. Développé et fabriqué indépendamment en stricte conformité avec la norme nationale GB/T507-2002, la norme industrielle DL429.9-91 et la dernière norme de l'industrie de l'électricité DL/T846.7-2004, cet instrument utilise un microcontrôleur à puce unique de grande capacité comme cœur, réalisant l'automatisation complète de l'ensemble du cycle de test. Il offre une haute précision de mesure, améliore considérablement l'efficacité opérationnelle et réduit substantiellement l'intensité du travail du personnel sur le terrain.

Spécifications techniques

Paramètre	Spécification
Tension de sortie	0 à 80 kV (plages supérieures en option)
Capacité du booster	1,5 kVA
Précision de la tension	±(2 % de la lecture + 2 chiffres)
Vitesse de montée	2,0 / 2,5 / 3,0 / 3,5 kV/s (4 options, erreur 0,2 kV/s)
Taux de distorsion de puissance	< 1%
Écart des électrodes	Standard 2,5 mm
Configuration de la coupelle de test	Trois coupelles (test simultané ou séquentiel)
Nombre d'essais	1 à 6 fois (sélectionnable par l'utilisateur)
Temps de stabilisation	1 à 9 minutes (sélectionnable par l'utilisateur, 5 min par défaut)
Normes de test	GB1986 / GB2002 / Défini par l'utilisateur
Dimensions	670 × 420 × 410 mm
Poids de l'instrument	42 kg

Conditions de fonctionnement

Paramètre	Spécification
Température ambiante	0°C à +40°C
Humidité relative	≤ 85 % HR
Alimentation de travail	AC 220V ± 10%
Fréquence d'alimentation	50 Hz ± 10%
Consommation électrique	< 200 W

Caractéristiques de performance clés

Contrôle MCU de grande capacité — Le microcontrôleur à puce unique avec circuit de surveillance à large plage assure un fonctionnement stable et fiable et empêche les plantages système pendant les sessions de test prolongées.
Surveillance environnementale et sécurité — Capteurs de température et d'humidité intégrés avec affichage en temps réel, plus une fonction d'alarme de mise à la terre pour alerter les opérateurs des dangers potentiels avant le début des tests.
Conformité multi-normes — Pré-programmé avec les méthodes de norme nationale GB1986 et GB2002, plus un mode personnalisé défini par l'utilisateur pour répondre aux diverses exigences de test dans différentes régions et applications.
Conception de coupelle d'huile de précision — La configuration à trois coupelles avec moulage unique en verre spécial élimine les fuites d'huile et les interférences ; l'échantillonnage de la borne haute tension alimente directement le convertisseur A/N, contournant les erreurs du circuit analogique pour une précision de mesure supérieure.
Protection complète — Protection intégrée contre les surintensités, les surtensions et les courts-circuits avec une forte capacité anti-interférence et une excellente compatibilité électromagnétique pour un fonctionnement sûr dans des environnements électriquement bruyants.
Vitesse de montée sélectionnable — Quatre options de vitesse de montée (2,0–3,5 kV/s) permettent aux opérateurs d'optimiser le profil de test pour différents types d'huile et d'évaluations de condition.
Imprimante thermique intégrée — Sortie papier instantanée des résultats de test individuels et moyens sur plusieurs essais pour une documentation immédiate et des rapports de conformité.

Aperçu du panneau de l'instrument

Composant	Fonction
Écran LCD	Affiche la date, l'heure, les paramètres de fonctionnement, les résultats des tests et les invites du menu
Touches de fonction	Naviguer et définir les paramètres de fonctionnement
Imprimante	Imprime la moyenne des résultats de tests uniques et multiples
Sélecteur de vitesse de montée	Sélectionner parmi quatre options de vitesse de montée différentes
Voyant lumineux	S'allume pour indiquer les étapes de fonctionnement actives
Couvercle de la coupelle d'huile	Ouvrir pour insérer/retirer les coupelles d'huile ; doit être fermé pour le test
Capteur de température et d'humidité	Mesure la température ambiante (°C) et l'humidité relative pour un affichage numérique
Borne de terre	Borne de connexion à la terre fiable
Prise d'alimentation	Entrée d'alimentation AC 220V 50Hz
Interrupteur d'alimentation	Contrôle l'allumage/l'extinction de l'instrument
Signal haute tension	Indicateur d'avertissement triangulaire pour le danger de haute tension

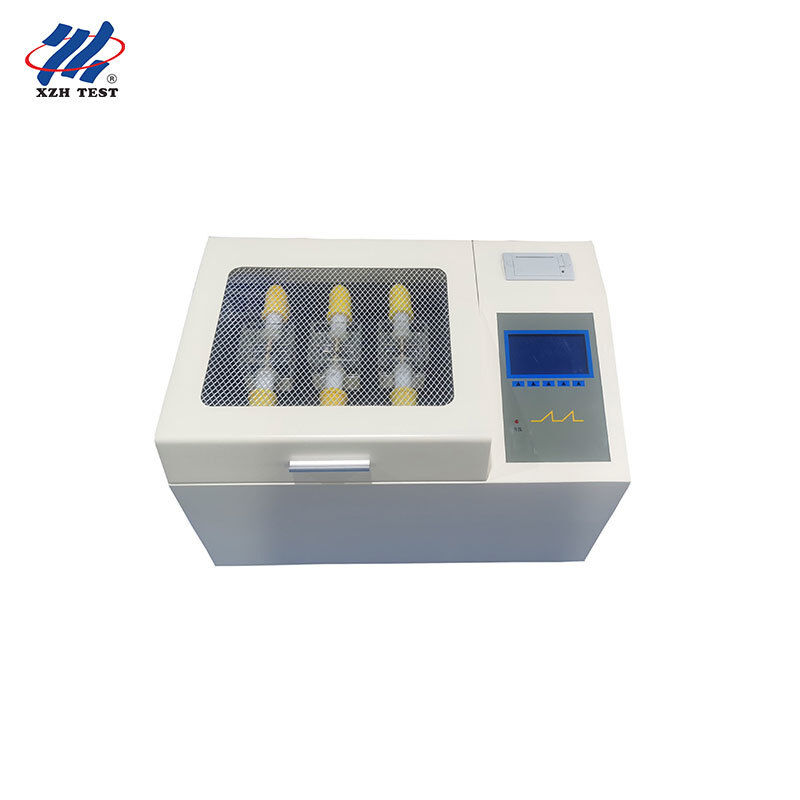

Image du produit

XHYY102S

Questions fréquemment posées

Q1 : Ce testeur convient-il aux laboratoires de test et de certification électriques tiers ?

Oui, le XHYY102S est un excellent choix pour les laboratoires de test indépendants qui fournissent des services d'analyse d'huile certifiés. Sa conformité aux normes GB/T507-2002 et DL/T846.7-2004 garantit que les résultats sont légalement défendables à des fins de certification. La conception à trois coupelles permet un débit rapide de plusieurs échantillons, tandis que l'imprimante thermique intégrée génère des rapports papier immédiats avec les données d'essais individuels et les moyennes calculées — idéal pour les pistes d'audit et la documentation client dans les installations accréditées ISO/IEC 17025.

Q2 : Cet appareil peut-il être utilisé dans les ateliers de réparation et de remise à neuf de transformateurs ?

Absolument. Les centres de service de transformateurs testent régulièrement l'huile isolante avant et après les procédures de maintenance pour vérifier la qualité de l'huile. Les vitesses de montée sélectionnables du XHYY102S (2,0–3,5 kV/s) et le nombre d'essais personnalisable (1 à 6 fois) offrent une flexibilité pour le dépistage rapide et l'évaluation détaillée de l'état. L'architecture d'échantillonnage A/N direct élimine la dérive du circuit analogique, offrant une répétabilité constante sur laquelle les techniciens de réparation peuvent compter lors de la prise de décisions de reconditionnement.

Q3 : Comment se comporte-t-il dans les installations de recyclage et de régénération d'huile isolante ?

Les usines de régénération d'huile traitant de grands volumes d'huile de transformateur usagée nécessitent des tests BDV rapides et fiables pour vérifier que l'huile régénérée répond aux spécifications de réutilisation. La configuration à trois coupelles du XHYY102S permet le test parallèle d'échantillons d'huile entrants, en cours de traitement et sortants, améliorant considérablement l'efficacité du flux de travail. Le circuit de surveillance à large plage et la protection anti-crash de l'instrument garantissent un fonctionnement ininterrompu pendant les sessions de test prolongées et continues typiques des opérations de régénération à haut débit.

Q4 : Est-il approprié pour les lignes de contrôle qualité de fabrication de transformateurs ?

Oui. Les fabricants de transformateurs exigent des tests rigoureux de rigidité diélectrique de l'huile dans le cadre des tests d'acceptation en usine (FAT) avant que l'équipement ne quitte la chaîne de production. Le XHYY102S prend en charge les méthodes standard GB1986 et GB2002, ainsi qu'un mode personnalisé, permettant aux fabricants de programmer des séquences de test qui correspondent aux spécifications spécifiques des clients ou aux normes internationales. Son fonctionnement entièrement automatique contrôlé par microprocesseur minimise la dépendance à l'opérateur et garantit des données de contrôle qualité cohérentes et répétables sur les équipes de production.

Q5 : Ce testeur peut-il être déployé sur le terrain par des sous-traitants de maintenance préventive ?

Les sous-traitants indépendants de maintenance électrique desservant des clients industriels sur plusieurs sites bénéficient de la conception robuste et de la fonctionnalité autonome du XHYY102S. Malgré son poids de 42 kg (reflétant un booster substantiel de 1,5 kVA pour une sortie fiable de 80 kV), la disposition intégrée du panneau — combinant écran LCD, touches de fonction, imprimante et commandes sur un seul panneau avant — permet une configuration et une utilisation efficaces dans les sous-stations des clients. Les capteurs de surveillance environnementale (température et humidité) fournissent un contexte pour chaque résultat de test, améliorant la crédibilité du rapport pour l'examen du client final.
