Testeur BDV à six gobelets entièrement automatique pour les essais d'huile XHYY102L

Testeur BDV à six gobelets entièrement automatique pour les essais d'huile XHYY102L

Détails de produit:
Lieu d'origine: Xi'an Shaanxi Chine
Nom de marque: XZH TEST
Certification: ISO CE
Numéro de modèle: XHYY102L
Les informations détaillées
Lieu d'origine:
Xi'an Shaanxi Chine
Nom de marque:
XZH TEST
Certification:
ISO CE
Numéro de modèle:
XHYY102L
Mettre en évidence:

High Light

Mettre en évidence:

Testeur BDV entièrement automatique

,

Testeur d'huile de transformateur à six tasses

,

Test de rigidité diélectrique de l'huile isolante - Testeur de rigidité diélectrique

Trading Information
Quantité de commande min:
1 ensemble
Prix:
Négociable
Détails d'emballage:
emballage en bois
Délai de livraison:
5-8 JOURS OUVRABLES
Conditions de paiement:
T/T
Capacité d'approvisionnement:
3000unité/an
Description de produit

XHYY102L Testeur de tension de claquage d'huile isolante à six coupelles est un instrument industriel de haute précision, entièrement numérique et entièrement automatique, conçu pour les tests de tension de claquage à haut débit des huiles isolantes. Développé indépendamment par notre équipe de R&D en stricte conformité avec les normes et spécifications établies régissant les tests d'huile isolante, cet instrument a fait l'objet de validations répétées sur le terrain et d'un affinement à long terme pour atteindre des performances optimales. Doté d'un contrôle automatique par micro-ordinateur numérique, il offre une précision de mesure exceptionnelle, une forte résistance aux interférences externes et un haut niveau de sécurité et de fiabilité. Avec sa configuration à six coupelles, le XHYY102L est spécialement conçu pour les laboratoires et les installations nécessitant un débit d'échantillons maximal sans compromettre l'intégrité des mesures.

Spécifications techniques
Paramètre Spécification
Tension de sortie 0 à 80 kV (plages supérieures en option)
Capacité du booster 1,5 kVA
Précision de la tension ±(2 % de la lecture + 2 chiffres)
Vitesse de montée 0,5 à 5,0 kV/s (10 vitesses, incréments de 0,5 kV/s ; erreur de 0,2 kV/s)
Taux de distorsion de puissance < 1 %
Écartement des électrodes Standard 2,5 mm
Configuration de la coupelle de test Six coupelles (tests parallèles à haut débit)
Nombre d'essais 1 à 9 fois (sélectionnable par l'utilisateur)
Temps de décharge statique 0 à 9999 s (sélectionnable par l'utilisateur, par défaut 900 s)
Temps de repos de l'intervalle 0 à 999 s (sélectionnable par l'utilisateur, par défaut 300 s)
Temps de mélange/agitation 0 à 999 s (sélectionnable par l'utilisateur, par défaut 15 s)
Interface de données Port série RS-232 pour la connectivité PC
Dimensions 410 × 380 × 370 mm
Conditions de fonctionnement
Paramètre Spécification
Température ambiante 0°C à +40°C
Humidité relative ≤ 85 % HR
Alimentation de travail 220V AC ± 10 %
Fréquence d'alimentation 50 Hz ± 10 %
Consommation électrique < 200 W
Caractéristiques de performance clés
Conception à six coupelles pour un débit élevé — Traitez jusqu'à six échantillons d'huile simultanément, augmentant considérablement la capacité de test quotidienne pour les laboratoires, les départements de contrôle qualité et les centres de service traitant de grands volumes d'échantillons.
Contrôle de montée de tension de précision à 10 vitesses — Les taux de montée sélectionnables de 0,5 à 5,0 kV/s par incréments de 0,5 kV/s offrent un contrôle granulaire inégalé par les testeurs à taux fixe, permettant des profils de test optimisés pour différents types d'huile, viscosités et états de dégradation.
Flux de travail automatisé avancé — Le temps de mélange (0-999 s), le temps de décharge statique (0-9999 s), le temps de repos de l'intervalle (0-999 s) et le nombre d'essais (1-9) configurables indépendamment permettent des séquences de test multi-cycles entièrement autonomes, adaptées à tout protocole standard ou personnalisé.
Contrôle numérique par micro-ordinateur — Le système de contrôle numérique automatique élimine la variabilité de l'opérateur, garantissant des mesures de tension de claquage cohérentes et répétables avec une précision de ±(2 % + 2 chiffres) et une distorsion de puissance inférieure à 1 % pour une détection de claquage propre.
Connectivité de données RS-232 — L'interface série permet le transfert direct de données vers un PC pour l'archivage numérique, l'analyse des tendances et l'intégration avec les systèmes de gestion de l'information de laboratoire (LIMS).
Imprimante thermique intégrée — Sortie papier immédiate des résultats d'essais individuels et des moyennes calculées pour la documentation en temps réel et les rapports de conformité.
Aperçu du panneau de l'instrument
Composant Fonction
Écran LCD Affiche la date, l'heure, les paramètres de fonctionnement, les résultats des tests et les invites du menu d'exploitation
Imprimante Imprime la moyenne des résultats d'essais simples et multiples
Couvercle de la coupelle d'huile Ouvert pour insérer/retirer les coupelles d'huile ; doit être fermé avant le test
Prise d'alimentation Entrée d'alimentation AC 220V 50Hz
Colonne de mise à la terre Borne de connexion de mise à la terre fiable
Interface RS-232 Port de données série pour la connectivité PC et l'archivage numérique

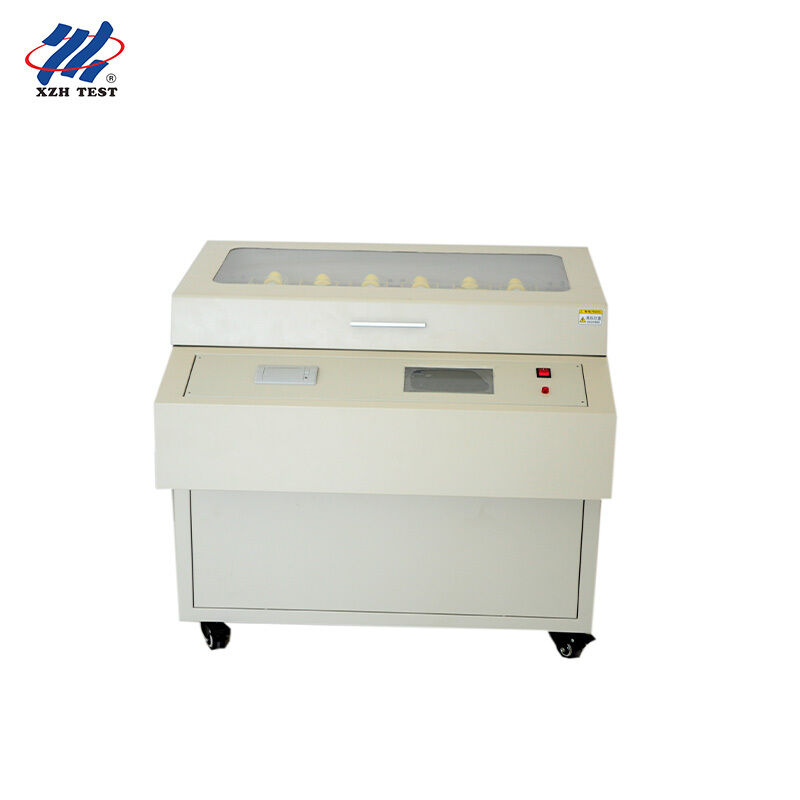

Image du produit

XHYY102L Six-Cup Insulating Oil BDV Tester

Questions fréquemment posées
Q1 : Ce testeur à six coupelles convient-il aux lignes de contrôle qualité de fabrication de transformateurs à haut volume ?
Absolument. Les fabricants de transformateurs qui fonctionnent sur plusieurs équipes de production nécessitent un débit de test d'huile que les testeurs à une ou trois coupelles ne peuvent pas maintenir. La configuration à six coupelles du XHYY102L permet des tests parallèles d'échantillons d'huile provenant de différentes unités de production simultanément. Combiné au mélange, au repos et aux temps d'intervalle configurables, l'instrument peut exécuter des séquences de test multi-lots entièrement autonomes tout au long d'une équipe, réduisant considérablement les goulots d'étranglement du contrôle qualité et garantissant que chaque transformateur est expédié avec une documentation vérifiée sur le diélectrique de l'huile.
Q2 : Les centres de test d'huile des réseaux nationaux ou régionaux peuvent-ils bénéficier de cet instrument ?
Les laboratoires centraux de test d'huile desservant des régions entières du réseau sont confrontés à des milliers d'échantillons chaque année provenant de centaines de sous-stations. Le XHYY102L est spécialement conçu pour cette charge de travail : les tests parallèles à six coupelles maximisent la capacité quotidienne d'échantillons, tandis que l'interface RS-232 permet l'exportation directe de données vers les LIMS pour la génération automatisée de rapports, l'analyse des tendances et le suivi de la conformité réglementaire. La sélection du taux de montée de 10 vitesses permet au laboratoire de standardiser les protocoles de test sur divers types d'huile (minérale, ester synthétique, silicone) provenant de différents actifs du réseau.
Q3 : Comment sert-il les sociétés indépendantes de services d'analyse d'huile ?
Les laboratoires commerciaux d'analyse d'huile traitant des échantillons de plusieurs clients industriels, utilitaires et commerciaux ont besoin à la fois de rapidité et de traçabilité. Le débit à six coupelles du XHYY102L maintient des délais d'exécution compétitifs, tandis que son contrôle numérique entièrement automatisé garantit que chaque échantillon — quel que soit le technicien qui le charge — est testé dans des conditions identiques et programmables. L'imprimante thermique fournit des rapports prêts pour le client sur place, et le port RS-232 permet l'exportation par lots de tous les résultats quotidiens pour la facturation, les portails clients et l'archivage à long terme.
Q4 : Convient-il à la maintenance des transformateurs à l'échelle d'une flotte dans les grandes compagnies d'électricité ?
Les services publics gérant plus de 100 transformateurs de puissance ont besoin d'une surveillance systématique de l'état de l'huile pour prioriser les budgets de maintenance. La conception à six coupelles du XHYY102L permet aux équipes de maintenance de tester par lots les échantillons d'huile collectés lors d'une seule visite de sous-station — testant tous les transformateurs en une seule session plutôt que d'étaler le travail sur plusieurs jours. Le contrôle de montée de précision à 10 vitesses et les séquences de test multi-cycles configurables garantissent des données cohérentes et traçables sur les campagnes d'échantillonnage annuelles ou semestrielles, soutenant les décisions de gestion d'actifs basées sur les données.
Q5 : Les laboratoires de test centraux des bureaux d'électrification ferroviaire peuvent-ils l'utiliser pour l'analyse de l'huile des transformateurs de traction ?
Les systèmes d'électrification ferroviaire exploitent de grandes flottes de transformateurs de traction répartis le long de vastes corridors ferroviaires, avec des échantillons d'huile collectés périodiquement et envoyés à des laboratoires centraux. La conception à six coupelles et à haut débit du XHYY102L est idéale pour traiter efficacement ces échantillons par lots. Le taux de montée variable de 0,5 à 5,0 kV/s permet aux laboratoires d'appliquer différents profils de test pour différents types de transformateurs (transformateurs de puissance, autotransformateurs, transformateurs de sous-station) au sein du même lot, tandis que l'exportation de données RS-232 prend en charge l'intégration avec les bases de données de gestion d'actifs ferroviaires pour la tendance automatisée des conditions et la planification de la maintenance.
