Analyseur de déformation de bobinage de transformateur avec balayage de fréquence| XHBX1502

Name: Analyseur de déformation de bobinage de transformateur avec balayage de fréquence| XHBX1502
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Le numéro de série XHBX1502
Price: 4,115.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Xi'an Shaanxi Chine
Nom de marque:	XZH TEST
Certification:	ISO CE
Numéro de modèle:	Le numéro de série XHBX1502

Les informations détaillées

Lieu d'origine:

Xi'an Shaanxi Chine

Nom de marque:

XZH TEST

Certification:

ISO CE

Numéro de modèle:

Le numéro de série XHBX1502

Mettre en évidence:

High Light

Mettre en évidence:

Analyseur de déformation des enroulements de transformateur avec mesure par balayage en fréquence segmenté

Analyseur de réponse en fréquence à balayage rapide numérique basé sur DDS

Testeur de transformateur avec interface Bluetooth sans fil

Trading Information

Quantité de commande min:

1 ensemble

Prix:

Négociable

Détails d'emballage:

emballage en bois

Délai de livraison:

5-8 JOURS OUVRABLES

Conditions de paiement:

T/T

Capacité d'approvisionnement:

3000unité/an

Description de produit

Analyseur de déformation d'enroulement de transformateur XHBX1502 est un instrument de diagnostic non destructif avancé basé sur la technologie d'analyse de réponse en fréquence (FRA), conçu pour détecter les défauts mécaniques internes dans les transformateurs de puissance de 63 kV à 500 kV. Lors de la fabrication d'un transformateur, chaque enroulement possède une signature de réponse en fréquence unique et stable déterminée par ses paramètres de capacité distribuée (Ci) et d'inductance (Li). Des événements tels que des défauts de court-circuit, des impacts de transport, une activité sismique ou des forces électromagnétiques dues à des courants de défaut traversant peuvent déplacer ou déformer physiquement les enroulements, modifiant ces paramètres distribués et produisant des changements mesurables dans la réponse en fréquence. Le XHBX1502 utilise un balayage de fréquence numérique à haute vitesse basé sur DDS pour capturer et comparer ces signatures, quantifiant l'amplitude, l'emplacement et la direction des déviations de réponse afin de déterminer si le transformateur nécessite une réparation majeure — le tout sans tests invasifs ni vidange d'huile.

Spécifications techniques

Paramètre	Spécification
Performances de mesure
Plage de mesure d'amplitude	-120 dB à +20 dB
Précision de mesure d'amplitude	0,1 dB
Précision de la fréquence de balayage	0,005%
Répétabilité du test en phase	99,9%
Caractéristiques du signal
Impédance d'entrée du signal	1 MΩ
Impédance de sortie du signal	50 Ω
Amplitude de sortie du signal	±20 V
Application et physique
Puissance nominale du transformateur applicable	63 kV – 500 kV
Dimensions de l'instrument (L×l×H)	340 × 240 × 210 mm
Dimensions du boîtier (L×l×H)	370 × 280 × 260 mm
Dimensions du boîtier de câbles (L×l×H)	420 × 300 × 300 mm
Poids total	20 kg
Environnement
Température de fonctionnement	-10℃ à +40℃
Température de stockage	-20℃ à +70℃
Humidité relative	< 90%, sans condensation

Caractéristiques de performance clés

Balayage de fréquence numérique à haute vitesse basé sur DDS — La technologie de synthèse numérique directe (DDS) génère des signaux d'excitation précis et répétables sur la plage de fréquences de mesure, offrant une précision de fréquence de balayage de 0,005% et une répétabilité de test en phase de 99,9% pour des comparaisons avant et après très fiables.
Mesure de balayage de fréquence segmenté — Divise automatiquement le spectre de fréquences en segments optimisés, concentrant la résolution de mesure dans les bandes de fréquences les plus sensibles aux modes de déformation spécifiques des enroulements — flambage radial, télescopage axial et compression de cerceau.
Analyse de large plage dynamique — La plage de mesure d'amplitude (-120 dB) à (+20 dB) capture à la fois les changements subtils des enroulements à un stade précoce et les signatures de déformation grossières, avec une résolution de 0,1 dB pour une discrimination fine entre les effets de vieillissement normaux et les changements structurels liés aux défauts.
Interface Bluetooth sans fil — La connectivité Bluetooth intégrée permet le transfert de données sans fil vers un PC ou une tablette pour une analyse avancée, la génération de rapports et la gestion de bases de données — éliminant l'encombrement des câbles dans l'espace de travail de la sous-station.
Méthodologie de test non destructif — L'analyse de réponse en fréquence ne nécessite aucune vidange d'huile, aucun accès interne et aucune excitation haute tension — ce qui la rend intrinsèquement plus sûre et plus rapide que les méthodes de diagnostic alternatives tout en offrant une sensibilité de détection équivalente ou supérieure pour la déformation des enroulements.
Analyse comparative triphasée — Capture et superpose simultanément les signatures de réponse en fréquence des trois phases, permettant une comparaison visuelle instantanée des déviations inter-phases qui indiquent une déformation asymétrique des enroulements.
Emballage robuste prêt pour le terrain — Le boîtier d'instrument en alliage d'aluminium et le boîtier de câbles séparé offrent une protection robuste pendant le transport et le stockage, avec un poids total du système de 20 kg qui équilibre la portabilité avec la capacité d'instrumentation pour les tests de 63 kV à 500 kV.

Image du produit

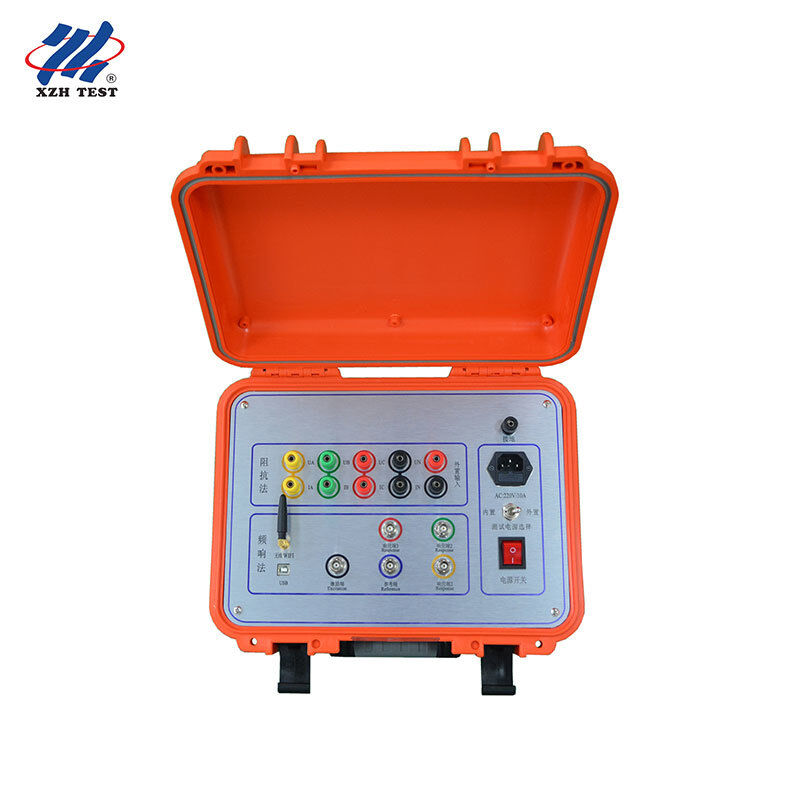

XHBX1502

Questions fréquemment posées

Q1: Cet analyseur convient-il aux spécialistes de la surveillance et du diagnostic de l'état des transformateurs?

Oui, le XHBX1502 est un outil essentiel pour les programmes de surveillance de l'état des transformateurs. Contrairement aux tests d'huile ou aux mesures électriques qui détectent des effets secondaires, la FRA mesure directement l'intégrité mécanique des enroulements — la structure physique elle-même. Les spécialistes du diagnostic peuvent établir une empreinte de réponse en fréquence de référence lorsque le transformateur est connu pour être sain (après fabrication ou mise en service), puis effectuer des re-tests périodiques pour détecter la déformation progressive due à l'exposition accumulée aux défauts, aux cycles thermiques et au vieillissement. La répétabilité de 99,9% garantit que les changements observés représentent de véritables développements structurels plutôt que des variations de mesure.

Q2: Les ingénieurs de maintenance de sous-station haute tension peuvent-ils l'utiliser pour l'inspection de routine?

Absolument. Les équipes de maintenance de sous-station gérant des parcs de transformateurs de 63 kV à 500 kV peuvent intégrer les tests FRA dans les programmes de maintenance planifiée lors des arrêts. Le balayage de fréquence automatisé basé sur DDS du XHBX1502 et le transfert de données sans fil Bluetooth rationalisent le flux de travail de test : connectez l'instrument, lancez la séquence de balayage automatisée et examinez le graphique de réponse en fréquence comparative. La fonction de balayage segmenté optimise la durée du test tout en maintenant la sensibilité diagnostique, ce qui le rend pratique pour tester plusieurs transformateurs pendant une seule fenêtre d'arrêt planifiée.

Q3: Comment sert-il les départements de test d'usine et de R&D de transformateurs?

Les fabricants de transformateurs et les centres de R&D utilisent la FRA pour la validation de la conception, les tests de type et l'assurance qualité. La chaîne de mesure à haute résolution du XHBX1502 (précision de fréquence de 0,005%, précision d'amplitude de 0,1 dB, répétabilité de 99,9%) fournit la précision nécessaire à l'analyse d'ingénierie des alternatives de conception d'enroulement, à l'investigation des tolérances de fabrication et à l'établissement de signatures de référence d'usine. L'interface Bluetooth sans fil permet une intégration transparente avec les postes de travail d'ingénierie pour le post-traitement avancé, la comparaison avec les simulations de conception et l'archivage des données de référence d'usine pour toute la durée de vie du transformateur.

Q4: Est-il approprié pour les équipes d'investigation médico-légale électrique post-défaut?

Lorsqu'un transformateur subit un défaut traversant majeur ou une opération de relais de protection, les enquêteurs médico-légaux doivent déterminer si le transformateur peut être remis en service en toute sécurité ou s'il nécessite une réparation. Le XHBX1502 fournit les preuves critiques de l'intégrité mécanique : la comparaison de la réponse en fréquence post-défaut avec la référence pré-défaut (ou avec les références des unités sœurs) révèle si les enroulements ont bougé. Ces données objectives et quantifiables sont essentielles pour le traitement des demandes d'assurance, la résolution des litiges de garantie et la déclaration d'incidents réglementaires — faisant souvent la différence entre une décision simple de remise en service et une inspection interne inutile et coûteuse.

Q5: Les évaluateurs d'assurance transport et logistique peuvent-ils l'utiliser pour vérifier les dommages?

Lorsque de grands transformateurs de puissance sont transportés par route, rail ou mer, l'exposition aux chocs mécaniques et aux vibrations peut provoquer un déplacement des enroulements même sans dommages externes visibles. Les évaluateurs d'assurance et les prestataires logistiques peuvent utiliser le XHBX1502 pour des mesures de référence avant transport et des vérifications après livraison. Une signature de réponse en fréquence stable confirme que le transformateur a survécu au transport sans dommages mécaniques internes, fournissant des preuves objectives pour la validation de l'assurance cargo et protégeant toutes les parties contre les litiges sur quand et où les dommages se sont produits. Le poids total du système de 20 kg de l'instrument le rend pratique pour un déploiement aux emplacements d'expédition et de réception.
