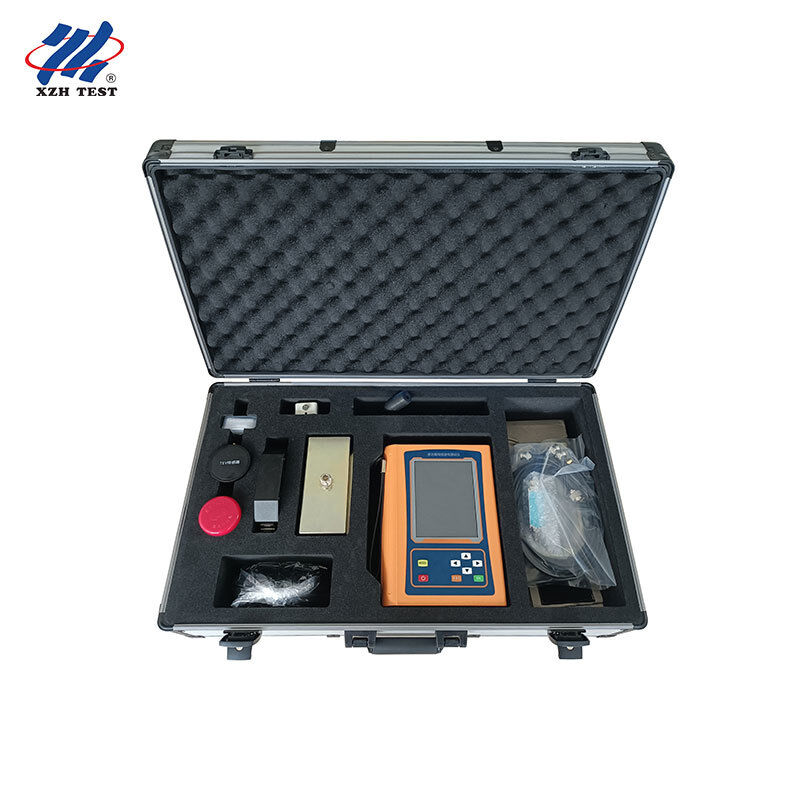

Testeur de décharge partielle multifonctionnelle pour le diagnostic de l'isolation XHJF801B

Name: Testeur de décharge partielle multifonctionnelle pour le diagnostic de l'isolation XHJF801B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Chine
Nom de marque:	XZH TEST
Certification:	CE/ISO
Numéro de modèle:	XHJF801B

Les informations détaillées

Lieu d'origine:

Chine

Nom de marque:

XZH TEST

Certification:

CE/ISO

Numéro de modèle:

XHJF801B

Mettre en évidence:

High Light

Mettre en évidence:

testeur de diagnostic d'isolation

Testeur de décharge partielle de transformateur

Test en usine XHJF801B

Trading Information

Quantité de commande min:

1 unité

Prix:

Négociable

Détails d'emballage:

Emballages en bois

Délai de livraison:

5-8 jours ouvrables

Conditions de paiement:

t/t

Capacité d'approvisionnement:

1000 unités par an

Description de produit

Le XHJF801B est un testeur de décharge partielle (PD) multifonctionnel conçu pour le diagnostic d'isolation dans les environnements d'usine et de laboratoire. Combinant la détection des ultrasons de contact (AE), des ultra-hautes fréquences (UHF), des hautes fréquences (HF) et des tensions de terre transitoires (TEV) avec l'analyse résolue en phase PRPD/PRPS, il offre aux fabricants de transformateurs et d'appareillages de commutation, aux laboratoires d'essais tiers et aux instituts de recherche un outil précis pour les tests d'acceptation en usine, les tests de type et l'évaluation de l'état d'isolation à long terme.

Public cible

Conçu pour les fabricants, laboratoires et instituts de tests :

Fabricants de transformateurs, d'appareillages de commutation et de SIG effectuant des tests de réception et de type en usine
Laboratoires d'essais tiers et instituts de recherche pour les diagnostics d'isolation
Équipes d’inspection de la qualité des équipements électriques évaluant le vieillissement et les défauts de l’isolation

Principales fonctionnalités

Quatre canaux de détection : ultrasons AE, UHF, HF et TEV pour une analyse complète de l'isolation
Analyse résolue en phase PRPD et PRPS pour une identification précise de la source de décharge
Les ultrasons de contact couvrent les équipements SF6 (20 ~ 80 kHz) et remplis d'huile (80 ~ 200 kHz).
Haute résolution de 0,1 dB sur tous les capteurs pour des données de mesure reproductibles
Stockage, visualisation, suppression et enregistrement de formes d'onde de données pour les rapports de test
Seuils d'alarme à plusieurs niveaux avec affichage de l'amplitude à code couleur
Batterie au lithium de grande capacité et ordinateur central compact de 1,35 kg pour une configuration de test flexible
Système d'exploitation Linux intégré prenant en charge l'expansion et l'intégration futures des fonctions

Applications

Tests d'acceptation en usine (FAT) des transformateurs, des appareillages de commutation et des SIG
Localisation des défauts d'isolation et essais de type en laboratoire
Diagnostic des équipements électriques isolés au gaz SF6 et remplis d'huile
Évaluation du vieillissement de l'isolation à long terme pour les instituts de recherche

Spécifications techniques

Capteur/Paramètre	Spécification
Ultrasons sans contact (AA)	Centre 40 kHz ±1 kHz ; plage -7 ~ 68 dBuV ; résolution 0,1dB
Contacter Ultrasons (AE)	20 ~ 80 kHz (SF6) / 80 ~ 200 kHz (pétrole) ; dynamique 60dB ; résolution 0,1dB
Tension transitoire de terre (TEV)	3 MHz ~ 100 MHz ; plage 0 ~ 60 dBmV ; résolution 0,1dB
Ultra-haute fréquence (UHF)	300 MHz ~ 1 500 MHz ; plage -70 ~ -10 dBm ; résolution 0,1dBm
Haute fréquence (HF)	0,3 MHz ~ 30 MHz ; plage 0 ~ 70 dB ; gain de -30 ~ 20 dB ; entrée 50 Ω
Environnement opérationnel	-20°C~50°C ; humidité 0 ~ 85%
Afficher	Écran LCD TFT couleur de 5,6 pouces, 480 × 640
Dimensions / Poids	230 × 170 × 48 mm ; 1,35 kg
Autonomie de la batterie	Environ 6 heures (batterie au lithium de grande capacité)

FAQ

Le XHJF801B peut-il être utilisé pour les tests d'acceptation en usine des transformateurs ?

Oui. Son canal ultrasonique de contact (AE) couvre 80 ~ 200 kHz pour les équipements remplis d'huile, et le canal HF (0,3 ~ 30 MHz) mesure la décharge sur les câbles de mise à la terre, ce qui le rend adapté aux diagnostics de graisse et d'isolation des transformateurs.

Prend-il en charge l'analyse PRPD/PRPS pour les rapports de diagnostic ?

Oui. L'instrument fournit des fenêtres d'analyse de phase linéaire, PRPD et PRPS, permettant une identification claire de la source de décharge et prenant en charge les rapports de diagnostic d'isolation professionnels.

Quelle est la résolution et la précision de la mesure ?

Tous les canaux de détection offrent une résolution de 0,1 dB (0,1 dBm pour UHF) avec une erreur de linéarité inférieure à ± 20 %, garantissant des données de mesure répétables et de haute précision.

Quelles bandes de fréquences couvre-t-il pour différents types d’équipements ?

AE : 20 ~ 80 kHz (SF6) et 80 ~ 200 kHz (rempli d'huile) ; Fréquence ultra-haute : 300 MHz ~ 1 500 MHz ; Haute fréquence : 0,3 MHz ~ 30 MHz ; TEV : 3 MHz ~ 100 MHz, couvrant le SIG, les transformateurs, l'appareillage de commutation et les câbles.

Les données peuvent-elles être exportées pour des rapports de tests tiers ?

Oui. Les données de test et les enregistrements de formes d'onde peuvent être sauvegardés et exportés vers une clé USB (FAT32), permettant une intégration facile dans les rapports de test en usine et la documentation de certification tierce.
