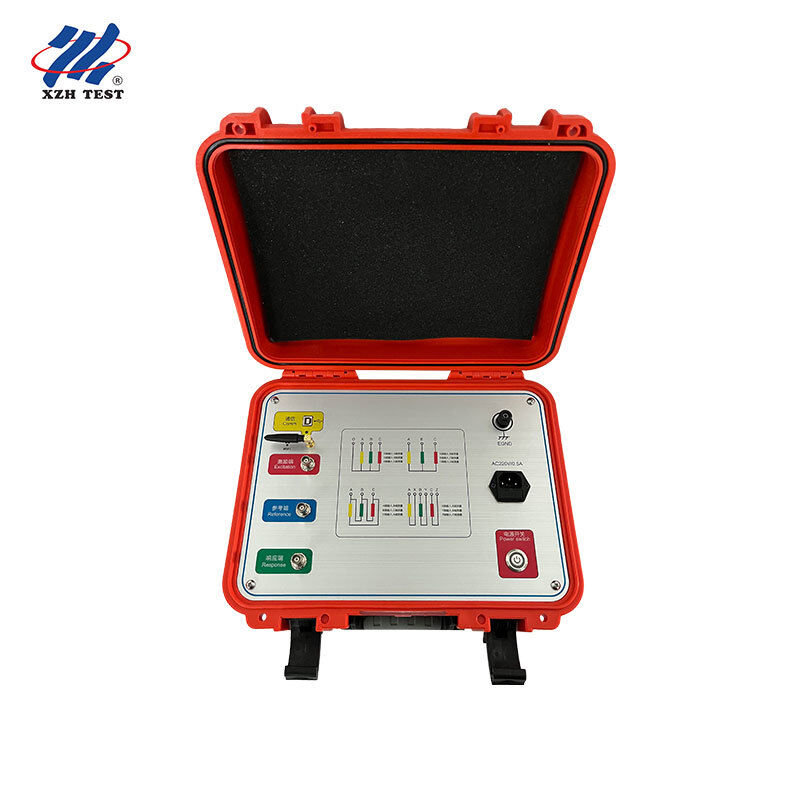

XHBX1501 Testeur de déformation de l'enroulement du transformateur
Le testeur de déformation de l'enroulement du transformateur XHBX1501 utilise desAnalyse de la réponse à la fréquence (FRA)technologie permettant de diagnostiquer avec précision les défauts internes des transformateurs en mesurant les paramètres caractéristiques des enroulements des transformateurs dans différents domaines de fréquence,cet instrument quantifie les changements de réponse pour déterminer la gravité de la déformation de l'enroulement.Le système fournit des données diagnostiques claires pour évaluer si les transformateurs nécessitent une maintenance ou une révision fournissant la rigueur probante nécessaire pour les enquêtes sur les pannes et les évaluations d'assurance.
Technologie de diagnostic
Le XHBX1501 emploieTechnologie de balayage à haute fréquence DDS (synthèse numérique directe)pour un diagnostic de défaut précis dans une plage de balayage de 100 Hz à 2 MHz. Un système d'échantillonnage A/D à double canal à haute vitesse à 16 bits capture simultanément les données d'amplitude et de réponse de phase,permettant l'identification de:
- Déformation par enroulement et déformation par gonflement
- Déplacement et inclinaison de la bobine
- Déformation du court-circuit entre les tours
- défauts de court-circuit de contact phase à phase
Principales caractéristiques
Mode de balayage double:Les systèmes de mesure de balayage à fréquence linéaire et à balayage segmenté offrent des configurations d'essai flexibles optimisées pour différentes tailles de transformateurs et objectifs d'enquête.
Indice de fréquence flexible:Prend en charge l'indexation de fréquence linéaire et logarithmique pour répondre aux exigences de diagnostic spécifiques et aux besoins de conformité aux normes.
Analyses de comparaison à deux facteurs:La comparaison horizontale évalue les similitudes de phase A-B-C pour identifier les modèles de déformation asymétriques.La comparaison longitudinale superpose les mesures actuelles aux données de référence historiques pour détecter une dégradation progressive au fil du temps.
Microprocesseur à grande vitesse:L'intégration supérieure avec le traitement embarqué offre des vitesses de test de 1 à 2 minutes par phase, ce qui permet une analyse complète en trois phases dans le cadre d'une seule visite sur site.
Une double communication:Port USB pour la connexion directe au PC et Bluetooth sans fil en option pour le fonctionnement à distance et le transfert de données dans les installations de transformateurs dangereuses ou difficiles d'accès.
Génération automatique de rapports:Le logiciel compile automatiquement les données d'essai, les courbes de comparaison et les conclusions diagnostiques dans un document Word formaté, prêt à être inclus dans les rapports d'enquête sur les pannes.les demandes d'assurance présentées, et la documentation de garantie.
DL/T911-2004 Conformité:Le respect intégral de la norme chinoise du secteur de l'énergie pour l'analyse de la réponse de fréquence des transformateurs de puissance, assurant l'acceptabilité réglementaire des résultats diagnostiques.
Spécifications techniques
| Plage de fréquence de balayage |
100 Hz 2 MHz |
| Plage de mesure de l'amplitude |
- 100 dB 20 dB |
| Précision de fréquence de balayage |
00,005% |
| Impédance de sortie du signal |
50Ω |
| Impédance d'entrée du signal |
1MΩ |
| Amplitude de sortie du signal |
± 10 V de pic (réglable par logiciel) |
| A/D Prélèvement |
Dual-canal 16 bits à haute vitesse |
| Vitesse d'essai |
1 ¢ 2 minutes par enroulement de phase |
| La communication |
USB + Bluetooth sans fil en option |
| Les dimensions |
Pour les véhicules à moteur électrique à combustion interne, le réglage de l'ampoule de combustion doit être effectué à l'aide d'un système de freinage. |
| Norme de conformité |
Le présent règlement est obligatoire dans tous ses éléments. |
Questions fréquemment posées
Q1: Comment les essais de déformation des enroulements basés sur la FRA soutiennent-ils les enquêtes judiciaires sur les défaillances?
L'analyse de la réponse de fréquence crée une empreinte électrique unique de chaque enroulement de transformateur.ou défauts de fabrication XHBX1501 compare la réponse de fréquence après l'incident avec des courbes de référence ou d'unité sœur pour identifier les enroulements ayant subi une déformation, la gravité du déplacement et si le schéma de dommages est compatible avec le mécanisme de défaillance allégué.La double méthode de comparaison (phase horizontale A-B-C + longitudinale avant/après) fournit un objectif, des preuves quantifiables adaptées à l'analyse des causes profondes, à la justification des réclamations d'assurance et au règlement des litiges relatifs à la garantie.
Q2: Quels types de défauts d'enroulement le XHBX1501 peut-il identifier?
La technologie de balayage à haute fréquence DDS détecte quatre catégories principales de déformation:(1) Torsion et gonflement de l'enroulement de la roue de roulement de la roue de roulement de roulement ‡ déformation radiale généralement causée par des forces électromagnétiques lors d'événements de défaillance; (2) déplacement et inclinaison de la bobine: mouvement axial souvent résultant d'impacts de transport ou d'événements sismiques;(3) Déformation du court-circuit entre les virages ∙ défaillance localisée de l'isolation entre les virages adjacents; et (4) courts-circuits de contact phase à phase.Chaque type de défaut produit des signatures de réponse de fréquence distinctes que le logiciel d'analyse corréle avec des modèles de défaillance connus pour un diagnostic rapide.
Q3: Les rapports d'essai générés par l'instrument peuvent-ils servir de preuve dans le cadre de réclamations d'assurance ou de garantie?
Oui, le XHBX1501 est entièrement conforme à DL/T911-2004, la norme chinoise pour l'analyse de la fréquence sur les transformateurs.La fonction de génération automatique de rapports Word compile les données de mesure brutes, courbes de réponse de fréquence, superpositions horizontales et longitudinales de comparaison et conclusions diagnostiques dans un document formaté unique.Lorsqu'il est combiné avec une documentation et des dossiers d'étalonnage appropriés de la chaîne de dépôt, ces rapports fournissent des preuves scientifiquement défendables acceptées par les régulateurs d'assurance, les administrateurs de garantie et les panels d'arbitrage pour les réclamations de défaillance des transformateurs.
Q4: Quelle est la différence entre l'analyse de comparaison horizontale et longitudinale?
La comparaison horizontale évalue la similitude de la réponse de fréquence entre les trois phases (A, B, C) du même transformateur.Comme les trois phases partagent des caractéristiques de conception et de fabrication identiques, des écarts significatifs dans la courbe de réponse d'une phase indiquent une déformation localisée dans cette enroulement spécifique.La comparaison longitudinale recouvre la mesure actuelle par rapport aux données de référence historiques du même transformateur, généralement le dossier d'essai d'usine ou une mesure de terrain antérieure.Des écarts progressifs dans la comparaison longitudinale révèlent une dégradation graduelle de l'enroulement au fil du temps, tandis que des changements soudains suggèrent des dommages induits par des événements.L'utilisation des deux méthodes ensemble fournit le tableau de diagnostic le plus complet.
Q5: Quelles options de connectivité sont disponibles pour une utilisation sur le terrain et en laboratoire?
Le XHBX1501 offre des interfaces de communication doubles: un port USB standard pour une connexion directe à un ordinateur portable ou une tablette basée sur Windows exécutant le logiciel d'analyse,et Bluetooth sans fil en option pour une utilisation à distanceLa connectivité Bluetooth est particulièrement utile dans les environnements de sous-stations où le transformateur soumis à l'enquête peut être situé dans une zone à accès restreint, à haute altitude,ou à proximité d'équipements alimentés permettant à l'opérateur de contrôler les mesures et de revoir les données à une distance sûre sans passer de longs câbles de communication à travers la station de commutation.
