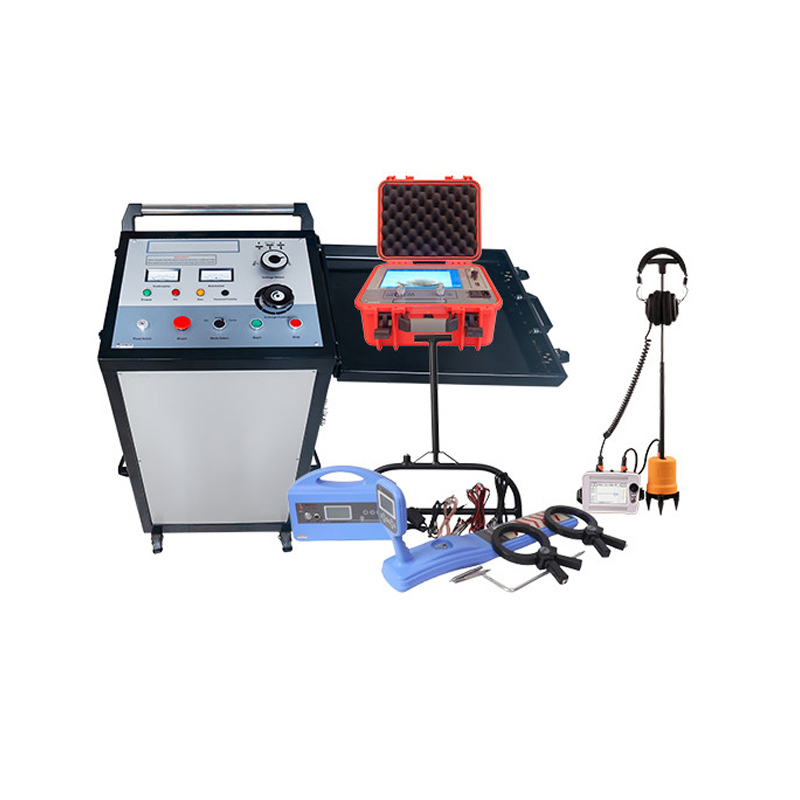

| Fonction du système |
|
1. Utiliser un courant continu ou une impulsion haute tension pour faire flasher et décharger le point de défaut du câble
2. Utiliser le principe de la réflexion des ondes progressives pour effectuer une mesure approximative de tous les types de défauts d'isolation principaux des câbles
3. Utiliser la méthode de synchronisation acoustique-magnétique pour effectuer une mesure précise de tous les types de défauts d'isolation principaux des câbles
|
| I,Hautegénérateur d'impulsions haute tension XHHV535-4T |
| Mode de sortie |
CC, Simple, Cycle |
| Tension de sortie |
0-8kV/0-16kV/0-32kV, trois tensions commutables |
| Condensateur intégré |
64μF/16μF/4μF |
| Énergie de décharge |
2048J |
| Puissance d'impact |
2000VA |
| Taux d'impulsion |
Impact automatique pendant environ 6 secondes, impact manuel pour n'importe quelle durée de contrôle |
| Commutateur de niveaux de tension de surtension |
Manuel |
| Type de réglage de la tension |
Continu |
| Indication |
Mesure de la tension côté haute tension, indication de la tension et du courant de sortie en temps réel |
| Commutateur de modes de fonctionnement |
Manuel |
| Courant de sortie continu |
60mA |
| Protection de sécurité |
Avec fonction de protection au démarrage zéro, sûr et fiable |
| Décharge |
Conception unique de mesure haute tension, à l'arrêt, elle déchargera automatiquement la capacité interne de l'appareil |
| Puissance de fonctionnement |
CA 220V±15% ,50Hz±2Hz |
| Test de tenue en tension CC |
Tension de sortie réglable et plage d'indication 0-35Kv, plage d'indication du courant de sortie 0-20A |
| Courant de brûlure |
Conditionnement des défauts (brûlage) avec un courant allant jusqu'à
60 mA @ 32 kV
|
| Sécurité |
Protection contre les surtensions, les surintensités et la surchauffe.
Décharge automatique après l'opération
|
| Indice de protection |
Non inférieur à IP54 |
| Dimensions (mm) |
534L×444W×805H mm |
| Poids total |
Ne dépassant pas 120 kg |
| II,Localisateur de défauts de câble TDR XHGG502A |
| Méthode d'essai |
Impulsion basse tension, courant d'impulsion, tension d'impulsion, impulsion multiple ARC |
| Taux d'échantillonnage |
1MHz～400MHz |
| Sortie d'impulsion |
Unipolaire |
| Amplitude d'impulsion |
300V |
| Largeur d'impulsion |
0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS |
| Portée de mesure |
≥120km |
| Plage de mesure |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| Résolution minimale |
0.07m |
| Erreur de mesure |
≤±(0.5％×L+1m),L est la longueur du câble |
| Gain du signal |
0…100%, réglable |
| Vitesse de propagation |
10…999.9m/µs |
| Impédance de sortie |
Correspondance automatique |
| Déclencheur |
Continu automatique
|
| Conditions de travail |
température -25℃～+65℃, humidité relative 85%, pression atmosphérique 750±30mmHg |
| III,Localisateur de point de défaut de câble XHDD503C |
| Mode de pointage |
Mode standard, mode amélioré, mode de réduction du bruit, mode personnalisé (ms, forme d'onde) |
| Méthode de pointage |
Méthode de différence de temps intelligente, méthode d'inspection électromagnétique, méthode de mesure acoustique |
| Précision de positionnement |
Pointage : 0,1 m, Chemin : 0,1 m |
| Affichage |
TFT ultra-lumineux 5 pouces, 800×480 vraies couleurs |
| langue |
La langue graphique est plus intuitive |
| Gain |
120dB, réglage entièrement automatique, peut également être réglé manuellement |
| Gamme de fréquences |
100～1600Hz |
| Plage dynamique |
0～112dB(16 vitesses) |
| Déclencheur synchrone |
Déclencheur synchrone entièrement automatique acoustique ; déclencheur synchrone entièrement automatique de champ magnétique |
| Plage de détection |
0.00～99.99ms,75mV～75V |
| Sonde |
Mise en sourdine automatique, sonde intelligente en métal entièrement numérique |
| Écouteurs |
Technologie de réduction du bruit et anti-interférence de qualité militaire 600Ω |
| Puissance de fonctionnement |
4*18650 Batterie au lithium standard |
| Heures de travail |
Plus de 8 heures |
| Température ambiante |
-25～65℃; humidité relative : ≤90% |
| Poids |
Hôte 0,6 kg ; Capteur 1,4 kg |
| Degré d'étanchéité |
IP65 |
| IV,Testeur complet de chemin de câble |
| Émetteur |
|
| Fréquence de sortie |
Basse fréquence (815 Hz), fréquence intermédiaire (8 kHz), haute fréquence (33 kHz), radiofréquence (83 kHz) |
| Puissance de sortie |
10W, quatre niveaux de sortie : bas, moyen, haut, plein |
| Tension de sortie |
150Vpp |
| Mode de sortie |
Méthode de connexion directe, méthode de couplage, méthode d'induction |
| Affichage |
Mode de sortie, fréquence, puissance de sortie, résistance de boucle, courant de boucle, capacité restante de la batterie, alarme de tension dangereuse, etc. |
| Pince de couplage |
Diamètre intérieur de couplage Φ150mm |
| Récepteur |
|
| Mode de fonctionnement |
Traçage, identification, Tension de pas |
| Fréquence de réception |
Basse fréquence (815 Hz), fréquence intermédiaire (8 kHz), haute fréquence (33 kHz), radiofréquence (83 kHz) |
| Affichage |
Profondeur, courant, fréquence, mode, gain, intensité du signal, date, heure, etc. |
| Profondeur de détection |
≥10m |
| V Câbles d'essai |
| (Remarque : En raison de l'existence d'une haute tension de 35 kV, des câbles haute tension spéciaux sont fabriqués et doivent être tenus à l'écart du site pendant le fonctionnement.) |
| Câble de sortie haute tension |
fil central 2,5 mm2 rouge, tenue en tension 50 kV CC, avec couche de blindage, diamètre extérieur 14 mm, longueur 10 mètres, y compris l'installation d'une grande bobine. |
| Câble de terre |
mise à la terre 3 colonnes - cœur principal 16 mm2 couleur transparente, branche 2,5 mm2, longueur 10 mètres. Y compris l'installation d'une petite bobine. |
