Système de localisation de défaut de câble portable pour câbles d'alimentation de 35 kV

Name: Système de localisation de défaut de câble portable pour câbles d'alimentation de 35 kV
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-2TS+XHDD503E
Price: 15500.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Chine
Nom de marque:	XZH TEST
Certification:	CE ISO
Numéro de modèle:	XHHV535-2TS+XHDD503E

Les informations détaillées

Lieu d'origine:

Chine

Nom de marque:

XZH TEST

Certification:

CE ISO

Numéro de modèle:

XHHV535-2TS+XHDD503E

Mettre en évidence:

High Light

Mettre en évidence:

Localisateur de défaut de câble portable 35kV

système de détection de défaut du câble d'alimentation

localisateur de défaut de câble portable avec garantie

Trading Information

Quantité de commande min:

1 Ensemble

Détails d'emballage:

Emballages en bois

Délai de livraison:

5-8 jours ouvrables

Conditions de paiement:

T/T

Capacité d'approvisionnement:

2000set/year

Description de produit

Système de localisation de défaut de câble portable indispensable pour la détection de l'isolation des câbles d'alimentation

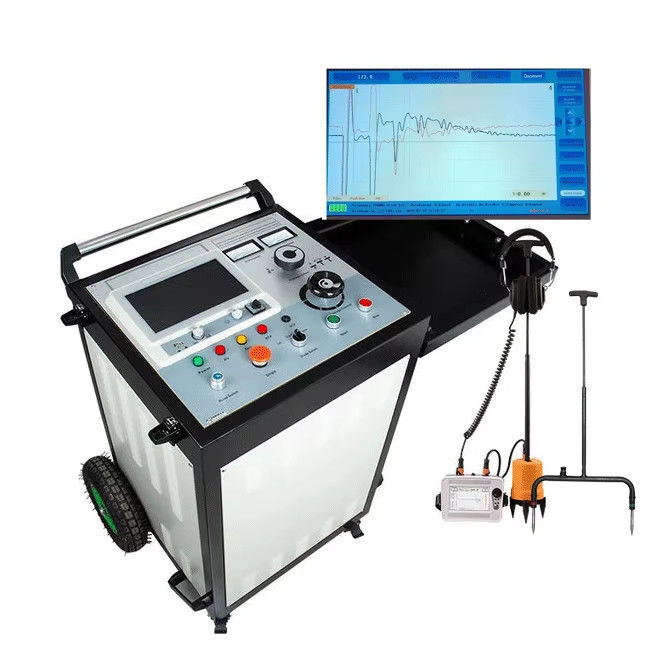

Système de localisation des défauts de câble XHHV535-2TS

LeLe numéro de série est le numéro de série de l'appareil.Le système de localisation des défauts du câble est conçu pour détecter les principales défauts d'isolation dans les câbles d'alimentation avec des niveaux de tension allant jusqu'à 35 kV et pour l'étalonnage de la longueur du câble.Ce système global comporte deux composantes principales:: un testeur de défauts de câble et un générateur d'impulsions haute tension.

Principales caractéristiques

Interface logicielle d'exploitation simple avec fonctionnement tactile
Contrôle centralisé par micro-ordinateur à puce unique
Batterie lithium-ion de grande capacité intégrée pour un fonctionnement stable et fiable
Système d'alimentation indépendant empêche les interférences lors de la décharge d'impact
Convient pour diverses défaillances de câbles, y compris les défaillances de faible résistance, de court-circuit, de circuit ouvert et de fil cassé
Efficace pour les fuites à haute résistance et les éclairs à haute résistance sur les défauts
Compatible avec les câbles d'alimentation, les câbles coaxiaux à haute fréquence, les câbles d'éclairage de rue et les câbles souterrains

Paramètres techniques

Voltage de surtension HV	Pour les appareils à commande numérique:
Courant latéral à haute tension	0 à 60 mA
Condensateur intérieur	Pour les appareils à commande numérique, les valeurs sont les suivantes:
Temps de surtension	Surtension automatique d'environ 7s, commande manuelle disponible
Énergie de surtension	1024J
Puissance de surtension	2 KVA
Le poids	≤ 120 kg
Énergie électrique	AC220V ± 15%, 50 Hz ± 2 Hz

Paramètres du pré-localisateur de défaut de câble

Fréquence d'échantillonnage: 1 MHz à 400 MHz
Amplitude de l'impulsion à basse tension: 300V±15%
Région de mesure de la distance: ≥ 120 km
La distance d'essai est de 100 m/300 m/500 m/1 km/3 km/5 km/10 km/25 km/50 km/100 km.
Largeur d'impulsion: de 0,15 à 10 μS
Résolution minimale: 0,07 m
Zone d'essai à l'aveugle: ≤ 10 m
Erreur de mesure: ≤±(0,5% × L+1m), où L est la longueur du câble
Puissance de travail: batterie au lithium 10,4AH intégrée (5 heures de fonctionnement, 2 heures de charge)

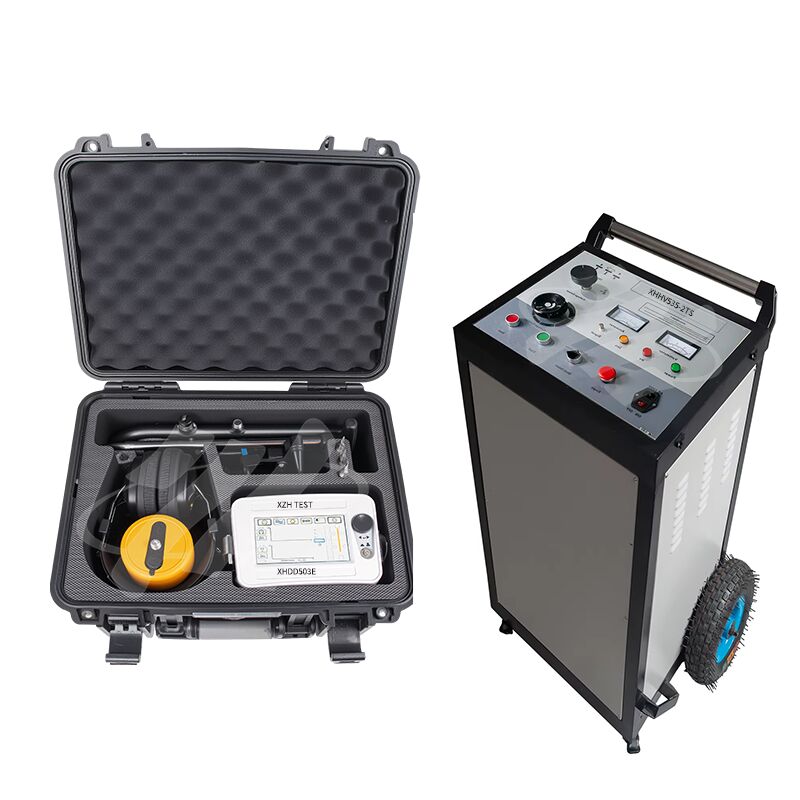

XHDD503E Indicateur de défaut de câble

LeLe numéro de série XHDD503Le pointeur de défaut de câble utilise une technologie de synchronisation acoustique-magnétique pour localiser avec précision les défauts de câble.Il détecte des phénomènes de décharge par vibration, des ondes sonores et des ondes électromagnétiques, permettant une identification précise des points de défaillance.

Applications

Convient pour diverses défaillances de câbles, y compris les défaillances de faible résistance, de court-circuit, de circuit ouvert et de câbles cassés dans les câbles d'alimentation, les câbles coaxiaux et les câbles basse tension à différents niveaux de tension,sections transversales, et des supports, ainsi que des fuites et des éclairs sur les défauts de haute résistance.

Paramètres principaux

Options de bande passante du canal sonore: All-pass, Low pass, High pass, Band pass
Réglage du canal: 8 niveaux de son, magnétique et de tension
Sortie sonore: gain de 16 niveaux (0-112 dB), impédance de 350Ω
Plage de détection: 0,00-99,99 ms, 75mV-75V
Résistance à l'écoulement de l'eau
L'alimentation électrique est assurée par 4 piles au lithium standard 18650.
Temps de veille: > 8 heures
Conditions de fonctionnement: -25°C à 65°C, humidité ≤ 90%
Les dimensions: 428L × 350W × 230H mm
Poids: 7 kg
