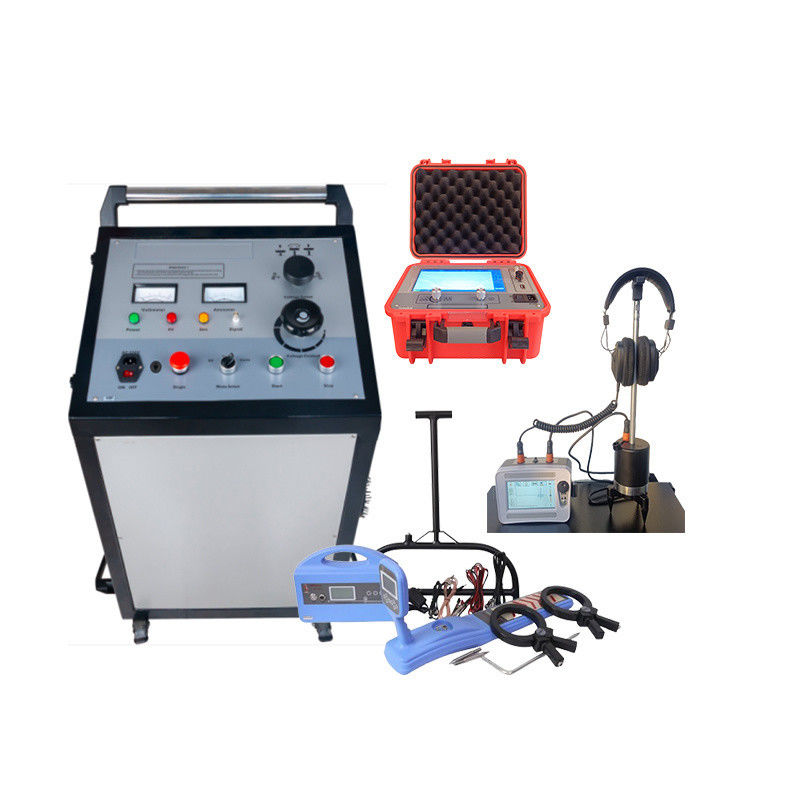

Système de détection des défauts des câbles à réflexion d'arc portable

Le système portable de détection de défauts de câbles à réflexion d'arc XZH TEST est une plateforme de diagnostic entièrement intégrée pour les réseaux de câbles d'alimentation souterrains. Combinant un pré-localisateur TDR de 400 MHz avec une technologie brevetée de réflexion d'arc à impulsions multiples, un pointeur de défaut acoustique-magnétique numérique, un localisateur de câbles et de conduites multifréquence, et un générateur de surtension haute tension de type chariot de 2048 J, ce système offre une détection de défaut de qualité professionnelle, de la pré-localisation initiale au pointage précis au centimètre près. Conçu pour les équipes de terrain des services publics, les entrepreneurs en électricité et les équipes de maintenance industrielle, le système prend en charge des câbles jusqu'à 120 km de longueur avec une résolution de pré-localisation de 0,07 m et une précision de pointage finale de <0,2 m — permettant une résolution rapide et fiable des défauts avec une excavation minimale.Configuration du système

Pré-localisateur industriel avancé doté d'un écran tactile TFT couleur de 10,1 pouces (1024×600, rétroéclairage LED de 280 nits pour une lisibilité en plein soleil) et d'un système intégré pour un fonctionnement sûr et stable. Prend en charge trois modes de test : TDR (impulsion basse tension), ICE (courant d'impulsion) et ARM breveté (méthode de réflexion d'arc avec 8 impulsions multiples). La méthode à impulsions multiples acquiert 8 ensembles de formes d'onde par impulsion haute tension unique, éliminant efficacement les interférences d'oscillation cosinus et simplifiant considérablement l'analyse des défauts à haute résistance. Stocke >8 000 enregistrements de formes d'onde BT/HT et >250 enregistrements à impulsions multiples avec exportation USB vers PC. Échantillonnage continu entièrement automatique avec réglage automatique de la plage et analyse des formes d'onde.

Fréquence d'échantillonnage :

1 MHz – 400 MHz

• Modes de test : TDR, ICE (courant d'impulsion), ARM (réflexion d'arc à 8 impulsions)
• Plage de localisation : ≥120 km (10 plages sélectionnables)
• Résolution minimale : 0,07 m |
• Zone morte de test : ≤10 mErreur de mesure : ≤±(0,5%×L+1 m)
• Amplitude d'impulsion : 300 V ±15%
• Affichage : Tactile TFT 10,1 pouces, 1024×600, 280 nits visible au soleil
• Continue >8 h, Intermittente >16 h 4,7 kg (L358×l284×H168 mm)
• CA 220 V ±10%, 50 Hz ±2 HzSynchronisation acoustique-magnétique — Précision <0,2 m

Pointeur numérique professionnel utilisant la synchronisation acoustique-magnétique pour une localisation précise des défauts. Lorsque le générateur de surtension applique des impulsions haute tension, les signaux acoustiques (thump) et électromagnétiques se propagent du point de défaut à des vitesses différentes. Le pointeur capture les deux via son capteur de terre isolé multicouche certifié IP65, calcule la différence de temps en temps réel et affiche des formes d'onde synchronisées à deux canaux sur son écran LCD tactile de 5 pouces visible au soleil. Comprend une réduction du bruit de fond BNR, une réduction du bruit de silence, quatre modes de filtrage sélectionnables (passe-tout/passe-bas/passe-haut/passe-bande) et une indication de déviation de parcours. Gain de sortie à 16 niveaux (0–112 dB) avec réglage du gain de canal et magnétique à 8 niveaux.

Précision acoustique-magnétique :<0,2 m |

Précision de l'identification de parcours :

• <0,5 m Filtrage : Passe-tout (100–1600 Hz), Passe-bas (100–300 Hz), Passe-haut (160–1600 Hz), Passe-bande (200–600 Hz) Gain de sortie :
• 16 niveaux (0–112 dB) | Impédance de sortie :
• 350 ΩAffichage : LCD tactile 5 pouces, visible au soleilBatterie :
• Continue >8 h, Intermittente >16 hProtection :
• Étanche IP65, capteur d'isolation physique multicouchePoids :
• 6,5 kg (428L×350l×230H mm)3. XHGX507 — Localisateur de câbles et de conduites (Traceur de route)
• CA 220 V ±10%, 50 Hz ±2 HzSystème émetteur-récepteur électromagnétique multifréquence pour le traçage de routes de câbles souterrains, la mesure de profondeur, la mesure de courant et l'identification de câbles. L'émetteur injecte des signaux sinusoïdaux stables dans le câble testé via une connexion directe, un couplage (pince) ou des méthodes d'induction. Le récepteur fournit un graphique à barres, un guidage par flèche et des invites vocales pour une utilisation intuitive par une seule personne. Prend en charge quatre fréquences actives plus la détection passive de 50 Hz, quatre modes d'antenne (vallée/crête/tension de pas/courant de pince), et un ohmmètre intégré pour la mesure de la résistance de boucle. Comprend un cadre en A pour la localisation de défauts à tension de pas jusqu'à 2 MΩ à la terre.

Fréquences actives :

815 Hz, 8 kHz, 33 kHz, 83 kHz + 50 Hz passif

Profondeur de détection :

• Jusqu'à 10 m | Distance maximale :
• 15 km (connexion directe)Modes d'antenne : Vallée (zéro), Crête (pic), Tension de pas, Courant de pince (cadre en A)Contrôle du gain :
• Manuel, plage dynamique de 100 dB | Affichage :
• 0–999 numérique + graphique à barresAutonomie de la batterie : Continue >8 h, Intermittente >16 hCharge d'adaptation :
• 5 Ω – 3000 Ω | Précision :
• BF ±(1–5)%, RF ±(5–12)%4. XHHV535-4TS — Générateur de surtension haute tension de type chariotSource d'énergie d'impulsion montée sur chariot de 2048 J avec banc de condensateurs à 3 vitessesGénérateur de surtension haute tension professionnel de type chariot intégrant une source haute tension CC, un banc de condensateurs de stockage d'énergie à trois vitesses (64 μF/8 kV, 16 μF/16 kV, 4 μF/32 kV), un éclateur à boules, un dispositif de décharge automatique et une commutation de niveau de tension dans un seul chariot à roulettes. Fournit 0–2048 J à chaque niveau de tension avec un courant de brûlage allant jusqu'à 240 mA pour le conditionnement des défauts. Prend en charge les modes de fonctionnement à déclenchement unique, cyclique et CC avec une temporisation d'impact automatique de 6 à 7 secondes. Comprend un interverrouillage de sécurité à démarrage à zéro, une protection contre les surtensions/surintensités/surchauffes, une décharge automatique post-opération et un boîtier IP54. Fonctionne à la fois comme générateur de surtension pour le pointage des défauts et comme testeur de tension de tenue CC (0–32 kV, 0–20 A).

Tension d'impulsion :

0–8 kV / 0–16 kV / 0–32 kV (réglable sur 3 vitesses)

Banc de condensateurs :

• 64 μF/8 kV | 16 μF/16 kV | 4 μF/32 kVÉnergie de décharge :
• 0–2048 J à chaque niveau de tensionCourant de brûlage :
• 240 mA @ 8 kV | 120 mA @ 16 kV | 60 mA @ 32 kVSécurité :
• Interverrouillage à démarrage zéro, décharge automatique, surchauffe à 85°C, IP54Dimensions :
• 550L×500l×1000H mm | Poids :
• ≤130 kgAlimentation : CA 220 V ±10%, 50 Hz ±2 HzSpécifications complètes du système
• ParamètreSpécification

1. Connecter le pré-localisateur TDR. Utiliser une impulsion BT pour les défauts à basse résistance/ouverts, ou la réflexion d'arc à impulsions multiples ARM pour les défauts à haute résistance/claquage. L'instrument capture automatiquement 8 ensembles de formes d'onde par impulsion haute tension unique pour une interprétation fiable de la distance.Traçage de parcours et identification de câble (XHGX507)
2. Déployer le localisateur de câbles et de conduites pour tracer le parcours exact du câble, mesurer la profondeur d'enfouissement et identifier positivement le câble cible dans un faisceau. Marquer le parcours à la surface du sol.Génération d'impulsions de surtension (XHHV535-4TSC)
3. Appliquer des surtensions périodiques à haute tension au niveau de tension sélectionné pour créer des signaux transitoires acoustiques et électromagnétiques détectables au point de défaut pour le pointage.Pointage précis (XHDD503C)
4. Parcourir le parcours de câble marqué avec le pointeur acoustique-magnétique. Surveiller 4 affichages simultanés de différence de temps — le point où le délai acoustique-magnétique approche de zéro est directement au-dessus du défaut, à moins de <0,2 m.Réparation de câble et nouveau test
5. Excavation précise au point marqué, réparation du câble et vérification de la restauration du service avec un test d'isolation final pour confirmer l'intégrité opérationnelle.Questions fréquemment poséesQ1 : Quels types de défauts la méthode de réflexion d'arc à impulsions multiples peut-elle gérer que le TDR conventionnel ne peut pas ?
6. La méthode de réflexion d'arc à 8 impulsions (ARM) sur le XHGG502A est spécifiquement conçue pour les défauts à haute résistance et les claquages qui produisent des réflexions faibles ou ambiguës en TDR standard. Contrairement aux méthodes à impulsions secondaires qui luttent contre les interférences d'oscillation cosinus, l'ARM capture 8 ensembles de formes d'onde par impulsion haute tension unique — garantissant des échos de défauts multiples clairs et interprétables, quelle que soit la longueur du câble, la distance du défaut ou la période d'oscillation. Ceci est particulièrement efficace pour les défauts d'infiltration d'eau dans les câbles à isolation papier et les défauts d'enveloppe à haute impédance.Q2 : Quel est l'avantage du générateur de surtension haute tension de type chariot par rapport aux unités portables ?
