Système de détection des défauts des câbles à réflexion d'arc portable

Name: Système de détection des défauts des câbles à réflexion d'arc portable
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Price: 15500 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Chine
Nom de marque:	XZH TEST
Certification:	CE, ISO
Numéro de modèle:	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:

Les informations détaillées

Lieu d'origine:

Chine

Nom de marque:

XZH TEST

Certification:

CE, ISO

Numéro de modèle:

Le nombre d'émissions de CO2 est déterminé par la méthode suivante:

Numéro de modèle.:

Le nombre d'émissions de CO2 est déterminé par la méthode suivante:

Pouvoir:

Électricité

Personnalisé:

Personnalisé

Forfait Transport:

Caisse en bois exportée

Marque déposée:

Test XZH

Origine:

Chine

Code SH:

9031809090

Capacité d'approvisionnement:

2000 pièces/an

Personnalisation:

Disponible

Service après-vente:

Service après-vente

Garantie:

12 mois

Mettre en évidence:

High Light

Mettre en évidence:

Appareil de détection de défaut de câble portable

Machine de détection de défaut de câble arc

Trading Information

Quantité de commande min:

1 unité

Prix:

Négociable

Détails d'emballage:

Étui en bois

Délai de livraison:

5 à 8 jours

Conditions de paiement:

T/T

Capacité d'approvisionnement:

2000pcs/year

Description de produit

Vue d'ensemble du produit

Le système de détection des défauts des câbles à réflexion d'arc portable XZH TEST est une plate-forme de diagnostic entièrement intégrée pour les réseaux souterrains de câbles d'alimentation.Combinaison d'un pré-localisateur TDR de 400 MHz avec une technologie de réflexion ARC à impulsions multiples brevetée, un pointeur numérique acoustique-magnétique, un localisateur de câbles multifrequence et un générateur de surtension haute tension de type 2048J,Ce système offre une détection de défaut de niveau professionnel de la pré-localisation initiale à travers une précision centimétriqueConçu pour les équipes de terrain des services publics, les entrepreneurs en électricité et les équipes de maintenance industrielle, le système prend en charge des câbles jusqu'à 120 km de longueur avec une résolution de pré-localisation de 0,07 m et une résolution < 0,05 m.2 m de précision de pointe finale , résolution de défaut en toute confiance avec un minimum de creusement.

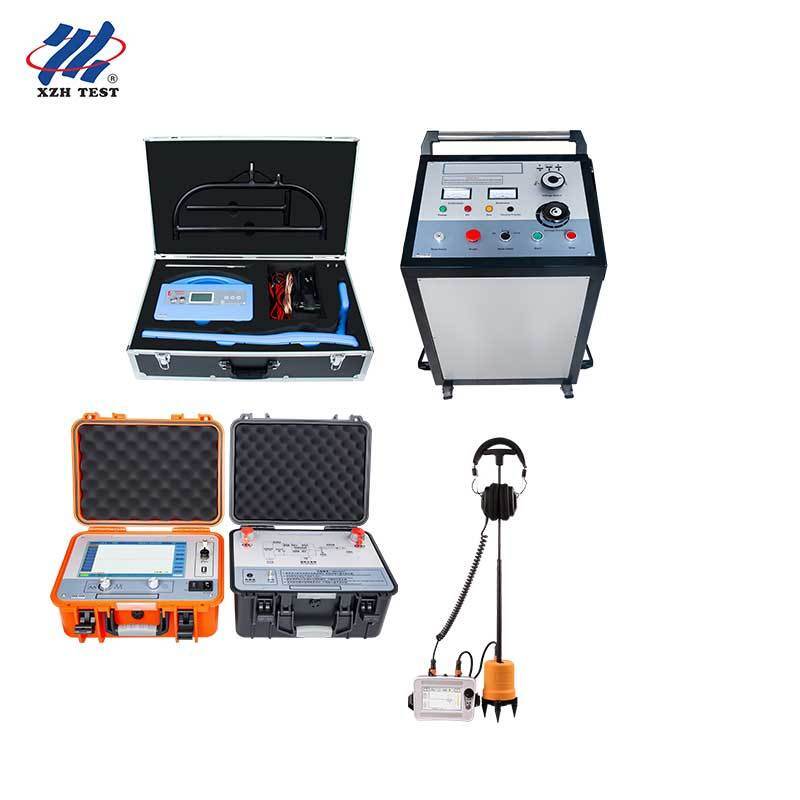

Configuration du système

Nom du produit	Modèle	Quantité utilisée	Capacité clé
Pré-localisateur de défaut de câble	Le numéro de référence est le numéro de référence.	1	TDR, ICE, ARM (impulsions multiples) ¢ 400 MHz, portée ≥ 120 km, affichage tactile de 10,1"
Indicateur de défaut de câble	Le code XHDD503C	1	Synchronisation numérique acoustique-magnétique, précision < 0,2 m, IP65
Localisateur de tuyaux de câble	Pour les véhicules à moteur électrique	1	Traçage du tracé, mesure de la profondeur/du courant, identification du câble, tension d'étape (cadre A)
Générateur de surtension HV (téléphone)	Le nombre d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2.	1	0 ̊32 kV, 2048 J, banque de condensateurs à 3 vitesses, conception de chariot

Composants du système

1. XHGG502A ¢ Pré-localisateur de défaut de câble (TDR + réflexion ARC)

Plage de défauts à haute résolution à impulsions multiples de 400 MHz

Pré-localisateur avancé de qualité industrielle doté d'un écran tactile TFT couleur complet de 10,1 pouces (1024 × 600, rétroéclairage LED de 280 nits pour la lisibilité directe de la lumière du soleil) et d'un système intégré pour la sécurité,fonctionnement stableIl prend en charge trois modes de test: TDR (impulsion basse tension), ICE (courant d'impulsion) et ARM (méthode de réflexion d'arc avec 8 impulsions multi-shot) brevetée.La méthode à impulsions multiples acquiert 8 ensembles de formes d'ondes par impulsion HV unique, éliminant efficacement les interférences d'oscillation cosinus et simplifiant considérablement l'analyse des défauts de haute résistance.000 enregistrements de forme d'onde LV/HV et > 250 enregistrements multi-impulsions avec exportation USB vers PC- Prélèvement continu entièrement automatique avec réglage automatique de la plage et analyse de la forme d'onde.

Fréquence d'échantillonnage:1 MHz 400 MHz
Les modes de test:Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de l'échantillon.
Plage de portée:≥ 120 km (10 plages sélectionnables)
Résolution minimale:0.07 m.Zone aveugle de test:≤ 10 m
Erreur de mesure:≤ ± 0,5% × L + 1 m)
Amplitude de l' impulsion:300 V ± 15%
Affichage:10.1 pouces TFT tactile, 1024×600, 280 nits visible à la lumière du soleil
Poids:40,7 kg (L358 × W284 × H168 mm)

2. XHDD503C

Synchronisation acoustique-magnétique

Un pointeur numérique professionnel utilisant une synchronisation acoustique-magnétique pour une localisation précise des défauts.les signaux acoustiques (bourdonnant) et électromagnétiques se propagent à partir du point de défaillance à des vitesses différentesLe pointeur capte à la fois via son capteur de sol isolé multicouche IP65, calcule le décalage horaire en temps réel,et affiche des formes d'ondes à double canal synchronisées sur son écran LCD tactile visible à la lumière du soleil de 5 pouces. Fonctionne avec une réduction du bruit de fond BNR, une réduction du bruit muet, quatre modes de filtre sélectionnables (all-pass/low-pass/high-pass/band-pass) et une indication d'écart de trajectoire.Gain de sortie de 16 niveaux (0-112 dB) avec réglage du canal et du gain magnétique de 8 niveaux.

Précision acoustique magnétique:Je vais vous aider.Précision d'identification du chemin:< 0,5 m
Filtrage:Les fréquences d'écoulement de l'électricité sont calculées à partir de la fréquence d'écoulement de l'électricité.
Gain de sortie:16 niveaux (0-112 dB)Impédance de sortie:350 Ω
Affichage:LCD tactile de 5 pouces, visible à la lumière du soleil
La batterie:4×18650 lithium, en veille > 8 heures
ProtégerCapteur d'isolation physique à plusieurs couches, imperméable à l'eau IP65
Poids:6.5 kg (428 L × 350 W × 230 H mm)

3. XHGX507 Localisateur de tuyaux de câble (traceur de route)

Traçage du chemin, mesure de la profondeur et du courant, identification du câble

Système émetteur-récepteur électromagnétique à fréquences multiples pour le traçage des lignes de câbles souterrains, la mesure de la profondeur, la mesure du courant et l'identification des câbles.L'émetteur injecte des signaux sinusoïdaux stables dans le câble soumis à l'essai par connexion directeLe récepteur fournit un graphique à barres, un guidage par flèche et des instructions vocales pour une utilisation intuitive par une seule personne.Prend en charge quatre fréquences actives plus une détection passive de 50 Hz, quatre modes d'antenne (vale/crête/tension de pas/courant de pince), et un ohmmètre intégré pour la mesure de la résistance de la boucle.

Fréquences actives:815 Hz, 8 kHz, 33 kHz, 83 kHz + 50 Hz passif
Profondeur de détection:Jusqu'à 10 mètres.Distance maximale:15 km (connexion directe)
Les modes d'antenne:La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.
Je peux vous aider?Manuel, 100 dB de gamme dynamiqueAffichage:0 ¢ 999 numérique + graphique à barres
Durée de vie de la batterieContinu > 8 heures, intermittent > 16 heures
Charge correspondante:5 Ω ‰ 3000 Ω.Précision:LF ± ((1 ̇5) %, RF ± ((5 ̇12) %

4. XHHV535-4TS générateur de surtension haute tension de type chariot

2048J Source d'énergie d'impulsion montée sur un chariot avec une banque de condensateurs à trois vitesses

générateur professionnel de surtension HV de type chariot intégrant une source de haute tension CC, une banque de condensateurs de stockage d'énergie à trois vitesses (64 μF/8 kV, 16 μF/16 kV, 4 μF/32 kV), une boucle de décharge,dispositif de décharge automatique, et le commutateur de niveau de tension dans un chariot à roue unique. fournit 0 ‰ 2048 J à chaque niveau de tension avec courant de combustion jusqu'à 240 mA pour le conditionnement des défauts.et modes de fonctionnement en courant continu avec synchronisation automatique de l'impact de 6 ‰ 7 secondesIl est doté d'un verrouillage de sécurité à démarrage nul, d'une protection contre la surtension/le sur courant/la surchauffe, d'une décharge automatique après opération et d'un boîtier IP54.Fonctionne à la fois comme générateur de surtension pour la détection des défauts et comme testeur de tension de résistance en courant continu (0 ∼ 32 kV), 0 ¢ 20 A).

Voltage d'impulsion:Le système d'alimentation électrique doit être équipé d'un système d'alimentation électrique à haute tension, qui est équipé d'un système d'alimentation électrique à haute tension.
Banque de condensateurs:64 μF / 8 kV 16 μF / 16 kV 4 μF / 32 kV
Énergie de décharge:0·2048 J à chaque niveau de tension
Courant de combustion:240 mA @ 8 kV. 120 mA @ 16 kV. 60 mA @ 32 kV. Je vous présente une vidéo.
Sécurité:Blocage à démarrage nul, décharge automatique, température supérieure à 85 °C, IP54
Les dimensions:550 L × 500 W × 1000 H mm.Poids:≤ 130 kg
Énergie électrique:AC 220 V ± 10%, 50 Hz ± 2 Hz

Spécifications complètes du système

Paramètre	Spécification
Modèle de système	Les données de référence doivent être fournies à l'autorité compétente.
TDR Fréquence d'échantillonnage	1 MHz 400 MHz
Plage de pré-localisation	≥ 120 km
Résolution préalable à la localisation	00,07 m (zone aveugle ≤ 10 m)
Comment déterminer l'exactitude	< 0,2 m (acustique-magnétique)
Profondeur de détection du chemin	Jusqu'à 10 m (distance maximale de 15 km)
Voltage de surtension	0 ̊32 kV (3 engrenages: 8/16/32 kV)
Énergie de décharge	0 ̊2048 J (par niveau de tension)
Type de générateur de surtension	Montage sur chariot à chariot, banque de condensateur à 3 vitesses
Marque	Test XZH
Origine	Chine
Certification	CE, ISO
Garantie	12 mois

Flux de travail complet de localisation des défauts

Test d'isolation des câbles et caractérisation des défautsEffectuer une mesure initiale de la résistance d'isolation pour confirmer la présence de défauts et caractériser le type (résistance élevée/faible, circuit ouvert/court, flashover).
La valeur de l'indicateur de défaut doit être supérieure ou égale à la valeur de l'indicateur de défaut.Connectez le pré-localisateur TDR. Utilisez l'impulsion LV pour les défauts à faible résistance ou ouverts, ou la réflexion ARC multi-impulsion ARM pour les défauts à haute résistance ou flashover.L'instrument capte automatiquement 8 ensembles de formes d'onde par impulsion HV unique pour une interprétation fiable de la distance.
Traçage des routes et identification des câbles (XHGX507)Déployez le localisateur de câbles pour tracer la trajectoire exacte du câble, mesurer la profondeur d'enfouissement et identifier positivement le câble cible à partir d'un faisceau.
Génération d'impulsions de surtension (XHHV535-4TSC)Appliquer des surtensions périodiques à haute tension au niveau de tension sélectionné pour créer des signaux transitoires acoustiques et électromagnétiques détectables au point de défaillance pour l'identification.
Indication précise (XHDD503C)Marchez sur le câble marqué avec le pointeur acoustique magnétique.Le moniteur 4 affiche la différence de temps simultanée. Le point où le retard de temps acoustique-magnétique approche de zéro est directement au-dessus de la faille., à moins de 0,2 m.
Réparation et réessai du câbleExcaver précisément au point marqué, réparer le câble et vérifier le rétablissement du service avec un test d'isolation final pour confirmer l'intégrité opérationnelle.

Questions fréquemment posées

Q1: Quels types de défauts la méthode de réflexion ARC à impulsions multiples peut-elle gérer que le TDR conventionnel ne peut pas?

La méthode de réflexion ARC à 8 impulsions (ARM) du XHGG502A est spécialement conçue pour les défauts de haute résistance et de flashover qui produisent des réflexions faibles ou ambiguës sous TDR standard.Contrairement aux méthodes d'impulsion secondaire qui luttent contre les interférences d'oscillation cosinus, ARM capture 8 ensembles de formes d'onde par impulsion HV unique garantissant plusieurs échos de défauts propres et interprétables indépendamment de la longueur du câble, de la distance de défaut ou de la période d'oscillation.Ceci est particulièrement efficace pour les défauts de pénétration d'eau dans les câbles isolés en papier et les défauts de gaine à haute impédance.

Q2: Quel est l'avantage du générateur de surtension HV de type chariot par rapport aux unités portables?

La conception du chariot XHHV535-4TSC combine la puissance élevée d'un générateur de surtension de laboratoire (2048 J à 32 kV) avec la mobilité sur le terrain.La capacité de charge de l'appareil est supérieure ou égale à 130 kg et permet le transport d'un seul opérateur sur les chantiers tout en hébergeant une banque de condensateurs commutables à 3 vitesses (4/16/64 μF) et en fournissant trois modes de fonctionnement (déclencheur unique)La décharge automatique intégrée, le verrouillage à démarrage nul et le boîtier IP54 dépassent la sécurité et la capacité de l'unité portable.

Q3: Ce système peut-il être utilisé par un seul technicien sur le terrain?

Chaque composant est conçu pour un seul opérateur avec des interfaces tactiles intuitives (10,1 pouces sur le pré-localisateur, 5 pouces sur le pointeur) et un guidage graphique.Le localisateur de tuyaux de câble XHGX507 fournit un graphique à barresLe générateur de surtension XHHV535-4TSC est monté sur roue pour faciliter le positionnement par une seule personne.Un équipage de deux personnes est recommandé pour des raisons de sécurité pendant les opérations à haute tension conformément aux protocoles de sécurité des services publics..

Q4: Quelle formation, documentation et support après-vente sont fournis?

XZH TEST fournit des manuels d'utilisation complets en anglais, la mise en service sur place et la formation de l'opérateur sur demande avec chaque système.,Nous fournissons tous les accessoires nécessaires: câble de sortie haute tension (5 m),câble de mise à la terre de protection (5 m), pinces d'accouplement (Φ150 mm), cadre A pour la détection de tension étape, chargeurs et câbles de raccordement.

Q5: Quels sont les délais de livraison, l'emballage et la capacité d'approvisionnement?

La livraison standard est de 5 à 8 jours ouvrables après confirmation de la commande.Chaque composant du système est emballé individuellement dans des boîtiers en bois renforcés de qualité d'exportation avec amortissement interne en mousse pour assurer un transit international sûrLa quantité minimale de commande est de 1 unité, avec des conditions de paiement T/T. La capacité d'approvisionnement annuelle est de 2 000 ensembles, assurant la disponibilité pour les achats individuels et les programmes d'approvisionnement à grande échelle.

Emballage et livraison

Nom de l'article	Détails
Emballage	Casques en bois renforcés de qualité d'exportation avec amortissement interne en mousse
Délai de livraison	5 8 jours ouvrables
Capacité d'approvisionnement	2, 000 ensembles par an
Quantité minimale de commande	1 unité
Conditions de paiement	T/T
Garantie	12 mois
