Localisateur de défauts de gaine de câble haute sensibilité avec pont d'équilibre galvanomètre sortie 10kV pour une détection précise des défauts

Name: Localisateur de défauts de gaine de câble haute sensibilité avec pont d'équilibre galvanomètre sortie 10kV pour une détection précise des défauts
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521B+XHHD523L
Price: 15500 USD
Availability: InStock

Détails de produit:

Place of Origin:	China
Nom de marque:	XZH TEST
Certification:	CE/ISO
Model Number:	XHHG521B+XHHD523L

Les informations détaillées

Place of Origin:

China

Nom de marque:

XZH TEST

Certification:

CE/ISO

Model Number:

XHHG521B+XHHD523L

Mettre en évidence:

High Light

Mettre en évidence:

Détection du pont d'équilibre par galvanomètre

Localisateur de défaut à haute sensibilité de 10 kV

Test du câble à zone aveugle zéro

Trading Information

Minimum Order Quantity:

1 unit

Packaging Details:

wooden packaging

Delivery Time:

5-8 work days

Payment Terms:

T/T

Capacité d'approvisionnement:

2000 unités par an

Description de produit

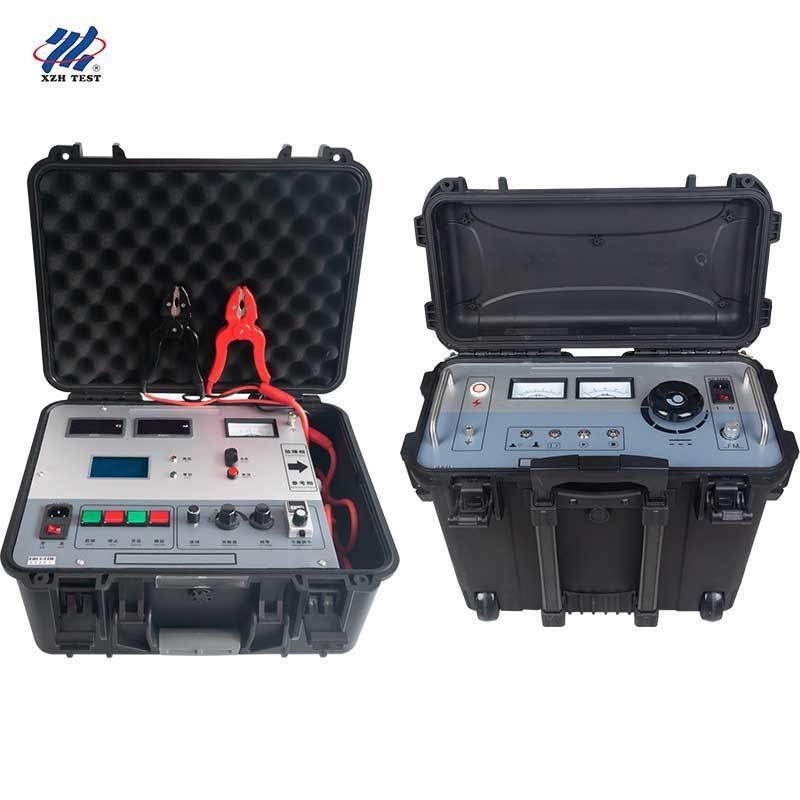

XHHG521B — Système de pont de mesure galvanométrique

Le XHHG521B est une unité de détection de défauts de gaine de câble de précision basée sur le principe du pont de MURRAY. Équipé d'un amplificateur à haute sensibilité et d'un système d'indication d'équilibre galvanométrique, il offre une précision exceptionnelle pour localiser les points de rupture à haute résistance dans les câbles d'alimentation.

Les caractéristiques clés comprennent une tension à vide de 5000 V avec une capacité de courant de court-circuit de 100 mA, un câble spécial en caoutchouc haute tension à double âme avec mesure de résistance à quatre bornes pour éliminer les erreurs de connexion, et un écran 12806 intégré avec calcul automatique de la longueur du câble. La méthode de pont de mesure galvanométrique élimine complètement les zones aveugles, ce qui la rend idéale pour les câbles courts et les défauts proches des extrémités de câble.

Principe du pont de MURRAY avec équilibre galvanométrique pour une précision de localisation de ±(0,1%·L±1)m

Tension à vide de 5000 V avec courant de court-circuit de 100 mA pour les défauts difficiles à haute résistance

Amplificateur à haute sensibilité avec indication galvanométrique pour une détection précise du point d'équilibre

La mesure de résistance à quatre bornes élimine les erreurs de résistance de connexion et de contact

Calcul automatique intégré de la distance de défaut via la saisie de la longueur du câble

Aucune zone aveugle — efficace pour les câbles courts et les ruptures proches de l'extrémité

XHHD523L — Localisateur de défaut de gaine de câble haute tension

Le XHHD523L est une unité de sortie haute tension de qualité professionnelle conçue pour la localisation rapide et précise des défauts de gaine de câble. Avec une sortie d'onde carrée réglable de 0 à 10 kV et un courant de sortie allant jusqu'à 200 mA avec une capacité de 2 kVA, il est entièrement conforme aux normes GB50150-2006 pour les tests de gaine extérieure de câble.

Il dispose d'une large plage de réglage de fréquence de 0,2 Hz à 5 Hz, d'une commutation à un bouton entre les modes de localisation et de test de tenue en tension, et d'une protection zéro pour un fonctionnement sûr. La sensibilité du récepteur est entièrement réglable pour optimiser la détection du signal dans diverses conditions de terrain et profondeurs d'enfouissement des câbles.

Tension de sortie réglable de 0 à 10 kV pour des tests polyvalents sur tous les niveaux de tension des câbles

Courant de sortie de 0 à 200 mA avec une capacité de 2 kVA pour les scénarios de défauts exigeants

Fréquence réglable de 0,2 Hz à 5 Hz pour une pénétration optimale du signal

Commutation à un bouton entre le mode de localisation et le test de tenue en tension CC

Sensibilité du récepteur entièrement réglable pour diverses conditions de terrain

Protection zéro intégrée et protections contre les surintensités

Spécifications techniques du système combiné

Paramètre	Spécification
Modèle	XHHG521B + XHHD523L
Tension d'entrée	CA 220 V (±10 %), 50 Hz (±2 Hz)
Tension de sortie	0 ~ 10 kV (Réglable)
Courant de sortie	0 ~ 200 mA
Capacité de sortie	2 kVA
Réglage de la fréquence	0,2 Hz ~ 5 Hz
Précision de localisation	±(0,1 %·L±1) m
Dimensions (L×l×H)	540 × 310 × 460 mm
Poids	35 kg
Batterie de secours	Piles 9V (intégrées)

Applications clés

Détection des points de rupture à haute résistance dans les câbles posés, en particulier les défauts linéaires à haute résistance aux jonctions intermédiaires de câble

Identification des points de rupture de type claquage avec maintien de courant stable via une source de courant constant

Détection des défauts d'isolation à faible résistance qui ne se sont pas encore rompus sous la tension de fonctionnement

Convient pour les tests de gaine extérieure de câbles haute et très haute tension monoconducteurs et tri-conducteurs de 10 kV à 500 kV

Questions fréquemment posées

Q1 : Quelles sont les différences entre XHHG521B et XHHD523L ?

Le XHHG521B est l'unité de pont de mesure de précision qui utilise le principe du pont de MURRAY avec indication galvanométrique pour une mesure de distance de défaut de haute précision (±0,1 %·L±1m). Le XHHD523L est l'unité de sortie haute tension et de localisation de défaut qui fournit une sortie réglable de 0 à 10 kV avec un contrôle de fréquence de 0,2 à 5 Hz pour la localisation de défaut sur le terrain et les tests de tenue en tension CC. Ensemble, ils forment un système complet de détection de défauts de gaine de câble.

Q2 : Qu'est-ce qui rend la méthode du pont de mesure galvanométrique supérieure ?

Le pont de mesure galvanométrique offre une sensibilité extrêmement élevée pour détecter les points de rupture à haute résistance que d'autres méthodes ont du mal à identifier. Il n'a pas de zones aveugles — contrairement aux méthodes de réflexion d'ondes qui échouent sur les câbles courts et près des extrémités de câble. La mesure à quatre bornes élimine les erreurs de résistance de connexion, et le calcul automatique via l'écran 12806 réduit considérablement le temps de test.

Q3 : Quels types de défauts de câble ce système combiné peut-il détecter ?

Le système gère trois types de défauts principaux : (1) points de rupture à haute résistance aux jonctions intermédiaires de câble ; (2) ruptures de type claquage où la source de courant constant maintient des conditions d'arc stables ; et (3) défauts d'isolation à faible résistance détectés par un mégohmmètre qui ne se sont pas encore complètement rompus, permettant une maintenance préventive.

Q4 : Ce système peut-il effectuer à la fois des tests de localisation et des tests de tenue en tension ?

Oui. L'unité XHHD523L comprend un bouton de commutation entre le mode de localisation (utilisant la méthode de tension par pas d'onde carrée pour une localisation précise des défauts) et le mode de test de tenue en tension CC (effectuant des tests de 5 kV-10 kV pendant 1 minute conformément aux normes GB50150-2006). Cela élimine le besoin de deux instruments séparés.

À propos de XZH TEST

XZH TEST est un fabricant professionnel spécialisé dans les solutions de détection et de diagnostic de défauts de câbles pour les services publics d'électricité, les entrepreneurs électriciens et les clients industriels du monde entier. Avec des technologies avancées, notamment l'analyse du pont de MURRAY, les systèmes de pont de mesure galvanométrique, le TDR et les systèmes intelligents de localisation de défauts, XZH TEST fournit des équipements fiables pour une localisation plus rapide des défauts de câbles et une meilleure fiabilité du réseau.

Contactez-nous dès aujourd'hui pour une solution personnalisée adaptée à vos besoins de maintenance de câbles.
