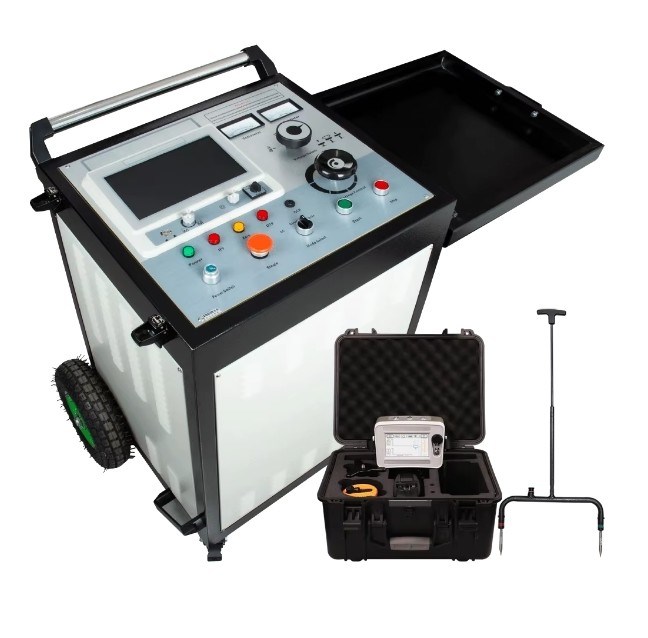

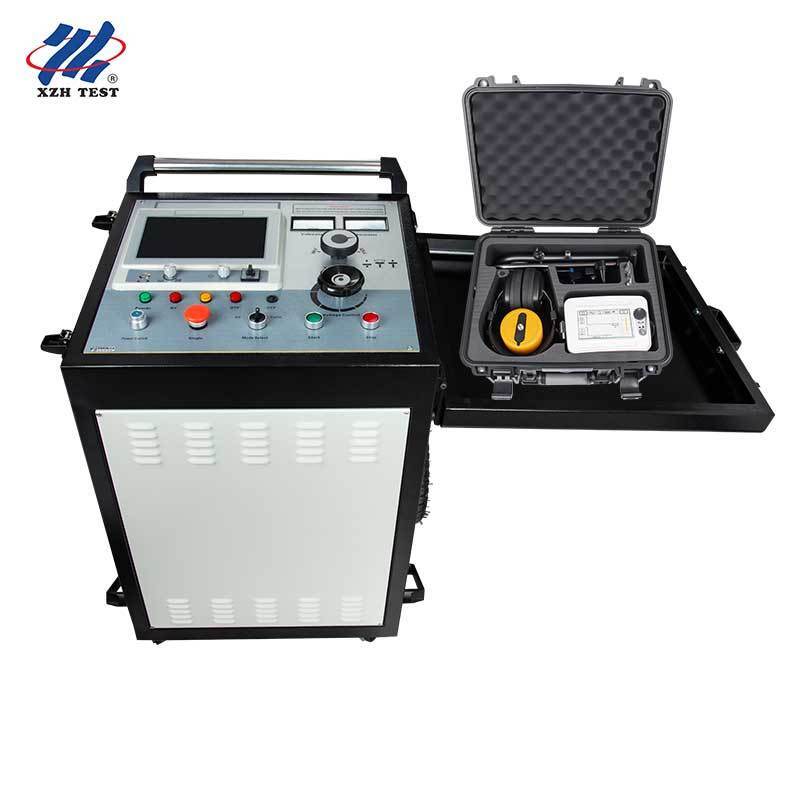

Système de localisation des défauts de câbles portables de 35 kV et moins pour les câbles d'alimentation présentant des défauts d'isolation principaux

The XZH TEST 35kV and Below Portable Cable Fault Location System (Model XHHV535-4TSB + XHDD503E) is a fully integrated diagnostic solution engineered for power cable networks operating at voltage levels up to 35 kVLe système combine un pré-localisateur de défaut de câble TDR de 400 MHz avec un pointeur de synchronisation acoustique-magnétique avancé et un générateur d'impulsions haute tension 2048J dans une plate-forme de champ coordonnée.Conçus pour les équipes de maintenance des services publics, les entrepreneurs en électricité et les équipes de service industriel,il couvre l'ensemble du processus de localisation des défauts depuis les essais d'isolation et la pré-localisation jusqu'à l'identification précise et la vérification postérieure à la réparation la livraison 0une résolution de pré-localisation de 0,07 m et une précision de localisation finale de ≤0,1 m sur des longueurs de câbles de 120 km et plus.

1. XHHV535-4TSB pré-localiteur de défaut de câble + générateur d'impulsions HV

Contrôleur TDR intégré et source d'énergie de surtension 2048J

L'unité de commande centrale intègre un pré-localisateur de défaut de câble TDR de 400 MHz avec un générateur d'impulsions haute tension à 3 rapports intégré dans un seul ensemble portable.Le pré-localisateur est doté d'une interface tactile, un microcontrôleur à puce unique, et une batterie au lithium de 10,4 Ah intégrée offrant 5 heures de fonctionnement sur le terrain.Un système d'alimentation isolé et indépendant empêche les interférences pendant la décharge d'impulsionLe générateur d'impulsions HV intégré fournit 0 ‰ 2048 J sur trois niveaux de tension commutables (8 kV / 16 kV / 32 kV) avec un cycle de surtension automatique de 4 secondes et une suppression manuelle.D'une épaisseur n'excédant pas 1 mm, courts-circuits, circuits ouverts, fuites à haute résistance et défauts de flashover sur tous les types de câbles jusqu'à 35 kV.

• Fréquence d'échantillonnage:1 MHz 400 MHz
• Plage de portée:≥ 120 km (10 plages sélectionnables)
• Résolution minimale:0.07 m.Zone aveugle:≤ 10 m
• Voltage de surtension:Le système d'alimentation électrique doit être équipé d'un système d'alimentation électrique à trois vitesses.
• Énergie de décharge:2048 J.Puissance de surtension:2 KVA
• La batterie:10.4 Ah Li-ion, charge de ~ 2 h, temps de fonctionnement de 5 h
• Poids:≤ 120 kg.Température:-20°C +50°C

2. XHDD503E Cable Faute pointeur

Synchronisation acoustique-magnétique

Un pointeur numérique professionnel utilisant une synchronisation acoustique-magnétique pour une localisation précise des défauts.les ondes sonoresLa sonde dédiée capte ces signaux,et l'unité hôte traite intelligemment et affiche la différence de temps acoustique-magnétique en temps réel. Doté de quatre modes de filtrage sélectionnables (all-pass, low-pass, high-pass, band-pass) et d'un gain de sortie de 16 niveaux (0-112 dB), il s'adapte à divers environnements de terrain.L'opérateur détermine l'emplacement exact de la défaillance.1 m directement au-dessus du câble par une orientation visuelle et audio claire.

• Précision de positionnement:≤ 0,1 m.Voltage à pas:≤ 0,5 m.Le tracé:≤ 0,5 m
• Les modes de filtrage:Les fréquences d'écoulement de l'électricité sont calculées à partir de la fréquence d'écoulement de l'électricité.
• Gain de sortie:16 niveaux (0-112 dB)Impédance:350 Ω
• Réglage du canal:8 niveaux chacun pour le son, le magnétique et la tension
• La batterie:4×18650 lithium, en veille > 8 heures
• Les dimensions:428L × 350W × 230H mm.Poids:7 kilos
• Température:-25°C ∙ +65°CL'humidité:≤ 90%

1. Test d'isolation des câbles et caractérisation des défautsEffectuer une mesure initiale de la résistance d'isolation pour confirmer la présence d'un défaut et caractériser le type de défaut ∼ faible résistance, haute résistance, court-circuit, circuit ouvert ou flashover.
2. La pré-localisation des défauts (XHHV535-4TSB TDR)Connectez le pré-localisateur TDR intégré et sélectionnez la méthode d'essai optimale en fonction des caractéristiques de défaut. Utilisez une impulsion LV pour les défauts à faible résistance/ouverts ou un flashover HV pour les défauts à haute résistance.La capture automatique de la forme d'onde identifie la distance de défaut en quelques secondes sur la plage ≥ 120 km.
3. Génération d'impulsions de surtension (unité HV XHHV535-4TSB)Appliquer des surtensions périodiques à haute tension au niveau de tension sélectionné pour créer une décharge flashover au point de défaillance.Le cycle automatique de 4 secondes assure une génération constante de signaux acoustiques et électromagnétiques pour le pointeur.
4. Traçage et marquage des routesTracer la trajectoire du câble sur la surface du sol à l'aide de la détection de signaux électromagnétiques et marquer la route pour guider la phase de repérage.
5. Indication précise (XHDD503E)Marchez sur le câble marqué avec le pointeur acoustique magnétique.Le moniteur 4 affiche la différence de temps simultanée. Le point où le retard de temps acoustique-magnétique approche de zéro est directement au-dessus de la faille., dans un rayon ≤ 0,1 m.
6. Réparation et vérification des câblesExcaver précisément au point marqué, réparer le câble et vérifier le rétablissement du service avec un test d'isolation final pour confirmer l'intégrité opérationnelle.
