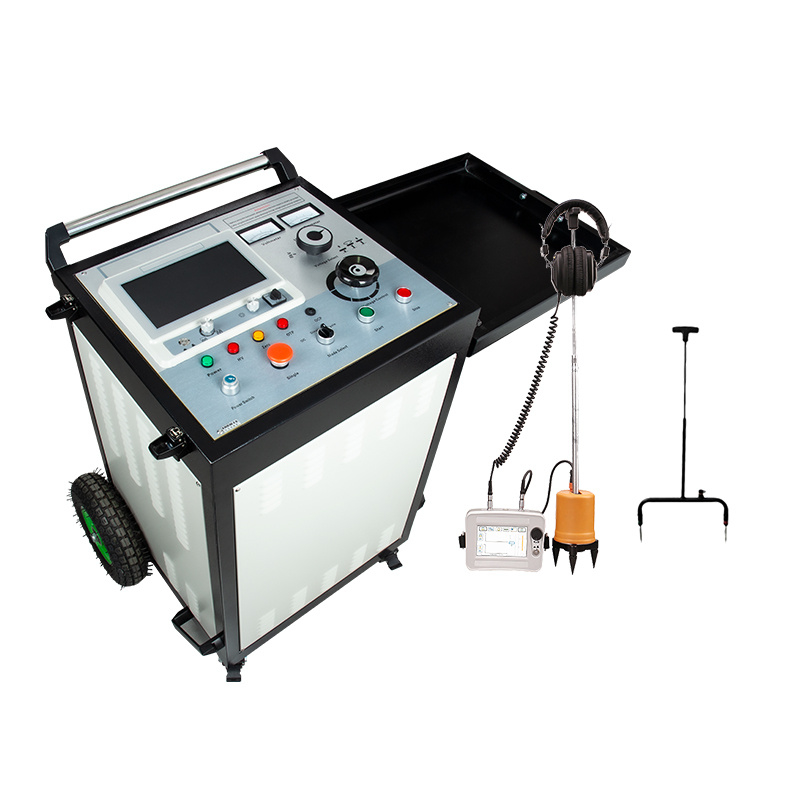

Localisateur de défaut de câble TDR portable avec écran tactile 10.1

Unité de préparation extérieure portable à quatre roues, IP43

Très facile à utiliser "tour&click" simple

une interface de bouton rotatif

Énergie de surtension/choc 2,048

Joule Test de courant continu/surge/bombing jusqu'à 32 kV, combustion jusqu'à 32 kV Puissance de travail 2000VA Méthodes de déplacement: ARC Multishot, ICE et DECAY,impulsions basse tension Circuits de sécurité intégrés pour la surveillance de la connexion à la terre (F-Ohm) et la surveillance du potentiel tactile (F-Voltage)

Caractéristique

• écran tactile TFT à couleur de 10,1 pouces;

• Système intégré, mode d'affichage et de fonctionnement sûr, stable et simple;

• avec la fonction de tester la vitesse d'onde du câble, la longueur du câble et la distance de défaut;

• Prélèvement continu entièrement automatique, capture de la forme d'onde en tout temps, rapide et précise.

• Avec réglage automatique de la plage d'essai, analyse automatique de la forme d'onde et affichage de la distance d'essai.

• Menu chinois complet, bouton tactile et de codage deux modes de fonctionnement, simple, rapide et fiable.

• Grâce à la méthode d'impulsion basse tension, à la méthode de flashover haute tension, à la technologie d'essai à impulsions multiples (8 fois), l'affichage de la forme d'onde est lisse et facile à lire.

• Lorsqu'on utilise la méthode à impulsions multiples, elle est utilisée avec un coupleur d'impulsions pour afficher 8 groupes de comparaisons de formes d'ondes de haute et de basse tension, ce qui est pratique pour la distance d'essai automatique,analyse manuelle et mesure de la distance.

• L'instrument possède de puissantes capacités de traitement des données, ce qui permet aux utilisateurs de gérer et d'archiver des fichiers de forme d'onde.

• Il dispose d'une fonction de stockage massif des formes d'ondes d'essai: les formes d'ondes testées sur place peuvent être facilement stockées dans l'instrument dans l'ordre spécifié par les règlements de dénomination chinois,afin qu'ils puissent être appelés à l'observation et à l'analyse à tout moment; il peut stocker plus de 8 000 enregistrements de forme d'onde de pulsation basse tension et de flashover haute tension, et plus de 250 enregistrements de forme d'onde de pulsation multiple.Les fichiers de forme d'onde peuvent être importés dans un logiciel informatique pour la gestion et l'analyse à l'aide de la communication USB.

• Ultra-haute luminosité, luminosité de rétroéclairage LED allant jusqu'à 280 nits, résolution 1024*600, facile à utiliser en plein soleil.

• Une batterie au lithium de grande capacité intégrée, qui permet une charge rapide et peut être testée dans un environnement sans alimentation.

Paramètres techniques

Fonction du système

1.Utilisez une impulsion de courant continu ou haute tension pour faire clignoter le point de défaillance du câble et le décharger

2.Utiliser le principe de réflexion des ondes de déplacement pour effectuer une mesure approximative de tous les types de défauts d'isolation principale des câbles

3Utiliser la méthode de synchronisation acoustique et magnétique pour effectuer une mesure précise de tous les types de défauts d'isolation principale des câbles

Je suis un générateur de surtension.

V câbles d'essai

Les méthodes de réaffectation ARC Multishot:La méthode de réflexion par arc superpose et compare une trace de référence de basse tension et une trace de défaut de haute tension capturée par décharge du condensateur à travers un filtre inductif (type bobine).

8 mesures comparatives par prise ARM sont affichées (fonction Multi-Shot), et les résultats sont évalués automatiquement.la méthode du courant d'impulsion ou de l'impulsion de surtension mesure la composante de courant de l'onde de déplacementCette technique convient aux câbles longs et aux câbles PILC.

DECAY: après l'allumage par défaut via une source de courant continu HV, la méthode DECAY mesure la composante de tension de l'onde de déplacement.Les câbles de transmission HV et les défauts présentant une tension de panne très élevée.

IFL: Localisation de défauts intermittents; pour trouver des défauts intermittents avec des caractéristiques temporairement changeantes comme celles qui se produisent souvent dans les systèmes d'éclairage de rue.

V câbles d'essai

V câbles d'essai

Je suis...- Très haut.générateur de surtension

Je suis...- Très haut.générateur de surtension
