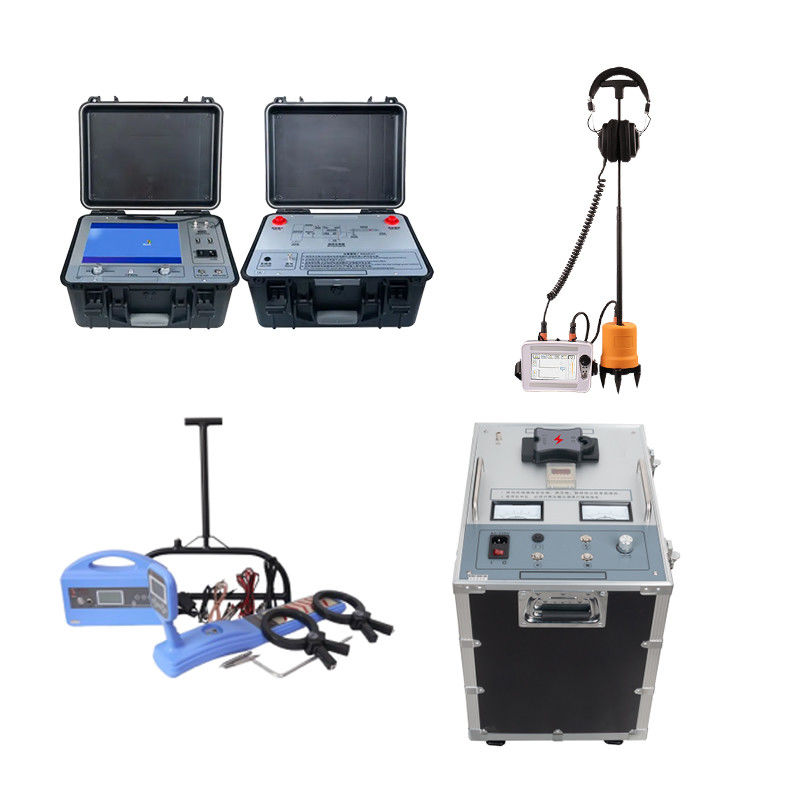

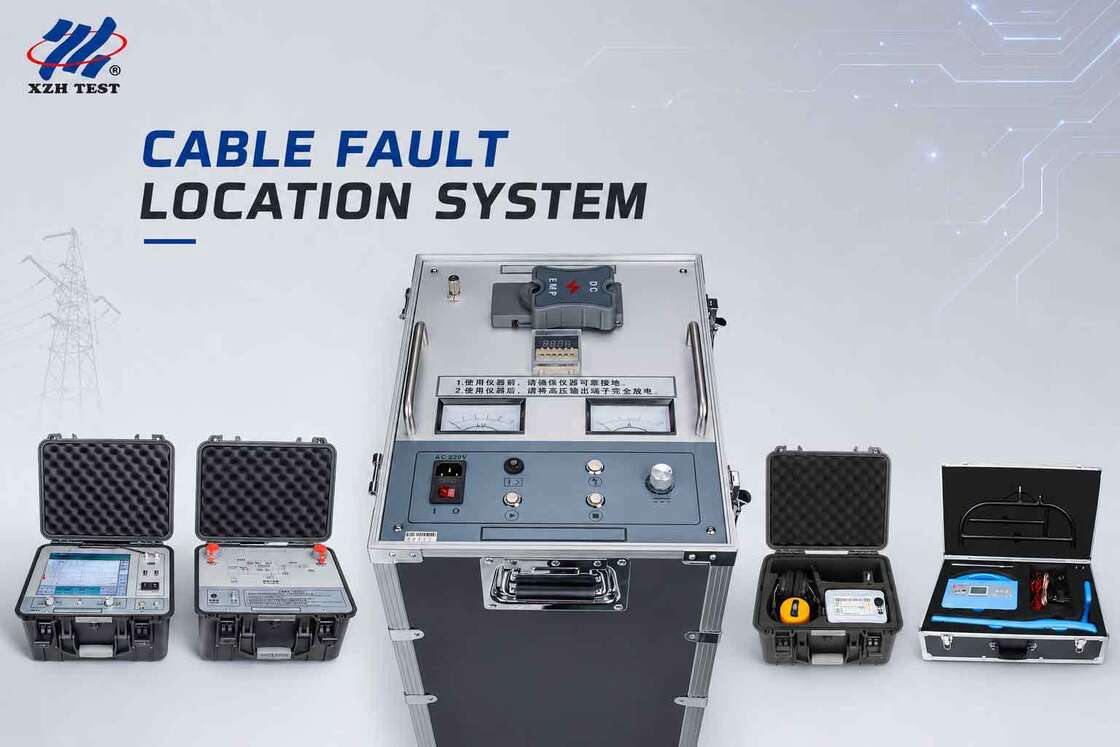

Système de détection de défauts des câbles souterrains

• Détecter avec précision et rapidité la défaillance de l'isolation principale des câbles d'alimentation ; calibrer la longueur du câble ; détecter avec précision la direction et la profondeur du câble enterré.
• Essais de tension du câble avec le courant continu standard
• Localisation de la distance du défaut sur un câble.
• Localisation des défauts de câble au sol.
• Traçage du chemin des câbles souterrains.
• Sélection d'un câble dans un faisceau de câbles.

Pré-localisation des défauts de câble

La détermination de la distance du défaut de câble (en mètres ou pieds) par rapport à l'extrémité de test est définie comme la pré-localisation du défaut de câble. C'est un aspect critique, car une pré-localisation précise du défaut de câble réduit le temps nécessaire à la localisation finale du défaut par rapport à la méthode conventionnelle du générateur de surtension et du localisateur. La pré-localisation utilise des méthodes basse tension telles que le réflectomètre temporel (TDR) et des méthodes haute tension telles que SIM, ARC, MIM, ICM/ICE et la méthode de déclin de tension.

Introduction

XHGG502Pré-localisateur de défauts de câbleest un instrument spécial pour mesurer et analyser l'état des câbles d'alimentation et la distance des défauts. Il combine la technologie électronique moderne et la technologie informatique pour réaliser le filtrage du signal, l'acquisition, le traitement des données, l'affichage graphique et l'analyse graphique afin de réaliser la mesure de la vitesse du câble, le test de la longueur du câble, le test de la distance des défauts du câble.

Unité principale Coupleur d'impulsions (échantillonneur multi-impulsions)

Caractéristiques principales

• Le signal réfléchi envoyé par le coupleur d'impulsions est affiché automatiquement, et la forme d'onde complète du circuit ouvert du câble est affichée simultanément.
• Calcul et affichage automatiques de la distance du défaut ;
• Il a la fonction de stocker des formes d'onde de test massives : les formes d'onde obtenues lors du test sur le terrain peuvent être stockées commodément dans l'instrument selon l'ordre spécifié, et peuvent être rappelées et observées à tout moment ;
• Avec interface USB d'imprimante standard ;
• Fonctionnement simple et haute fiabilité. Très bon rapport coût-performance ;
• Alimentation intégrée par batterie lithium polymère, qui peut tester les défauts de circuit ouvert et de court-circuit à faible résistance dans un environnement sans alimentation.

Les modes de fonctionnement de test dupré-localisateur de défauts de câble ARC XHGG502comprennent la méthode d'impulsion basse tension, la méthode de claquage haute tension et la méthode multi-impulsions. Ici, nous nous concentrons sur la méthode multi-impulsions qui diffère des autres appareils.

Le but de l'utilisation de la méthode multi-impulsions pour tester le défaut du câble est de faire en sorte que l'impulsion de test basse tension envoyée évite efficacement l'interférence d'oscillation cosinus importante qui se produit au moment de l'impact haute tension du câble défectueux, et d'obtenir un écho standard et clair du défaut lors de l'arc de court-circuit relativement stable au point de défaut. Et il y a un grand choix de formes d'onde de test idéales.

Les différentes hautes tensions d'impulsion, les différentes longueurs de câble, les différentes distances de défaut de câble, et la période et la durée des oscillations cosinus importantes sont très différentes. La forme d'onde collectée par la méthode simple de seconde impulsion est souvent perturbée par l'oscillation cosinus importante en raison d'un temps de délai de transmission insuffisant, et la forme d'onde est chaotique et difficile à analyser. Cela ne peut être assuré qu'en ajustant le temps de lancement retardé de l'impulsion de test ou en utilisant un dispositif d'extension d'arc moyenne tension, ce qui augmente la difficulté de fonctionnement ainsi que le poids et le coût de l'équipement. La méthode multi-impulsions surmonte ces difficultés et simplifie grandement les procédures de test. Huit ensembles de formes d'onde de test sont obtenus à partir du processus de claquage haute tension d'un impact, et il y a toujours plusieurs ensembles de formes d'onde qui sont pratiques pour l'interprétation de la distance du défaut. C'est aussi l'avantage de la méthode multi-impulsions par rapport à la méthode de seconde impulsion.

Affichage du système d'exploitation

Test de la distance du défaut de câble en mode de test de claquage haute tension, cette méthode de test convient à la détection de divers défauts à haute résistance. Il y a une forme d'onde à l'écran. En ajustant la position des deux lignes de curseur, la distance du défaut peut être déterminée.

Test de la distance du défaut de câble en mode de test ARC (multi-prises), cette méthode de test convient à la détection de divers défauts à haute résistance. Surtout pour les formes d'onde difficiles à analyser, comme les défauts de câble à faible résistance et submergés, la méthode multi-impulsions est plus facile à analyser et peut aider les utilisateurs à déterminer rapidement la distance du défaut.

Test de la distance du défaut de câble en mode de test d'impulsion basse tension. Pour les défauts de circuit ouvert (coupure) et de court-circuit à faible résistance, la distance du défaut peut être facilement mesurée.

Paramètres techniques

Introduction du panneau

1. Affichage : Écran tactile industriel de 12,1 pouces ;
2. Communication : interface de sortie de signal d'impulsion de méthode d'impulsion basse tension, interface d'entrée de signal de réception d'échantillonneur de méthode de claquage haute tension ;
3. Mise à la terre : borne de mise à la terre de sécurité ;
4. Indicateur de batterie : Indique la puissance de la batterie interne, affichée en 4 grilles ;
5. USB-1 : Carte réseau sans fil externe et appareil de communication USB ;
6. USB-2 : Carte réseau sans fil externe et appareil de communication USB ;
7. Interrupteur d'alimentation : Position "I", utiliser l'alimentation CA 220 V pour alimenter le système ;
8. Le levier "II" utilise la batterie interne pour alimenter le système ; lorsque la "prise d'alimentation" est connectée à l'alimentation CA 220 V, elle charge également la batterie en même temps ;
9. Levier "O", éteint l'alimentation du système ;
10. Prise d'alimentation : alimentation de travail de l'instrument, port de connexion CA 220 V ;
11. Fusible : l'endroit où le fusible du système d'alimentation CA 220 V est installé ;
12. Auto-test : transmet des signaux sous plusieurs impulsions ;
13. Marche/Arrêt : Allume et éteint l'alimentation de travail de l'ordinateur industriel ;
14. Amplitude : Ajustez le bouton d'amplitude lors de la collecte des formes d'onde pour modifier l'amplitude des formes d'onde collectées ;
15. Voyant lumineux : le voyant lumineux reflétant la méthode d'inspection ;
16. Décalage : Ajustez le bouton de décalage lors de l'acquisition des formes d'onde pour modifier la hauteur de la ligne de base des formes d'onde acquises ;

Liste de colisage

Traçage de câble, Localisation, Identification de câble, Réparation et nouveau test

Traçage de câble

Souvent, la localisation du défaut de câble prend plus de temps car le traçage du câble testé (CUT) n'a pas été effectué ou le chemin du câble est inconnu. Le chemin exact du câble est déterminé en utilisant la méthode d'induction audio.

Dans la méthode d'induction audio, un signal sinusoïdal CA stable à haute fréquence provenant d'un générateur de fréquence audio est injecté dans le CUT à l'extrémité de test, qui complète son chemin à travers la terre et est disponible sur toute la longueur du câble. Une bobine de capteur de traceur de câble parallèle au sol connectée à un récepteur audio capte les signaux, qui sont affichés sur le récepteur visuellement sous forme de graphiques et sous forme de sons capturés par des écouteurs. Le signal le plus fort est reçu exactement au-dessus du câble et la force du signal diminue si la bobine de recherche est de chaque côté du câble ou éloignée de celui-ci. Le chemin du câble est déterminé en trouvant les signaux audio maximum sur le récepteur audio et les écouteurs.

Description

Le localisateur de canalisation de câble souterrain XHGX507 est principalement utilisé pour la localisation de défauts de câble, l'identification de câble, la mesure du chemin et de la profondeur du câble. Il peut accomplir des tâches qui ne pouvaient être réalisées qu'avec plusieurs ensembles d'instruments par le passé.

Principe de fonctionnement

Le localisateur de canalisation de câble souterrain est conçu sur la base de la méthode d'induction électromagnétique et de l'application du principe de communication.

1. Le signal électromagnétique est généré par l'émetteur, et le signal est transmis au câble souterrain testé par différentes méthodes de connexion de transmission.
2. Après que le câble souterrain induit le signal électromagnétique, un courant induit est généré sur le câble, et le courant induit se propage le long du câble à distance.
3. Dans le processus de propagation du courant, des ondes électromagnétiques sont rayonnées vers le sol à travers le câble souterrain. Lorsque le récepteur détecte au sol, le signal d'onde électromagnétique sera reçu au sol au-dessus du câble.
4. La position, la direction et le défaut du câble souterrain peuvent être jugés par le changement de la force du signal reçu.

Caractéristiques

• L'écran LCD grand format affiche la force du signal, et la barre, les flèches et les invites vocales permettent à l'opérateur de juger facilement la position souterraine du câble et le point de défaut. Une seule personne peut tout faire.
• Conception entièrement numérique, affichage graphique LCD grand format clair et localisation fiable
• Portable et léger, facile à transporter
• Batterie rechargeable intégrée
• Ohmmètre intégré pour mesurer la résistance de boucle du câble
• Peut être utilisé pour détecter des défauts d'isolation jusqu'à 2 MΩ à la terre
• Avec fonction de rétroéclairage pour s'adapter au fonctionnement de nuit
• Ohmmètre intégré pour mesurer la résistance de boucle du câble
• Affichage de la profondeur et du courant du câble

Composants principaux

Ce localisateur de canalisation de câble est principalement composé d'un émetteur et d'un récepteur, avec des accessoires de deux pinces, un cadre en A et les fils de connexion nécessaires.

Paramètres techniques

Émetteur

Récepteur

Liste de colisage

Cas d'application

Localisation de défauts de câble

Sur la base de la distance approximative du défaut calculée par le pré-localisateur et de la zone suspecte marquée à l'aide de la procédure de traçage de câble, la localisation exacte du défaut de câble ou le pointage du défaut est effectué.

Localisation des défauts à haute résistance et des défauts de claquage

Pour localiser les défauts à haute résistance et les défauts de claquage, une surtension HV est appliquée périodiquement dans le câble défectueux à l'aide d'un générateur de surtension, produisant un son de martèlement au point de défaut et un champ magnétique puissant autour du câble. Ces signaux acoustiques et magnétiques sont captés à l'aide d'un capteur (micros de sol sensibles) et affichés simultanément sur le récepteur localisateur sous forme de graphiques et les signaux acoustiques sont entendus dans les écouteurs. Comme les deux signaux, acoustique et magnétique, sont produits simultanément au point de défaut, le point de défaut exact est localisé précisément ; où le délai entre eux est proche de zéro. Le champ magnétique aide également l'utilisateur à déterminer la position du capteur, ce qui facilite la localisation.

Introduction

L'instrument de localisation de défauts de câble utilise la méthode de synchronisation acoustique et magnétique pour déterminer le point de défaut du câble d'alimentation. Le claquage électronique est généré par le générateur de décharge d'impact, capté et amplifié par la sonde correspondante, et la localisation précise du point de défaut est déterminée par jugement auditif et visuel. C'est un appareil qui réalise le positionnement précis du point de défaut du câble dans la plage de mesure approximative et collecte la différence de temps acoustique et magnétique. Il intègre la technologie de positionnement, le test assisté par chemin et d'autres technologies, fournissant plusieurs modes de test et des informations d'invite riches et diverses pour réaliser efficacement et avec précision la localisation des défauts de câble.

Cet instrument de localisation fixe convient aux défauts à faible résistance, aux courts-circuits, aux circuits ouverts et aux déconnexions des câbles d'alimentation, des câbles coaxiaux haute fréquence, des câbles d'éclairage public et des fils enterrés fabriqués à partir de divers matériaux avec différentes sections transversales et différents milieux, ainsi qu'aux fuites à haute résistance et aux claquages à haute résistance. Défaut. Les paramètres techniques sont conformes aux exigences anti-interférences pour les équipements de test utilisés dans les sites industriels "GB/T 18268.1".

Il est conforme aux exigences de la norme pour la fixation acoustique et magnétique dans la norme "DL/T 849.2-2019 Conditions techniques générales pour les testeurs spéciaux d'équipements électriques Partie 2 : Instrument de localisation de défauts de câble".

Caractéristiques

1. L'écran LCD tactile haute luminosité de 5 pouces assure la visibilité sous le soleil.
2. Adopte la technologie de positionnement synchrone acoustique et magnétique pour calculer automatiquement la différence de temps acoustique et magnétique.
3. La valeur de gain et la valeur de déclenchement du signal acoustique et du signal magnétique peuvent être ajustées manuellement pour s'adapter à divers environnements.
4. Il dispose d'une technologie de réduction du bruit de fond et permet de choisir parmi diverses méthodes de filtrage.
5. Il dispose de fonctions de réduction du bruit de fond BNR et de réduction du bruit par silence.
6. Il dispose d'une indication de déviation de chemin.
7. Équipé de capteurs de signal à isolation physique multicouches, indice d'étanchéité IP65.
8. Batterie lithium intégrée de grande capacité, longue autonomie en veille, équipée d'un chargeur rapide.
9. Petit et léger, facile à utiliser, et interface homme-machine simple.

Indicateurs techniques

Principe de fonctionnement

Cet appareil utilise la méthode de synchronisation acoustique et magnétique pour localiser précisément les défauts. C'est une méthode de localisation très précise et unique. Son principe est basé sur la méthode traditionnelle de détermination acoustique des points et ajoute la détection et l'application de signaux électromagnétiques.

Lorsque le générateur haute tension effectue une décharge d'impact sur le câble défectueux, le son généré par la décharge au point de défaut est transmis au sol. Le signal sonore est capté par une sonde haute sensibilité. Après amplification, un son "pop" peut être entendu en écoutant avec des écouteurs.

La sonde intégrée de la sonde reçoit le signal du champ magnétique en temps réel, et utilise le principe selon lequel la vitesse de propagation du champ magnétique est beaucoup plus élevée que la vitesse de propagation du son pour déterminer la distance du point de défaut en détectant la différence de temps entre le signal électromagnétique et le signal sonore. Continuez à déplacer la position du capteur pour trouver le point avec la plus petite différence de temps acoustique-magnétique, puis la localisation exacte du point de défaut sera en dessous.

Les instruments traditionnels de mesure acoustique légale n'utilisent généralement que des écouteurs pour surveiller, ou sont complétés par le balancement de l'aiguille du compteur pour identifier le son de décharge au point de défaut. Comme le son de décharge disparaît instantanément et n'est pas très différent du bruit ambiant, il pose souvent de grandes difficultés aux opérateurs peu expérimentés. La méthode de synchronisation acoustique-magnétique évite efficacement les problèmes ci-dessus de la méthode de mesure acoustique traditionnelle.

Liste de colisage

Introduction du panneau de commande

1. Réglage : Appuyez sur le bouton de réglage pour accéder à l'interface de réglage, et tournez le bouton de réglage pour définir les paramètres de réglage ;
2. Alimentation : Allume et éteint l'alimentation du système. Lors de l'allumage du système, vous devez maintenir le bouton d'alimentation enfoncé pendant 3 à 4 secondes jusqu'à entendre un long "bip", puis vous pouvez relâcher le bouton ; lors de l'extinction, vous devez maintenir le bouton d'alimentation enfoncé pendant 3 à 4 secondes ;
3. Affichage : Écran tactile de 5 pouces.

1. Capteur : Port de connexion du capteur de sonde ;
2. Charge : Port de connexion du chargeur ;
3. Prise casque dédiée.

Introduction de l'interface et des fonctions

L'interface d'exploitation comprend une zone d'affichage de forme d'onde et une zone de réglage des paramètres. Les fonctions de chaque partie sont introduites une par une selon le logo de la figure ci-dessus.

1. 1/2 : Réglage du gain sonore / réglage du déclenchement sonore
2. 3/4 : Réglage du gain du champ magnétique / réglage du déclenchement du champ magnétique
3. 5 : Indication de la sonde
4. 6 : Filtrage passe-tout
5. Filtrage passe-bas
6. Filtrage passe-haut
7. Filtrage passe-bande
8. 7. Réglage du silence
9. 8. Réglages BNR
10. 9. Réglage du volume
11. 10. Affichage de l'alimentation
12. 11. Intensité sonore : indication de l'intensité sonore et affichage numérique correspondant.
13. 12. Signal électromagnétique : Initialisation terminée, vous pouvez échantillonner le logo (l'éclair est jaune) ; logo muet ou capteur tactile (l'éclair est blanc).
14. 13. Force du champ magnétique : indication de la force du champ magnétique et affichage numérique correspondant.
15. 14. Quatre ensembles de données de différence de temps acoustique et magnétique, affichant la différence de temps acoustique et magnétique pour référence de l'utilisateur afin d'améliorer la précision de la localisation.

Pour localiser les défauts à haute résistance et les défauts de scintillement, un générateur de surtension est utilisé pour appliquer périodiquement des surtensions élevées dans le câble défectueux, produisant un son de martèlement au point de défaut et un champ magnétique puissant autour du câble. Ces signaux acoustiques et magnétiques sont captés à l'aide de capteurs (micros de sol sensibles) et affichés simultanément sur le récepteur de localisation sous forme graphique, et le signal acoustique peut être entendu dans les écouteurs. Comme les signaux acoustiques et magnétiques sont générés simultanément au point de défaut, le point de défaut exact peut être localisé ; le délai entre eux est proche de zéro. Le champ magnétique aide également les utilisateurs à déterminer la position du capteur, ce qui facilite la localisation du défaut.

Description

Le générateur d'impulsions haute tension est entièrement conforme aux DL/T846-2016 "Conditions techniques générales pour les équipements de test haute tension" et DL/T474-2017 "Lignes directrices pour la mise en œuvre des tests d'isolation sur site". Il est principalement utilisé pour la décharge d'impact lors des tests de défauts de câbles avec des niveaux de tension de 35 kV et moins ; il peut également être utilisé pour les tests de tenue en tension CC d'autres équipements électriques.

Cet appareil intègre une source haute tension CC, un condensateur de stockage d'énergie et un éclateur à bille de décharge en un seul. Cet équipement remplace complètement le transformateur de test traditionnel pesant des centaines de kilogrammes, la boîte de commande et le condensateur de stockage d'énergie d'impulsion (généralement un ensemble de transformateur de 5 kVA pèse plus de 60 kg, et la boîte de commande plus de 30 kg, et plus de 20 kg de condensateurs de stockage d'énergie d'impulsion).

L'alimentation adopte des composants électroniques haute tension spéciaux de haute précision et de haute stabilité et une technologie haute tension haute fréquence, ce qui rend la machine entière simple en structure et ultra-légère. Le générateur d'impulsions adopte une conception et un mode de fonctionnement humanisés, qui sont sûrs et fiables. Il atteint réellement l'effet de ne pas être endommagé par l'impact, et il peut également fonctionner normalement lorsque la haute tension est court-circuitée à la terre. C'est actuellement l'équipement haute tension d'impact CC portable le plus léger et le plus convivial. C'est un produit idéal pour la détection de défauts de câbles d'alimentation.

Paramètres techniques

Introduction du panneau

1. Sortie haute tension (CC) : Lors du test de tenue en tension CC, connectez le câble de sortie haute tension.
2. Sortie haute tension (EMP) : Pendant la décharge d'impulsion, connectez le câble de sortie haute tension.
3. Mise à la terre de sécurité : Le boîtier de l'instrument est mis à la terre pour éviter l'électrocution du boîtier de l'instrument ou du personnel.
4. Réglage de l'heure : Réglez l'intervalle de temps de décharge.
5. Voltmètre : Indication de la tension de sortie haute tension, utilisée pour afficher la valeur de tension en temps réel.
6. Prise d'alimentation : Alimentation de travail de l'instrument, CA 220 V ± 10 % / 50 Hz ± 1 Hz.
7. Porte-fusible de sécurité : L'emplacement d'installation du tube de sécurité dans le système d'alimentation CA 220 V.
8. Interrupteur d'alimentation : La position "I" indique l'allumage de l'alimentation CA 220 V pour alimenter le système ;
9. Le levier "0" signifie l'extinction de l'alimentation CA 220 V pour alimenter le système.
10. Interrupteur de protection contre les surintensités : Appuyer sur le statut indique que la fonction de protection contre les surintensités a démarré ; lorsqu'il rebondit, cela indique que l'instrument a déclenché la protection contre les surintensités.
11. Bouton de démarrage / voyant de position zéro :
12. ① Lorsque le voyant de position zéro est allumé (jaune), cela indique que l'appareil est en position zéro. Appuyer sur le bouton de démarrage peut démarrer la sortie haute tension ;
13. ② Lorsque le voyant de position zéro n'est pas allumé, cela indique que l'appareil n'est pas en position zéro. Après avoir tourné le bouton de réglage de la tension dans le sens inverse des aiguilles d'une montre jusqu'à la position zéro, le voyant de position zéro s'allume, puis appuyer sur le bouton de démarrage peut démarrer la sortie haute tension.
14. Bouton d'arrêt / voyant haute tension : Lorsque le test est terminé ou qu'une anomalie se produit, appuyez sur ce bouton pour couper la sortie haute tension. Le voyant haute tension allumé indique que la sortie haute tension a été activée ; le voyant haute tension éteint indique que la sortie haute tension s'est arrêtée.
15. Bouton de réglage de la tension : utilisé pour ajuster la taille de la tension ; ajustez la haute pression de sortie dans le sens des aiguilles d'une montre pour augmenter de petit à grand, et dans le sens inverse des aiguilles d'une montre pour diminuer de grand à petit.
16. Bouton de décharge : En état d'arrêt haute tension, appuyer sur ce bouton peut décharger manuellement l'électricité stockée en interne.
17. Ampèremètre : indication du courant de mesure basse tension.

Liste de colisage

N'hésitez pas à nous contacter pour toute question ou demande supplémentaire ! Merci !
