Système portable de localisation des défauts de câbles pour les défauts d'isolation des câbles souterrains

Name: Système portable de localisation des défauts de câbles pour les défauts d'isolation des câbles souterrains
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Le nombre d'unités utilisées est déterminé en fonction de l'indicateur de puissance.
Price: 15500.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Xi'an, Shaanxi, Chine
Nom de marque:	XZH TEST
Certification:	ISO,CE
Numéro de modèle:	Le nombre d'unités utilisées est déterminé en fonction de l'indicateur de puissance.

Les informations détaillées

Lieu d'origine:

Xi'an, Shaanxi, Chine

Nom de marque:

XZH TEST

Certification:

ISO,CE

Numéro de modèle:

Le nombre d'unités utilisées est déterminé en fonction de l'indicateur de puissance.

Mettre en évidence:

High Light

Mettre en évidence:

Localisateur de défaut de câble portable

Testeur d'isolation des câbles souterrains

système de détection de défauts de câble

Trading Information

Quantité de commande min:

1 unité

Détails d'emballage:

Étui en bois

Délai de livraison:

8 à 10 jours

Conditions de paiement:

t/t

Capacité d'approvisionnement:

1000 ensembles par an

Description de produit

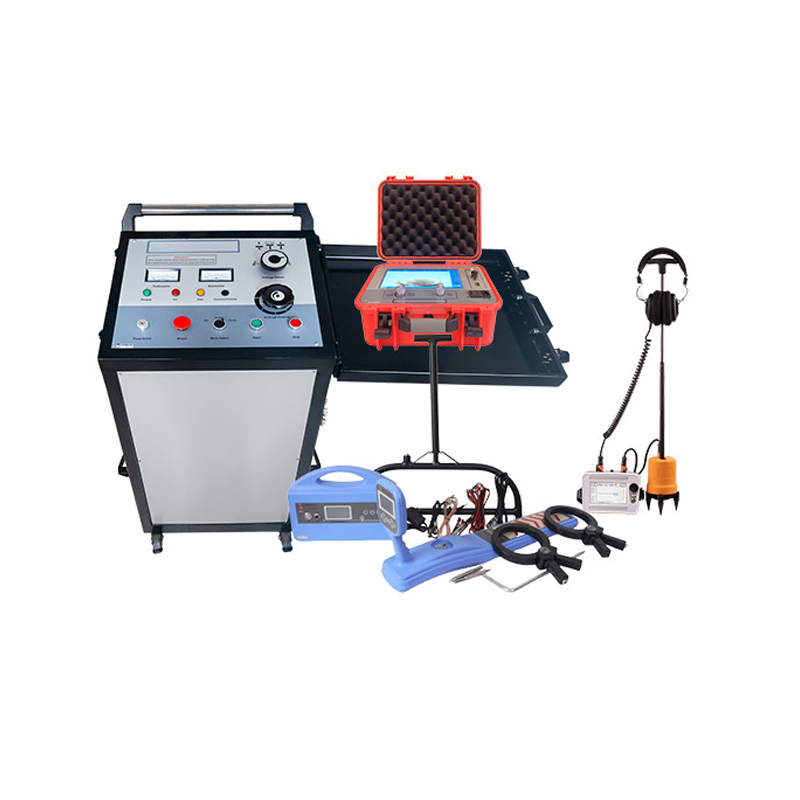

XZH TEST Système portable de localisation des défauts du câble

Système de détection de défauts précis pour les défauts de l'isolation principale des câbles souterrains

Fonctionnalité du système

Utilise une impulsion en courant continu ou haute tension pour faire clignoter les points de défaillance du câble et les décharger
Utilise le principe de réflexion des ondes de voyage pour la mesure approximative des défauts de câble
Utilise la méthode de synchronisation acoustique-magnétique pour la mesure précise des défauts d'isolation

Générateur de surtension haute tension XHHV535-4T

Mode de sortie	DC, simple, cycle
Voltage de sortie	0-8kV/0-16kV/0-32kV, trois tensions commutables
Condensateur intégré	Pour les appareils à combustion interne
Énergie de décharge	2048J
Puissance d'impact	Pour les appareils électroniques
Taux de poussée	Impact automatique pendant environ 6 secondes, impact manuel pendant tout temps de commande
Caractéristiques de sécurité	Protection contre le démarrage nul, décharge automatique, protection contre la surtension/le courant/la chaleur (classification IP54)
Les dimensions	534L × 444W × 805H mm
Le poids	Pas plus de 120 kg

Localisateur de défaut de câble TDR XHGG502A

Méthodes d'essai	Pulsation à basse tension, courant d'impulsion, tension d'impulsion, pulsation multiple ARC
Taux d'échantillonnage	1MHz à 400MHz
Portée de la mesure	≥ 120 km
Résolution minimale	0.07m
Erreur de mesure	≤±(0,5% × L+1m), L est la longueur du câble
Conditions de fonctionnement	-25°C+65°C, humidité à 85%, pression à 750±30 mmHg

Indicateur de défaut de câble XHDD503C

Les modes à point fixe	Standard, amélioré, réduction du bruit, personnalisé (ms, forme d'onde)
Précision de positionnement	0.1m pour le point fixe et le tracé
Affichage	TFT de 5 pouces (800×480 couleurs réelles)
Les gains	120 dB (réglage automatique ou manuel)
Temps de travail	Plus de 8 heures avec des batteries au lithium 4*18650
Le poids	Hôte 0,6 kg; capteur 1,4 kg

Les câbles d'essai

Nom de l'organisme:Des câbles spéciaux à haute tension sont nécessaires en raison d'un fonctionnement de 35 kV.

Cable de sortie haute tension:2.5 mm2 de noyau (rouge), 50 kV de courant continu, blindage, diamètre extérieur de 14 mm, longueur de 10 m avec grande bobine
Le câble de terre:Terrainage à trois colonnes (16 mm2 de noyau principal, 2,5 mm2 de branche), longueur de 10 m avec petite bobine

Système en fonctionnement
