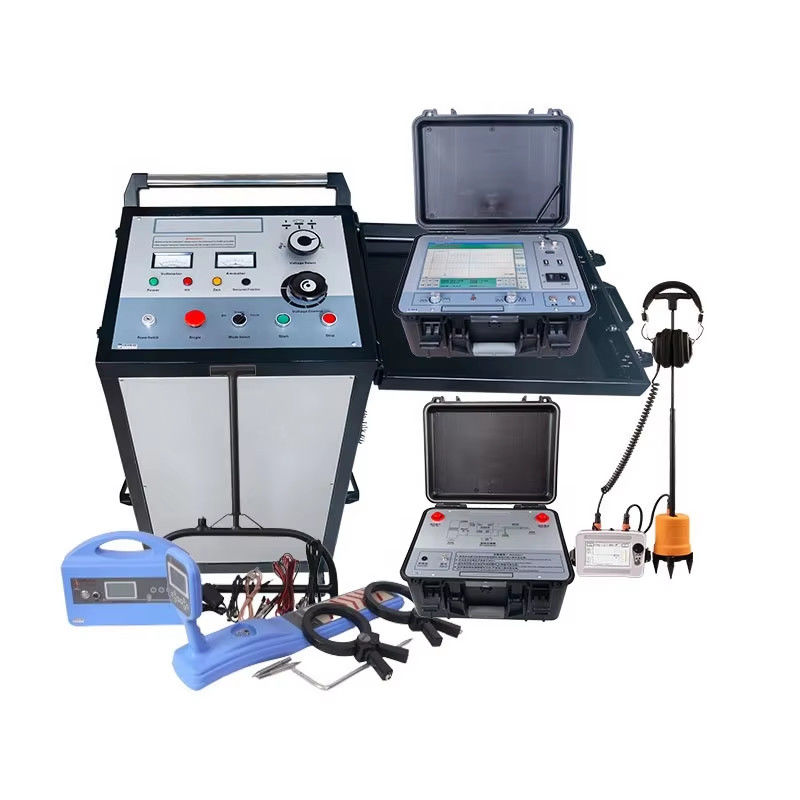

Système de localisation de défauts de câbles portable XZH XHGG502+XHDD503D+XHGX507+XHHV535-4TS
Cet ensemble d'équipements est utilisé pour détecter avec précision et rapidité les défaillances d'isolation principales des câbles d'alimentation avec des niveaux de tension de 35KV et moins ; calibrer la longueur du câble ; détecter avec précision la direction et la profondeur d'enfouissement du câble.
★ Pré-localisation des défauts de câbles : avec le réflectomètre XHGG502 basé sur la méthode de réflexion d'impulsion basse tension (TDR), et la méthode de dégradation haute tension (amorçage) (DECAY), la méthode de réflexion d'arc à impulsions multiples (ARC).
★ Traçage du trajet du câble, détection de la profondeur d'enfouissement : le localisateur de câbles XHGX507 est un localisateur entièrement numérique avec un affichage clair et un positionnement fiable. Instructions d'utilisation graphiques et indication sonore, ce qui en fait le localisateur de canalisations le plus facile à utiliser aujourd'hui.
Alimenté par une batterie rechargeable, il peut également afficher la profondeur et le courant du câble.
Le 507 est un testeur de défauts de câbles multifonctionnel, qui peut être utilisé pour la localisation des défauts de câbles, l'identification, les tests complets du trajet et de la profondeur.
★ Localisation précise des défauts de câbles : XHDD503D utilise la méthode de synchronisation acoustique-magnétique, équipé d'un générateur de surtension de 2048 J et d'un récepteur de signal numérique intelligent.
Le système de localisation de défauts de câbles portable est configuré avec le localisateur de défauts de câbles ARC amovible avec une luminosité ultra-élevée, un grand écran LCD de 12,1 pouces avec contrôle tactile, ce qui rend le processus de pré-localisation rapide, facile et efficace.
Le générateur de surtension haute tension 2048 J XHHV535-4TS est accompagné d'un commutateur de niveaux de surtension qui permet d'atteindre l'énergie d'impulsion de surtension maximale à 8, 16 et 32 kV.
Il dispose de systèmes d'assurance de la sécurité de l'opérateur et fournit une solution technique fiable et complète pour les défauts de câbles basse et moyenne tension.
|
Méthodes de pré-localisation |
Méthode d'impulsion basse tension |
|
|
ARC (multi-coups) |
|
|
Méthode d'amorçage haute tension : ICE (méthode du courant d'impulsion)DECAY (méthode de dégradation de la tension) |
|
Affichage |
Ordinateur de qualité industrielle de 12,1 pouces, mode de fonctionnement tactile |
|
Système |
Fonctionnement sous Windows, super gestion des câbles, génération automatique de rapports de test. |
|
Fonction |
Mesure de la vitesse, de la résistance et de la distance |
|
Taux d'échantillonnage des données |
60MHz, 120 MHz, 240MHz, 400MHz |
|
Amplitude d'impulsion |
400Vpp |
|
Largeur d'impulsion |
0,1 uS et 2 uS |
|
Distance de mesure |
≥68Km |
|
Résolution de lecture |
0,1 m |
|
Précision du test |
＜0,5 m |
|
Choix de la longueur du câble |
<1Km (short distance); <3Km (medium>3 Km (longue distance) (amplitude d'impulsion basse tension de test : 400Vpp) |
|
Tension de tenue du coupleur d'impulsion |
35kV DC |
|
Zone morte de test |
Non |
|
Stockage des données |
Avec la fonction de stockage de formes d'onde de test massives |
|
Alimentation |
Batterie au lithium rechargeable intégrée, elle peut fonctionner en continu pendant plus de 4 heures après avoir été complètement chargée. |
|
Communication |
Avec interface USB d'imprimante standard |
|
Conditions de travail |
Température -25℃～+65℃, humidité relative 85%, pression atmosphérique 750±30mmHg; |
|
Volume et poids |
Testeur de défauts de câbles 430×380×220mm-8kg;
Coupleur d'impulsion 430×380×220mm-7kg. |
| -25℃-40℃, humidité 5-90%HR, altitude<4500m. |
Affichage |
LCD couleur 5 pouces, résolution 1024*600, avec fonction tactile |
| Système |
Les ondes acoustiques et magnétiques sont affichées simultanément à l'écran, et la différence de temps entre l'acoustique et le magnétisme est
calculée automatiquement et la valeur est affichée. |
| Mode de réduction du bruit de fond (BNR) |
filtre efficacement le bruit d'interférence environnementale |
| Gain et déclenchement réglables |
La valeur de gain (0-7) du signal acoustique et du signal magnétique peut être ajustée et le seuil de déclenchement (0-100) peut être
ajusté manuellement, ce qui est plus pratique pour le point fixe |
| Canal sonore |
Tout-passant : 100Hz~1500Hz.
Filtre passe-bas : 100Hz~400Hz.
Filtre passe-haut : 150Hz~1500Hz.
Filtre passe-bande : 200Hz~600Hz. |
| Précision du point fixe |
0,1 m |
| Alimentation |
Batterie lithium-ion rechargeable, durée d'utilisation continue > 8 heures, chargeur : entrée AC220V±10%, 50Hz ; sortie nominale 8,4V, 1A.
Temps de charge :<6 heures |
| Volume et poids |
Boîtier de protection en PVC : 479X387X210, 7KG |
| Conditions d'utilisation |
-25℃-40℃, humidité 5-90%HR, altitude<4500m. |
| Traçage de l'itinéraire du câble - XHGX507 |
Composition principale |
Émetteur, récepteur, pince d'émission, pince de réception, cadre A |
| Fonction |
Détecter la direction et la profondeur précises des câbles souterrains et localiser les circuits ouverts, les courts-circuits et les défauts de gaine dansles câbles (peut trouver des défauts d'isolation jusqu'à 2 MΩ à la terre) et identifier les câbles. Ohmmètre intégré pour mesurer la résistance de la boucle du câble. |
| Alimentation |
Émetteur et récepteur avec batterie rechargeable de 8,4 V, pas besoin d'alimentation secteur pendant les tests |
| Affichage |
Localisateur entièrement numérique, affichage graphique, pas besoin d'écouteurs pendant les tests, positionnement fiable. Avec affichage de la profondeur d'enfouissement du câble
affichage, affichage du courant. Avec fonction de rétroéclairage pour s'adapter au fonctionnement de nuit |
| Méthode de connexion de transmission du signal de l'émetteur |
Méthode de connexion directe, méthode de couplage, méthode d'induction |
| Mode de fonctionnement du récepteur |
méthode de la vallée (mode valeur zéro), méthode de la crête (mode crête), méthode de la tension de pas et méthode du courant de pince (cadre A) |
| Fréquence de fonctionnement de l'émetteur |
basse fréquence (815Hz), fréquence intermédiaire (8kHz), haute fréquence (33 kHz), radiofréquence (83 kHz) |
| Fréquence de fonctionnement du récepteur |
basse fréquence (815Hz), fréquence intermédiaire (8kHz), haute fréquence (33 kHz), radiofréquence (83 kHz), 50Hz |
| Contrôle du gain |
Réglage manuel, plage dynamique de 100db |
| Profondeur de détection maximale |
5-8 mètres |
| Température de fonctionnement |
-10°C——+55°C |
| Protection de l'émetteur |
Protection automatique contre les surintensités et la surchauffe |
| Poids et volume |
Boîtier de protection extérieur : 720*435*210, 14KG |
| Générateur de surtension haute tension XHHV535-4TS |
Niveaux et plages de réglage de la tension de surtensionPlage 1 : 0-8KV |
Plage 2 : 0-16KV
Plage 3 : 0-32KV
Commutateur de niveaux de tension de surtension |
| Manuel |
Temps d'impact |
| Continu |
Indication |
| Mesure de la tension côté haute tension, indication de la tension et du courant de sortie en temps réel |
Énergie de surtension à chaque niveau |
| Jusqu'à 2048J |
Mode de fonctionnement |
| Déclenchement unique, cycle (toutes les 3 à 8 secondes, décharge une fois, réglable), CC (test de tenue diélectrique) |
Commutateur de modes de fonctionnement |
| Manuel |
Temps d'impact |
| environ 5 secondes pour l'impact automatique, temps de contrôle arbitraire pour l'impact manuel |
Puissance d'impact |
| 2KVA |
Condensateur intégré |
| 4μF/32kV, 16μF/16kV, 64μF/8kV réglage à trois vitesses |
Protection de sécurité |
| Avec fonction de protection au démarrage zéro, sûr et fiable |
Décharge |
| Conception unique de mesure haute tension, à l'arrêt, elle déchargera automatiquement la capacité interne de l'appareil |
Puissance de fonctionnement |
| AC 220V±10% 50Hz±2Hz (autre tension et 60Hz en option) |
Test de tenue diélectrique CC |
| Réglage de la tension de sortie et |
plage d'indication 0-32KV, plage d'indication du courant de sortie 0-20A
Courant de brûlure |
| 50mA, Plus la tension est basse, plus le courant est élevé |
Câble de connexion |
| Câble de sortie haute tension : 5 m, Câble d'alimentation : 3 m Câble de mise à la terre de protection : 5 m, câble d'alimentation 2,5 m |
Sécurité |
| Surtension, Surintensité, Protection contre la surchauffe. |
Décharge automatique après l'opération.
Indice de protection |
| Non inférieur à IP54 |
Puissance de fonctionnement |
| AC 220V±10% 50Hz±2Hz (autre tension et 60Hz en option) |
Dimensions (mm) |
| 534L×444L×805H |
Poids total |
| Environ 120 kg |
