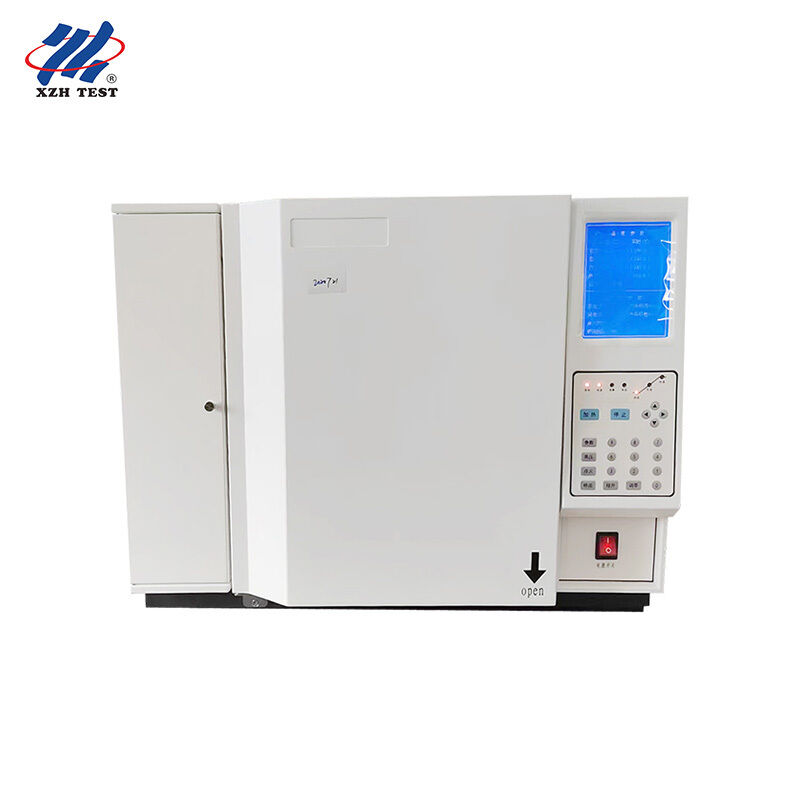

Chromatographe à gaz d'huile isolée Transformateur Testeur d'huile d'isolation XHSP1700

Le chromatographe en phase gazeuse pour huiles isolantes XHSP1700 adopte un processus à trois détecteurs avec une injection, deux colonnes parallèles et une configuration de division. En termes de sensibilité de détection, de résolution des pics chromatographiques et de précision quantitative, il dépasse les exigences des normes nationales et industrielles. Connecté à un poste de travail chromatographique dédié de type réseau, il sert les fabricants d'équipements électriques remplis d'huile et les compagnies d'électricité – offrant les meilleures performances, le fonctionnement le plus pratique et la détection la plus sensible pour l'analyse des gaz dissous des transformateurs (AGD).

L'analyse des gaz dissous est l'outil de diagnostic le plus important pour l'évaluation de l'état des transformateurs. En identifiant et en quantifiant les gaz dissous indicateurs de défauts – hydrogène (H2), acétylène (C2H2), éthylène (C2H4), éthane (C2H6), méthane (CH4), monoxyde de carbone (CO) et dioxyde de carbone (CO2) – le XHSP1700 permet une classification précise des défauts thermiques, des décharges partielles et des conditions d'arc selon les normes d'interprétation CEI 60599 et IEEE C57.104.

• Détection simultanée à trois détecteurs : Prend en charge le FID (détecteur à ionisation de flamme), le TCD (détecteur à conductivité thermique) et jusqu'à trois détecteurs installés simultanément – permettant un profilage complet des gaz dissous en une seule injection.
• Gestion à distance par Ethernet : Ethernet adaptatif 10/100M avec pile IP intégrée permettant la transmission de données à longue distance via le réseau local d'entreprise et Internet. Prend en charge jusqu'à 253 chromatographes sur un seul poste de travail réseau avec surveillance en temps réel, contrôle inversé et gestion centralisée des données.
• Contrôle de température de précision à 6 canaux : Six zones de contrôle de température complètement indépendantes de 8 °C au-dessus de la température ambiante à 450 °C avec une précision de 0,1 °C et un chauffage programmable en 16 étapes – offrant la stabilité thermique requise pour des temps de rétention AGD reproductibles.
• Traitement du signal AD 24 bits : Conversion analogique-numérique à faible bruit et haute résolution de 24 bits avec stockage de ligne de base et fonctions de soustraction de ligne de base – garantissant une intégration fiable des pics, même pour les concentrations de gaz au niveau des traces.
• Architecture parallèle multi-processeurs : Des processeurs dédiés au contrôle de la température, à l'acquisition de données et à la communication assurent un fonctionnement stable dans des configurations multi-détecteurs complexes – avec diagnostic automatique des défauts et protection des données en cas de coupure de courant.
• Système d'exploitation bilingue chinois/anglais : Écran LCD couleur de 5,7 pouces avec options de contrôle par clavier et par ordinateur, prenant en charge le changement de langue libre et l'identification automatique des détecteurs pour simplifier les flux de travail des opérateurs.
• Conception modulaire : La structure modulaire permet un remplacement facile des détecteurs et des mises à niveau futures – protégeant l'investissement du laboratoire tout en s'adaptant aux exigences analytiques évolutives.
