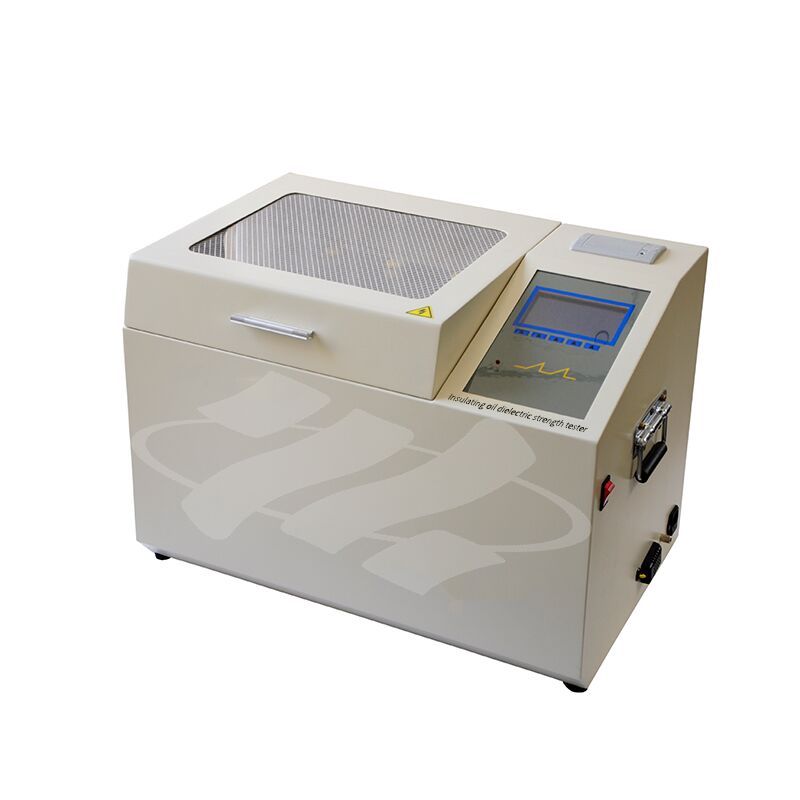

Testeur d'huile isolante à rigidité diélectrique entièrement automatique 80kV

XHYY102S

Les systèmes d'alimentation, les systèmes ferroviaires, les grandes usines pétrochimiques et les entreprises minières exploitent un inventaire substantiel d'équipements électriques, dont la majorité utilise une isolation immergée dans l'huile pour la protection diélectrique interne. L'évaluation de la rigidité diélectrique de l'huile isolante est une exigence de test régulière essentielle dans ces secteurs. Pour répondre à ces besoins du marché, notre société a indépendamment recherché, développé et fabriqué une gamme de testeurs de rigidité diélectrique de l'huile isolante, en stricte conformité avec la norme nationale GB/T507-2002, la norme industrielle DL429.9-91 et la norme la plus récente de l'industrie de l'énergie DL/T846.7-2004. Avec un micro-ordinateur monocarte comme composant principal, cet instrument réalise l'automatisation complète du processus de test. Il offre une grande précision de mesure, améliore considérablement l'efficacité opérationnelle et réduit simultanément l'intensité du travail supportée par le personnel sur site dans une mesure significative.

Fonctions et caractéristiques principales

Caractéristiques de l'instrument

1. L'instrument est contrôlé par un micro-ordinateur monocarte de grande capacité, et le travail est stable et fiable ;

2. L'instrument est équipé de fonctions d'affichage de la température, de l'humidité et de l'horloge, et dispose d'une fonction d'alarme de mise à la terre pour rappeler aux clients de faire attention à la sécurité ;

3. Un circuit de surveillance à large plage est installé dans l'instrument pour éviter les plantages ;

4. Une variété d'options de fonctionnement, le programme de l'instrument dispose de deux méthodes standard nationales GB1986 et GB2002 et d'opérations auto-définies, qui peuvent s'adapter aux différents choix des différents utilisateurs ;

5. La cuve à huile de l'instrument est moulée par moulage unique en verre spécial, ce qui empêche l'apparition de phénomènes d'interférence tels que les fuites d'huile ;

6. La conception unique d'échantillonnage de la borne haute tension de l'instrument permet à la valeur de test d'entrer directement dans le convertisseur A/N, évitant l'erreur causée dans le circuit analogique et rendant le résultat de mesure plus précis ;

7. L'instrument dispose de fonctions de protection contre les surintensités, les surtensions, les courts-circuits et autres, et possède une forte capacité anti-interférence et une bonne compatibilité électromagnétique ;

Remarques :

1. Écran LCD: Afficher la date, l'heure, les paramètres de fonctionnement, les résultats des tests, les invites du menu de fonctionnement et d'autres informations connexes ;

2. Touches de fonction: Sélectionner pour définir les paramètres de fonctionnement ;

3. Imprimante: Imprimer la moyenne des résultats de tests uniques et multiples ;

4. Commutateur de vitesse d'augmentation: Choisir parmi différentes vitesses d'augmentation

5. Voyant lumineux :Lorsque le voyant est allumé, cela signifie que les étapes de fonctionnement pertinentes sont en cours ;

6. Couvercle de la cuve à huile: Mettre ou retirer la cuve à huile après l'avoir ouverte, et tester après l'avoir fermée

7. Capteur de température et d'humidité :Mesurer la température Celsius et l'humidité relative, et convertir en signal numérique pour l'affichage

8. Borne de terre: Borne de connexion à la terre fiable

9. Prise d'alimentation: Bien brancher le cordon d'alimentation CA 220V 50Hz

10. Interrupteur d'alimentation: Contrôler la mise sous et hors tension de l'instrument

11. Signal de sécurité haute tension: Signal triangulaire indiquant un danger de haute tension
