Une application ciblée:Conçus pour les équipes de gestion d'actifs industriels, les fournisseurs de services du cycle de vie des transformateurs,les exploitants de sous-stations captives qui ont besoin d'outils de diagnostic non invasifs pour la maintenance prédictive de transformateurs de puissance de 63 kV à 500 kV, distincts des essais de conformité de routine des services publics.

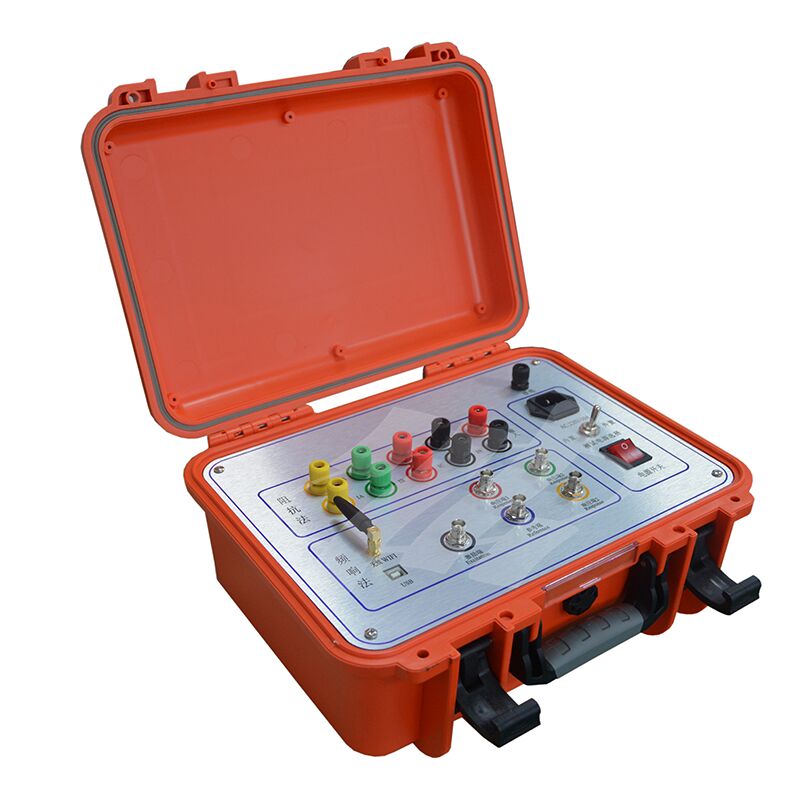

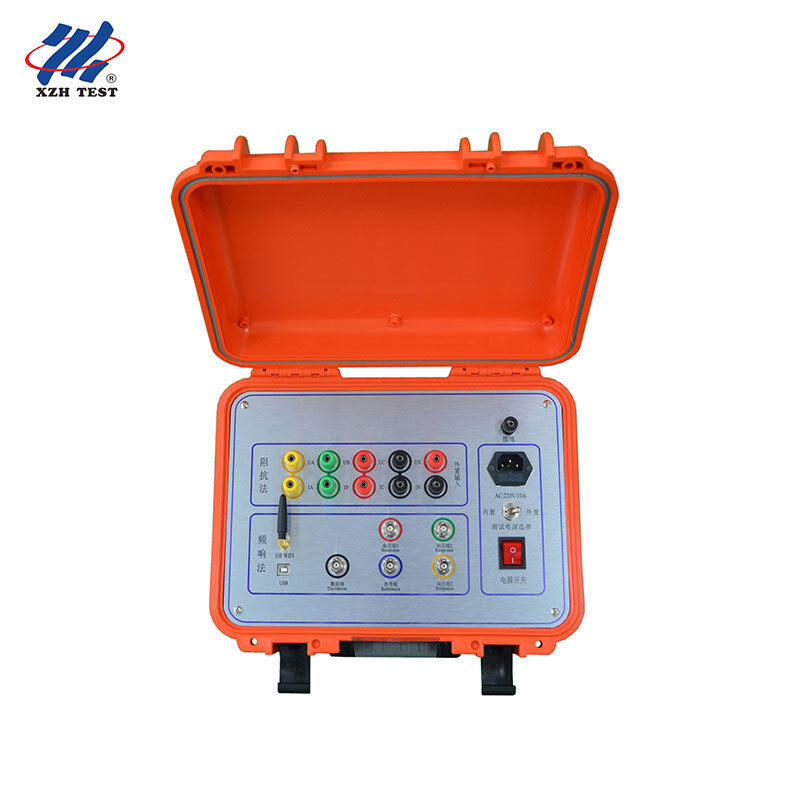

XHBX1502 Système de diagnostic des déformations des enroulements du transformateur
Après la conception et la fabrication d'un transformateur, ses bobines et sa structure interne sont fixées.Les valeurs de tension et les méthodes d'enroulement identiques se traduisent par des paramètres fixes (CiLes fréquences des bobines triphasées peuvent ainsi être comparées efficacement.
Les paramètres distribués de l'enroulement du transformateur changent lorsque des courts-circuits de phase à phase se produisent pendant les essais, les bobines se déplacent en raison d'impacts de transport,ou des forces électromagnétiques déforment les bobines lors d'un court-circuit/d'un dysfonctionnementCes changements perturbent les caractéristiques originales du domaine de fréquence du transformateur, y compris les fluctuations d'amplitude de réponse de fréquence et les décalages de fréquence de résonance.Notre testeur d'enroulement de transformateur, conçu à l'aide de l'analyse de la réponse, est un outil non destructeur de pointe pour détecter les défauts internes du transformateur., applicable aux transformateurs de puissance de 63 kV à 500 kV.
Ce testeur quantifie la réaction des paramètres d'enroulement du transformateur dans différentes gammes de fréquences.Amplitude de variation de la réponse de fréquence/régionsEn utilisant ces informations, les utilisateurs peuvent rapidement déterminer si un transformateur est gravement endommagé et nécessite une révision.
Caractéristiques de la méthode de réponse par fréquence
Le testeur de déformation de l'enroulement du transformateur est constitué d'une unité de mesure et d'un logiciel d'analyse.L'unité de mesure est commandée par un micro-ordinateur à puce unique à grande vitesse et comprend la génération et la mesure du signal.L'unité de mesure se connecte à une tablette ou à un ordinateur portable via une interface USB.
Lors des essais, seules les barres de raccordement du transformateur doivent être retirées; tous les essais peuvent être effectués sans soulever ou démonter le couvercle du transformateur.
L'instrument est équipé de plusieurs systèmes de mesure de balayage de fréquence linéaire, avec une plage de balayage de fréquence allant jusqu'à 10 MHz.fournissant une analyse plus détaillée de la déformation du transformateur.
L'instrument est très intelligent et facile à utiliser, avec des caractéristiques telles que le réglage automatique de la plage et le réglage automatique de la fréquence d'échantillonnage.
Le logiciel utilise la plateforme Windows et est compatible. Il fournit aux utilisateurs une interface d'affichage plus pratique et conviviale.
Il fournit une analyse comparative de courbes historiques, permettant de charger simultanément plusieurs courbes historiques pour l'observation.Il est équipé d'un système d'analyse et de diagnostic intelligent expert qui peut diagnostiquer automatiquement l'état des enroulements du transformateurIl peut charger six courbes simultanément, calculer automatiquement les paramètres pertinents pour chaque courbe, diagnostiquer automatiquement la déformation de l'enroulement et fournir des conclusions de référence diagnostiques.
Le logiciel possède de puissantes fonctions de gestion, tenant pleinement compte des besoins de l'utilisation sur place.Il enregistre automatiquement les paramètres d'état environnemental pour fournir une base pour le diagnostic de déformation de l'enroulement du transformateurLes données de mesure sont automatiquement enregistrées et disposent d'une fonction d'impression couleur, ce qui permet aux utilisateurs de générer des rapports de test.
Le logiciel est très convivial. La plupart des conditions de mesure sont sélectionnables. Les paramètres détaillés du transformateur peuvent être enregistrés pour référence diagnostique et ne doivent pas être saisis sur place;les informations peuvent être ajoutées ou modifiées ultérieurement, ce qui le rend plus pratique à utiliser.
Le logiciel est hautement intelligent. Après avoir connecté les signaux d'entrée et de sortie et réglé les paramètres d'état, tout le travail de mesure peut être terminé.Les courbes de forme d'onde historiques peuvent être ouvertes à tout moment pendant la mesure pour comparaison et observation, et la mesure peut être arrêtée à tout moment.
Le temps nécessaire pour chaque mesure de phase est inférieur à 60 secondes.et les enroulements bas (indépendamment de la capacité et du niveau de tension) ne dépassent pas 10 minutesLe personnel de câblage peut librement organiser les lignes d'entrée et de sortie du signal sans affecter les résultats de mesure.éliminer le besoin de descendre, réduisant ainsi l'intensité du travail.
Questions fréquemment posées
Q1: Quels types de transformateurs ce système de diagnostic peut-il tester?
Le XHBX1502 est conçu pour les transformateurs de puissance de 63 kV à 500 kV dans les applications de production, de transmission et de distribution.et enroulements à basse tension, ce qui le rend adapté à la fois à la vérification des nouvelles installations et à la surveillance de l'état en service des sous-stations industrielles et des infrastructures de services publics.
Q2: Le processus d'essai nécessite-t-il le démontage du transformateur?
Le système effectue des diagnostics non invasifs, il suffit de retirer les barres de connexion avant les tests.Toutes les mesures sont effectuées à l'extérieur sans soulever le couvercle du transformateur, le démontage des composants de base ou l'interruption des opérations normales de la sous-station au-delà de la période de maintenance prévue.
Q3: Combien de temps dure un cycle de diagnostic complet?
Une évaluation complète des transformateurs à trois enroulements couvrant les transformateurs de haute, moyenne, haute et basse tension.et les enroulements à basse tension ne prennent pas plus de 10 minutes, indépendamment de la capacité du transformateur ou de la tension nominale, permettant des horaires d'inspection efficaces à plusieurs unités.
Q4: Quelles sont les capacités d'analyse offertes par le logiciel de diagnostic?
Le logiciel basé sur Windows prend en charge le chargement simultané d'un maximum de six courbes de réponse de fréquence pour une comparaison croisée.Il est doté d'un système de diagnostic intelligent expert qui calcule automatiquement les paramètres de la courbe, identifie les modèles de déformation des enroulements et génère des conclusions de référence diagnostiques.
Q5: Comment l'analyse de la réponse de fréquence détecte-t-elle la déformation de l'enroulement?
Le système applique des balayages de fréquence linéaires jusqu'à 10 MHz (réglables à 0,25 kHz, 0,5 kHz et 1 kHz) et mesure la réponse du domaine de fréquence de l'enroulement.Les changements dans les caractéristiques d'amplitude et les changements de fréquence de résonance indiquent une déformation physique de l'enroulement causée par les chocs de transportL'analyse comparative par rapport aux courbes de référence et historiques quantifie la gravité de la déformation pour la priorisation de la maintenance.
