Testeur de résistance d'enroulement de transformateur monophasé triphasé 20A DC | XHZ1320A

Name: Testeur de résistance d'enroulement de transformateur monophasé triphasé 20A DC | XHZ1320A
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1320A
Price: 4,115.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Xi'an, Shaanxi, Chine
Nom de marque:	XZH TEST
Certification:	ISO,CE
Numéro de modèle:	XHZ1320A

Les informations détaillées

Lieu d'origine:

Xi'an, Shaanxi, Chine

Nom de marque:

XZH TEST

Certification:

ISO,CE

Numéro de modèle:

XHZ1320A

Tension:

220V

Fonction:

Test de résistance CC pour transformateur, moteur ; assistance magnétique et démagnétisation

Mot clé:

Testeur de résistance de remontage en courant continu

Courant de sortie (single phase):

20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA

Courant de sortie ((trois phases):

Le nombre de fois où les données sont utilisées est supérieur ou égal au nombre de fois où elles son

Garantie:

5000 mètres par semaine

Pouvoir:

400

Mettre en évidence:

High Light

Mettre en évidence:

Test triphasé à courant élevé 20A

Stabilisation rapide assistée par aimant

Démagnétisation et protection intégrées

Trading Information

Quantité de commande min:

1 Unité

Prix:

Price Negotiable

Détails d'emballage:

Boîtier en bois

Délai de livraison:

8 à 10 jours

Conditions de paiement:

T/T

Capacité d'approvisionnement:

1000 pièces par an

Description de produit

Une application ciblée:Conçu spécialement pour les équipes de maintenance préventive des services publics d'électricité et les ingénieurs de gestion des actifs des sous-stations qui s'appuient sur des tests de résistance en courant continu programmés pour détecter la dégradation de l'enroulement avant la survenue de défauts.Distingué des instruments de contrôle qualité en usine, le XZH TEST XHZ1320A donne la priorité à la durabilité du champ, aux flux de travail d'essai à une seule touche, à la démagnétisation intégrée,et des rapports rapides sur place support des stratégies de maintenance basées sur l'état des flottes de transformateurs en service.

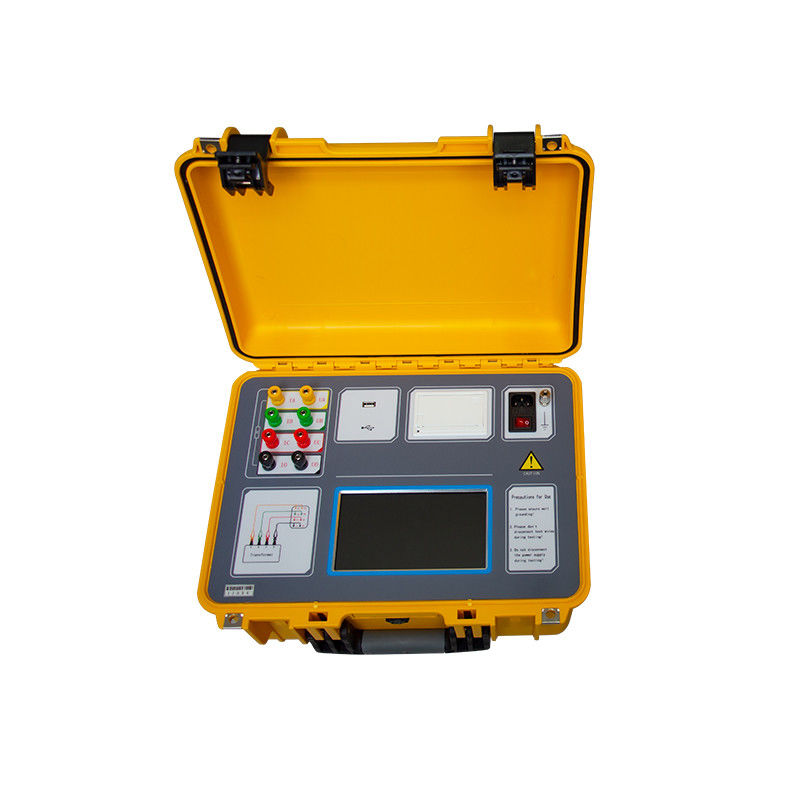

Testeur de résistance à l'enroulement en courant continu XHZ1320A

Pour le système d'alimentation, le transformateur est l'équipement de base et son fonctionnement fiable à long terme est essentiel à la stabilité et à la fiabilité de l'ensemble du système.La mesure de la résistance en courant continu est un élément d'essai obligatoire pour les produits semi-finisIl détecte efficacement les défauts de fabrication tels que la sélection incorrecte des matériaux,mauvaise soudure, des connexions lâches, des fils manquants et des fils cassés dans les bobines des transformateurs, ainsi que des défauts de fonctionnement et des dangers cachés.

Pour répondre à la demande de mesure rapide de la résistance en courant continu, le XZH TEST XHZ1320A intègre des essais d'assistance magnétique, une mesure simultanée en trois phases (Yn, Y, △),et démagnétisation automatique dans un seul instrument portableIl est la solution idéale pour mesurer la résistance en courant continu dans les grands transformateurs de puissance.une interface de menu chinois/anglais, et un câblage unique pour un test complet de résistance en courant continu, le XHZ1320A offre une vitesse de test rapide, une grande précision,et une gamme de mesures ultra large spécialement conçue pour soutenir les programmes de maintenance préventive et les flux de travail de diagnostic post-faute.

Caractéristiques clés de l'entretien sur le terrain

Test simultané en trois phases:Prend en charge les configurations de remontage Yn, Y et △ avec calcul automatique du taux de déséquilibre en trois phases réduit le temps d'essai par transformateur de plus de 60% par rapport aux méthodes séquentielles monophasiques,critique pour les cycles de maintenance préventive à l'échelle de la flotte.

Technologie d'assistance magnétique:Pré-saturation du noyau du transformateur pour raccourcir considérablement le temps de stabilisation du courant sur de grands enroulements à haute inductance, permettant un retour rapide pendant les fenêtres de maintenance programmée.

Démagnétisation intégrée:Automatically removes residual core magnetism after DC testing — essential in maintenance workflows where the transformer must be returned to service immediately after testing to avoid inrush current incidents.

Vérification de la stabilité:Calcule les taux de variation de la résistance à des intervalles de 5S, 15S et 30S, fournissant des mesures objectives de stabilité des données pour éviter des lectures erronées et assurer une tendance fiable à travers les cycles de maintenance.

Protection prête au combat:La protection anti-retour par champ électromagnétique, la détection de rupture de fil et la préservation des données de panne de courant protègent les opérateurs et les données d'essai dans des environnements de terrain difficiles.

Rapports rapides sur place:L'imprimante thermique intégrée génère des rapports de test immédiats; un stockage interne de 200 enregistrements avec transfert de masse USB prend en charge le suivi de l'historique de maintenance à long terme.

7 pouces de toucher + cadran de course:L'affichage industriel haute résolution 1024×600 avec fonctionnement combiné de la touche et du cadran de jogging réduit au minimum le temps d'utilisation des gants dans des conditions de terrain tout en fournissant une navigation intuitive des menus.

Spécifications techniques

Courant de sortie	Pour les appareils de type à commande numérique, les valeurs de l'échantillon doivent être les suivantes: Trois phases: 10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A
Plage de mesure	Une seule phase: 0.5mΩ~25kΩ (multi-range) ♫ Trois phases: 0.5mΩ~80Ω
Précision	Je ne sais pas.
Énergie	Pour les appareils de traitement des ondes, le réglage de l'intensité doit être effectué à l'aide d'un régulateur.
Température de fonctionnement	-10°C à 50°C
Humidité relative	< 90%, non condensant
Les dimensions	400 × 315 × 223 mm
Le poids	9 kg
Affichage	7Écran tactile LCD couleur, résolution 1024×600
Stockage interne	200 enregistrements (extensibles par USB FAT/FAT32)

Mise en page du panneau

Terminals à haute tension	Connexion aux boîtiers latéraux à haute tension du transformateur (A, B, C, O)
Terminals à basse tension	Se connecter aux boîtiers latéraux de basse tension du transformateur (a, b, c, o)
Écran tactile capacitif	7Affichage de 10 pouces, résolution 1024 × 600, fonctionnement tactile complet
Contrôle du cadran de jogging	Volant à un bouton pour toutes les fonctions de l'instrument
Terminal au sol	Il doit être solidement mis à la terre; retirer la peinture ou la rouille du point de mise à la terre
Énergie allumée/arrêtée	Appuyez et maintenez enfoncé pendant environ 2 secondes pour démarrer
Imprimante thermique	Imprimante intégrée pour la génération immédiate de rapports d'essais sur site
Interface USB	Disque flash USB externe (FAT/FAT32); ne pas retirer lors du transfert de données

XHZ1320A

Questions fréquemment posées

Q1: Comment ce testeur soutient-il un programme de maintenance préventive pour les flottes de transformateurs?

Le XHZ1320A est conçu pour des essais programmés et répétables sur des flottes de transformateurs.L'analyse de stabilité 5S/15S/30S fournit des mesures objectives de la qualité des données, tandis que le stockage interne de 200 enregistrements avec exportation USB permet de suivre les tendances à long terme de la résistance.Les gestionnaires d'actifs peuvent identifier la dégradation progressive de l'enroulement avant qu'elle ne dégénère en pannes non planifiées  une capacité de base pour les stratégies de maintenance basées sur l'état.

Q2: Quelles configurations d'enroulement sont prises en charge pour les essais sur le terrain?

L'instrument prend en charge toutes les configurations courantes d'enroulement des transformateurs: Yn (étoile avec neutre accessible), Y (étoile sans neutre) et △ (delta).les trois phases sont mesurées simultanémentPour les configurations Y et △, la mesure séquentielle en trois phases est effectuée par un seul câblage.Le testeur calcule automatiquement le taux de déséquilibre en trois phases ∙ un indicateur clé utilisé dans la prise de décision de maintenance pour évaluer les tendances de l'état de l'enroulement.

Q3: Pourquoi la démagnétisation est-elle importante dans un flux de travail de test de maintenance?

Si le transformateur est remis en service sans démagnétisation, le magnétisme résiduel peut provoquer de graves surtensions de courant d'entrée,faux déplacements de protection différentielleLa fonction de démagnétisation automatique intégrée du XHZ1320A (niveaux sélectifs 1A, 5A, 10A) élimine systématiquement le magnétisme résiduel.permettant une remise en service en toute sécurité immédiatement après les essais, une exigence essentielle pour les fenêtres d'entretien avec des horaires d'interruption serrés.

Q4: Comment l'instrument protège-t-il les opérateurs sur le terrain et préserve-t-il les données d'essai?

Le XHZ1320A intègre une protection à trois couches: la protection contre les champs électromagnétiques de retour empêche les pics de tension de la décharge par enroulement inductif;la détection de la rupture du fil d'alarme immédiatement les opérateurs à des conditions de circuit ouvert ou de mauvais contact; et la protection contre les pannes d'alimentation préserve toutes les données d'essai en cours en cas d'interruption de l'alimentation.La borne de mise à la terre doit être reliée de manière fiable avec toute peinture ou rouille retirée du point de mise à la terre avant le fonctionnement., et l'instrument fournit une vérification visuelle de la bonne mise à la terre.

Q5: Les données d'essai peuvent-elles être exportées pour être intégrées aux systèmes de gestion de la maintenance?

Oui, l'instrument stocke jusqu'à 200 enregistrements complets d'essais en interne, chacun contenant la configuration de l'enroulement, la position du robinet, le courant d'essai, les valeurs de résistance mesurées et compensées par la température,Données de stabilité 5S/15S/30S, et taux de déséquilibre en trois phases.Les enregistrements peuvent être imprimés sur place via l'imprimante thermique intégrée ou exportés vers une clé USB (format FAT/FAT32) pour être transférés vers des plateformes de gestion d'actifs basées sur PC ou CMMSL'interface de gestion des enregistrements prend en charge la navigation, la visualisation sélective, la suppression et l'exportation par lots de données historiques pour l'analyse des tendances.
