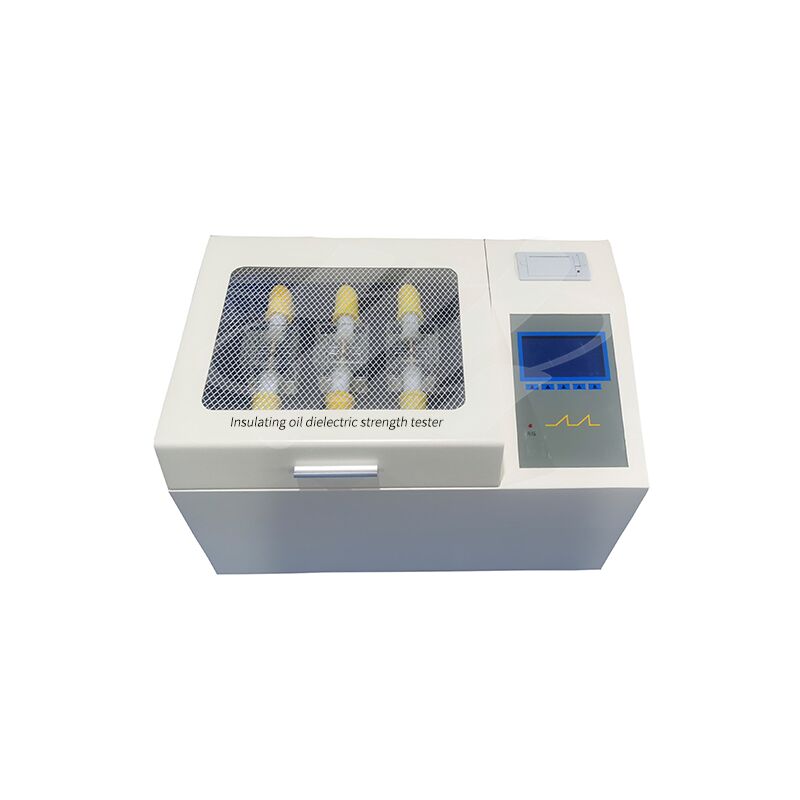

Testeur BDV 1,5 kVA entièrement automatique pour huile de transformateur

XHYY102S

Dans les systèmes d'alimentation, les systèmes ferroviaires, les grandes usines pétrochimiques et les entreprises minières, il existe un vaste éventail d'équipements électriques, dont la plupart utilisent une isolation immergée dans l'huile pour l'isolation interne. Le test de rigidité diélectrique de l'huile isolante est un élément d'inspection de routine obligatoire. Pour répondre aux demandes du marché, notre société a indépendamment recherché et développé et fabriqué une série de testeurs de rigidité diélectrique de l'huile isolante, conformes à la norme nationale GB/T507-2002, à la norme industrielle DL429.9-91 et à la dernière norme de l'industrie de l'énergie DL/T846.7-2004. Centré sur un micro-ordinateur monocarte, cet instrument permet une automatisation complète du processus de test. Il se caractérise par une grande précision de mesure, une efficacité de travail considérablement améliorée et réduit considérablement l'intensité du travail du personnel d'exploitation.

Fonctions et caractéristiques principales

Caractéristiques de l'instrument

1. L'instrument est contrôlé par un micro-ordinateur monocarte de grande capacité, et le travail est stable et fiable ;

2. L'instrument est équipé de fonctions d'affichage de la température, de l'humidité et de l'horloge, et dispose d'une fonction d'alarme de mise à la terre pour rappeler aux clients de faire attention à la sécurité ;

3. Un circuit de surveillance à large plage est installé dans l'instrument pour éviter les plantages ;

4. Une variété d'options de fonctionnement, le programme de l'instrument dispose de deux méthodes standard nationales de GB1986 et GB2002 et d'opérations auto-définies, qui peuvent s'adapter aux différents choix des différents utilisateurs ;

5. La coupelle d'huile de l'instrument est moulée par moulage unique en verre spécial, ce qui empêche l'apparition de phénomènes d'interférence tels que les fuites d'huile ;

6. La conception unique d'échantillonnage de la borne haute tension de l'instrument permet à la valeur du test d'entrer directement dans le convertisseur A/N, évitant l'erreur causée dans le circuit analogique et rendant le résultat de la mesure plus précis ;

7. L'instrument dispose de fonctions de protection contre les surintensités, les surtensions, les courts-circuits et autres, et possède une forte capacité anti-interférence et une bonne compatibilité électromagnétique ;

Indicateurs techniques

1. Capacité d'amplification 1,5 kVA

2. Vitesse d'amplification 2,0 kV/s, 2,5 kV/s, 3,0 kV/s, 3,5 kV/s quatre options

                 Erreur 0,2 kV/s

3. Tension de sortie 0～80 kV (optionnel)

4. Précision de la tension ± (2 % de la lecture + 2 chiffres)

5. Taux de distorsion de la puissance <1%

6. Écartement des électrodes standard 2,5 mm

7. Nombre d'essais 6 fois (1 à 6 fois en option)

8. Temps de maintien 5 minutes (1 à 9 minutes en option)
