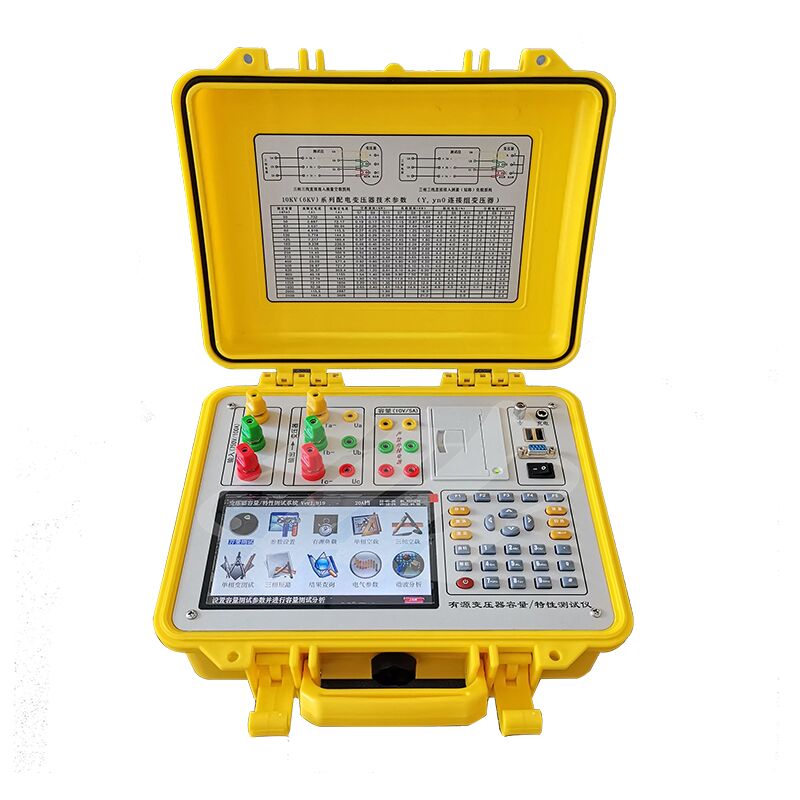

Testeur de la capacité du transformateur triphasé à haute puissance

Vue d'ensemble du produit

Le testeur de caractéristiques des transformateurs de la série XHTX1318 est un instrument de haute précision dédié à la mesure des paramètres caractéristiques des transformateurs, y compris la capacité, les performances sans charge,et performances de chargeIl fonctionne comme une solution intégrée combinant un testeur de capacité de transformateur et un testeur de paramètres caractéristiques de transformateur.Cet appareil est capable de réaliser des mesures précises d'une gamme complète de paramètres de fréquence de puissance pour différents types de transformateurs, tels que la capacité, le type de modèle, le courant sans charge, les pertes sans charge, les pertes de court-circuit (charge) et la tension d'impédance.

Caractéristiques de performance:
★ 1. mesure avec précision la capacité de divers transformateurs de distribution; mesure passive, pratique et précise.

★ 2. alimentation intégrée, génère automatiquement une source d'alimentation d'essai à haute puissance en trois phases.

★ 3. Mesure le courant sans charge, la perte sans charge, la tension de court-circuit et la perte de court-circuit de divers types de transformateurs.

★ 4. Détermine avec précision le modèle du transformateur soumis à l'essai par des essais sans charge, y compris: S7, S9, S11, S13, S15, S20, S21, S22, S25 immergés dans l'huile; SCB9, SCB10, SCB11, SCB12, SCB13, de type sec;SCB14, SCB15, SCB17, SCB18, SCB19 et autres types de transformateurs.

★ 5. Effectue automatiquement la correction de la distorsion de la forme d'onde, la correction de la température (offre deux méthodes: correction simple de la température et correction séparée des pertes supplémentaires),correction de tension (essai sans charge sous tension non nominale), et la correction de courant (essai de court-circuit dans des conditions de courant non nominale), qui est très adaptée aux unités qui ne disposent pas des conditions pour tester le court-circuit des transformateurs de plus grande capacité.

★ 6. Mesure la teneur en 2e à 32e harmoniques et la distorsion harmonique totale de la tension et du courant.

★ 7. Effectue une analyse vectorielle simple et dessine des diagrammes vectoriels.

★ 8. Affiche les schémas de forme d'onde de divers paramètres électriques, fonctionnant comme un oscilloscope.

★ 9. large plage de tension: la tension maximale peut être mesurée jusqu'à 750V, assurant une précision sans commutation de plage.

★ 10. La plage de courant est divisée en plage haute et plage basse, assurant une plage de mesure maximale de 100 A et une mesure précise des amplitudes au niveau des millivolts,répondant aux exigences de mesure de la tension d'impédance PT.

★ 11. Plage de mesure de la capacité: 20 kVA à 800 000 kVA (transformateurs triphasés)

Pour les transformateurs à unité de puissance

★ 12. fonction d'indication du pourcentage de puissance résiduelle de la batterie, pas seulement une simple alarme de faible consommation de batterie. ★ 13. grand écran, écran LCD couleur haute luminosité,Les menus complets de caractères chinois et les instructions d'utilisation permettent une interaction homme-machine convivialeLes boutons tactiles en silicone conducteur simplifient l'opération et prolongent la durée de vie des boutons.

Les utilisateurs peuvent imprimer les données de test à tout moment à l'aide d'une imprimante miniature.

★ 15. Fonction de stockage des résultats d'essai, capable de stocker 200 ensembles de données d'essai de capacité.

Paramètres techniques
☆ 1. Caractéristiques des entrées

Partie active:

Plage de mesure de la tension: 0 à 10 V

Plage de mesure du courant: 0 à 10 A

Partie passive:

Plage de mesure de la tension: large plage de 0 à 750 V.

Plage de mesure du courant: 0~20A~100A, double plage interne, sélection automatique ou manuelle.

☆ 2. précision

Voltage: ± 0,2%

Courant: ±0,2%

La puissance est de ±0,2% (CosΦ>0,2), ±0,3% (0.02

☆ 3. température de fonctionnement: -25°C à +65°C

☆ 4 L'alimentation de charge: AC 160V à 260V

☆ 5. Isolation: (1) Résistance d'isolation entre les bornes d'entrée de tension et de courant et le boîtier ≥ 100 MΩ.

⑵, Le terminal d'entrée de puissance de travail et le boîtier résistent à une fréquence de puissance de 2 kV (RMS) pendant 1 minute.
