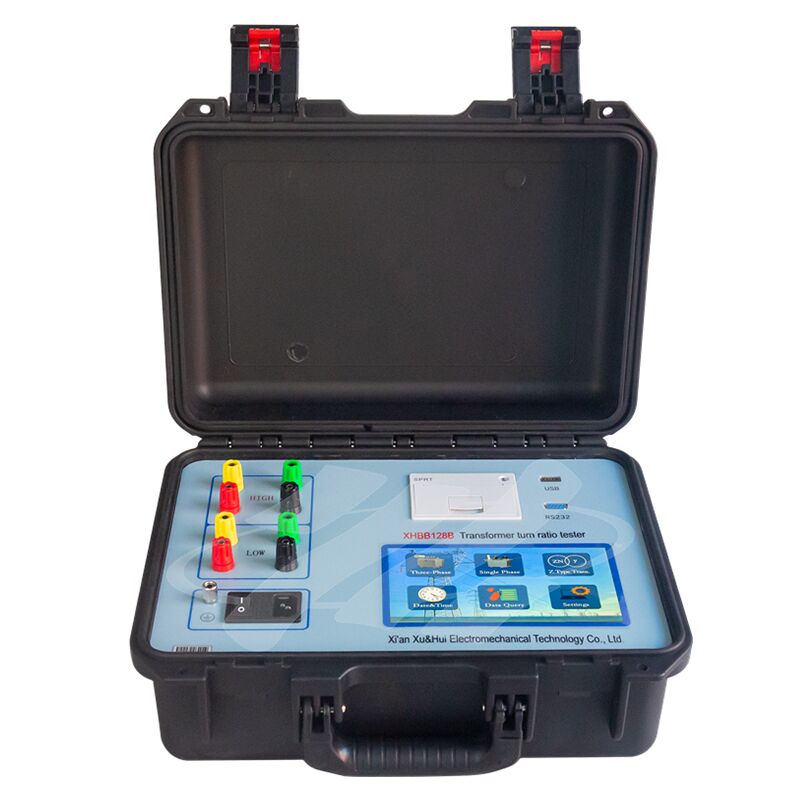

Testeur numérique de TTR avec sortie triphasée

XHBB128B

Dans le processus de fabrication des produits semi-finis et finis des transformateurs de puissance, avant la mise en service des transformateurs nouvellement installés, et conformément aux réglementations de test préventif émises par le ministère de l'Énergie électrique, il est obligatoire de tester le rapport de transformation (ou rapport de tension) des transformateurs en service. Ce test vérifie la précision des rapports de transformation des transformateurs, la fonctionnalité des changeurs de prises, la présence de courts-circuits entre spires et la faisabilité du fonctionnement en parallèle des transformateurs. Les ponts de rapport de transformation traditionnels souffrent de lectures non intuitives et nécessitent une mesure phase par phase. En revanche, le testeur de rapport de transformation remédie à ces limitations grâce à une utilisation simple et intuitive ; il intègre une alimentation électrique à onduleur triphasé de précision, permettant des tests rapides et une grande précision de mesure.

Fonctionnalités

(1). L'instrument adopte une alimentation électrique à onduleur triphasé de précision au lieu d'une alimentation secteur monophasée comme tension de mesure, ce qui élimine l'influence harmonique de la tension secteur pendant la mesure et rend la mesure plus précise. Lorsque l'alimentation de travail est un générateur, cela n'a aucun effet.

(2). La tension de sortie triphasée est adoptée pour améliorer la vitesse du test, mesurer l'angle interphasé et identifier automatiquement le groupe de câblage du transformateur 0-11.

(3). Il est applicable à une grande variété de transformateurs, en particulier pour la mesure des transformateurs de type Z, des transformateurs redresseurs, des transformateurs de mise à la terre, des transformateurs de four électrique, des transformateurs de déphasage, des transformateurs d'équilibrage et d'autres transformateurs. Les paramètres de mesure sont les plus complets.

(4). L'alimentation électrique à onduleur triphasé de précision auto-fabriquée est adoptée, qui dispose d'une protection contre les connexions inversées haute et basse tension, d'une protection contre les courts-circuits spire à spire du transformateur, d'une protection contre les défaillances d'ouverture et de fermeture du changeur de prises et d'une protection contre les courts-circuits complets de sortie pour augmenter la stabilité de l'instrument.

(5). Après avoir saisi les paramètres nominaux, il peut mesurer automatiquement le rapport de transformation, la valeur d'erreur et la position de prise du changeur de prises. En particulier pour le changeur de prises avec prise asymétrique, il peut également mesurer avec précision la position exacte du changeur de prises du transformateur. Il peut mesurer le changeur de prises avec au maximum 99 points de prise.

(6). Il adopte un écran LCD tactile couleur haute définition de 7 pouces avec affichage modulaire. Il y a des invites en chinois pour chaque étape de l'opération. L'utilisation de l'instrument peut être complétée uniquement en regardant les invites de l'écran LCD sans instructions.

(7). L'instrument dispose à la fois d'une sortie d'impression, d'une interface de clé USB et d'une interface RS232, ce qui est pratique pour le bureau sans papier.

(8). Le boîtier en plastique technique multifonctionnel avec résistance au froid et à la température, étanchéité et résistance à l'eau, résistance aux chutes et aux chocs est adopté pour faciliter le test sur le terrain.

Transformateur triphasé y-d-11, combinaison de tension 110 ± 8 × 1,25 % / 10,5 transformateur. Effectuer le câblage selon la figure 6.
