Le numéro de série XHBX1502
Lorsque la conception et la fabrication d'un transformateur sont terminées, ses bobines et sa configuration interne sont définitivement réglées.Les bobines ayant la même classe de tension et la même technique d'enroulement auront des paramètres fixes Ci et Li, ce qui signifie que la réponse du domaine de fréquence de chaque bobine est également fixe., et les modèles de fréquence des bobines triphasées peuvent être comparés.

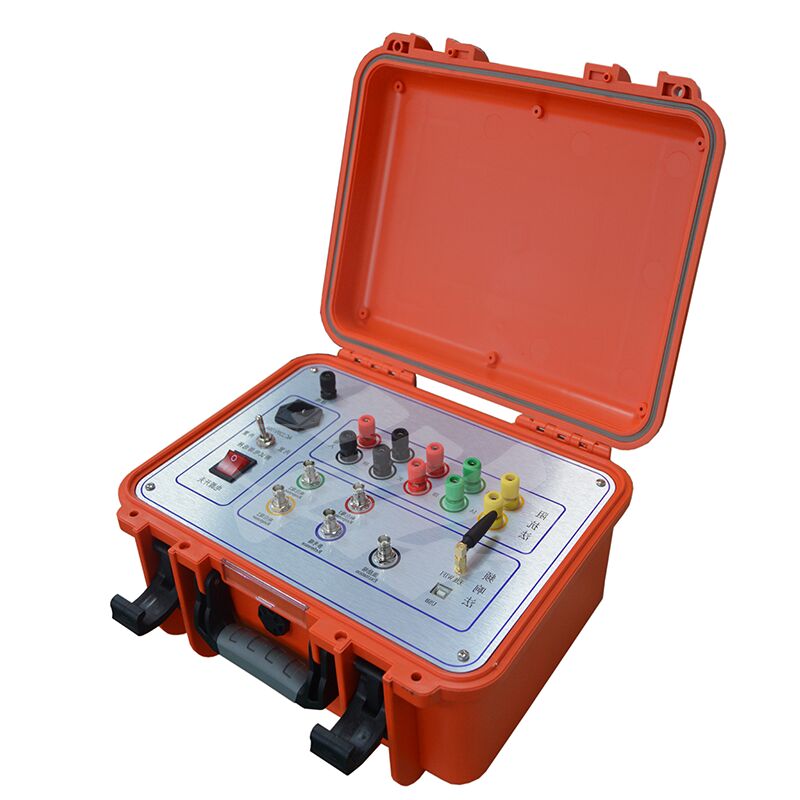

Des choses comme des courts-circuits (entre les virages ou les phases) pendant les tests, des bosses en transit qui déplacent les bobines,ou de la bobine de déformation de l'attraction électromagnétique lors de courts-circuits / erreurs de fonctionnement changera les paramètres distribués des enroulements du transformateurCela perturbe les caractéristiques originales du transformateur basées sur la fréquence: pensez aux changements dans la force de la réponse de fréquence ou aux changements dans les fréquences de résonance clés.Le testeur d'enroulement du transformateur, fabriqué avec la technologie d'analyse de la réponse, est un nouvel outil non destructeur pour vérifier les défauts internes du transformateur., et il fonctionne pour les transformateurs de puissance de 63 kV à 500 kV.
Ce testeur mesure et quantifie la réaction des paramètres d'enroulement internes du transformateur dans différentes gammes de fréquences.Il détermine combien les enroulements ont changé en regardant à quel point ces changements de paramètres sontÀ partir de là, vous pouvez utiliser les résultats pour déterminer si le transformateur est gravement endommagé et nécessite une réparation majeure.
Paramètres techniques
| Plage de mesure de l'amplitude |
(-120 dB) à (+20 dB) |
| Précision de mesure de l'amplitude |
0.1 dB |
| Précision de fréquence de balayage |
00,005% |
| Impédance d'entrée du signal |
1MΩ |
| Impédance de sortie du signal |
50Ω |
| Amplitude de sortie du signal |
± 20 V |
Autres paramètres techniques
1. Plage de mesure de l'amplitude: (-120 dB) à (+20 dB)
2. Précision de mesure de l'amplitude: 0,1 dB
3Précision de fréquence de balayage: 0,005%
4Impédance d'entrée du signal: 1MΩ
5. Impédance de sortie du signal: 50Ω
6Amplitude de sortie du signal: ± 20 V
7Répétabilité des tests en phase: 99,9%
8- Instruments de mesure Dimensions (L x largeur x hauteur): 340 x 240 x 210 (mm)
9Les dimensions du boîtier en alliage d'aluminium pour instruments (L x largeur x H): 370 x 280 x 260 (mm), les dimensions du boîtier en alliage d'aluminium pour boîtes de câbles (L x largeur x H): 420 x 300 x 300 (mm)
10Poids total: 20 kg
11Température de fonctionnement: -10°C à +40°C Température de stockage: -20°C à +70°C
Humidité relative: < 90%, sans condensation
