Une fois la conception et la fabrication d'un transformateur finalisées, ses bobines et sa structure interne sont fixées de manière permanente. Pour les bobines d'un transformateur multi-enroulements, si elles partagent la même classe de tension et la même méthode d'enroulement, les paramètres correspondants (Ci, Li) de chaque bobine seront fixes. Par conséquent, la réponse caractéristique dans le domaine fréquentiel de chaque bobine est également déterminée, et les spectres de fréquences des bobines triphasées correspondantes présentent un certain degré de comparabilité.
Les courts-circuits entre spires ou phase à phase survenant lors des tests du transformateur, les impacts subis pendant le transport (qui provoquent un déplacement relatif des bobines) et la déformation des bobines induite par les forces électromagnétiques lors de conditions de court-circuit ou de défaut en fonctionnement modifieront tous les paramètres distribués des enroulements du transformateur. Cela affecte et modifie à son tour les caractéristiques originales du domaine fréquentiel du transformateur, en particulier les changements d'amplitude de la réponse en fréquence et les décalages des points de fréquence de résonance. Le testeur d'enroulement de transformateur, développé sur la base de méthodes d'analyse de la réponse, est un dispositif d'essai non destructif innovant pour la détection des défauts internes des transformateurs. Il convient aux tests des défauts structurels internes des transformateurs de puissance allant de 63 kV à 500 kV.
Le testeur d'enroulement de transformateur quantifie les changements de réponse des paramètres internes des enroulements du transformateur sur différents domaines de fréquences. Il détermine le degré de changement dans les enroulements internes du transformateur en analysant l'amplitude de ces variations de paramètres, l'amplitude et la région des changements de réponse en fréquence, et les tendances de ces décalages. Sur la base des résultats de mesure, il permet ensuite de juger si le transformateur a subi des dommages importants et si une maintenance majeure est nécessaire.
| Plage de mesure de la fréquence de balayage |
(10Hz)-(10MHz), 40000 points de balayage, résolution de 0,25 kHz, 0,5 kHz et 1 kHz |
| Plage de mesure de la fréquence de balayage |
(0,5 kHz)-(1 MHz), 2000 points de balayage |
| Humidité relative |
<90%, sans condensation |
| Température de fonctionnement |
-10℃ à +40℃ |
| Température de stockage |
-20℃ à +70℃ |
| Répétabilité du test en phase |
99,9% |
Caractéristiques de la méthode de réponse en fréquence :

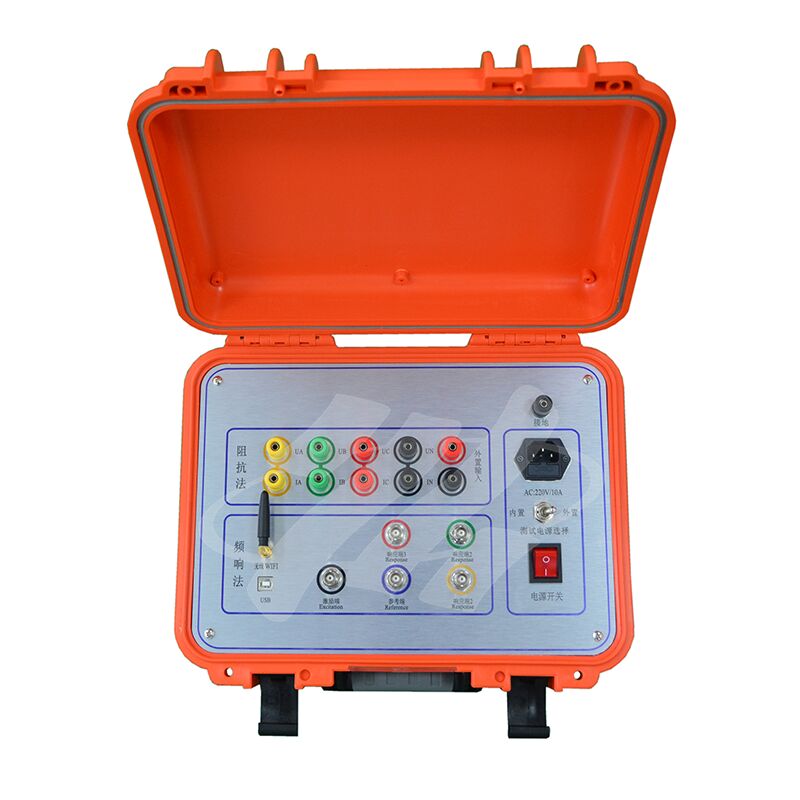

1. Le testeur de déformation des enroulements de transformateur se compose d'une unité de mesure et d'un logiciel d'analyse. L'unité de mesure est contrôlée par un micro-ordinateur monocarte à grande vitesse et comprend des composants de génération de signaux et de mesure de signaux. L'unité de mesure se connecte à une tablette ou à un ordinateur portable via une interface USB.
2. Pendant les tests, seules les barres omnibus de connexion du transformateur doivent être déconnectées ; tous les tests peuvent être effectués sans soulever le couvercle du transformateur ni démonter le transformateur.
3. L'instrument est doté de plusieurs systèmes de mesure de balayage de fréquence linéaire, avec une plage de balayage de fréquence linéaire allant jusqu'à [valeur de fréquence].
