XHBX1501
Aperçu du produit
Lorsqu'un transformateur est conçu et construit, ses bobines et sa disposition interne sont gravées dans le marbre. Pour les transformateurs multi-enroulements, les bobines qui correspondent en classe de tension et en méthode d'enroulement auront des paramètres Ci et Li fixes—leurs réponses en fréquence sont donc fixes, et les schémas de fréquence des bobines triphasées peuvent être comparés directement.
Des problèmes tels que les courts-circuits (pendant les tests), les dommages liés à l'expédition (mouvement des bobines) ou la déformation des bobines due aux contraintes électromagnétiques (pendant les défauts) modifieront les paramètres distribués de l'enroulement. Cela perturbe les caractéristiques de fréquence d'origine du transformateur : pensez aux changements d'amplitude de réponse ou aux fréquences de résonance. Notre testeur d'enroulement de transformateur utilise l'analyse de la réponse pour détecter ces problèmes de manière non destructive—il est parfait pour vérifier les défauts internes des transformateurs de puissance de 63 kV à 500 kV.
Le testeur mesure la façon dont les paramètres d'enroulement réagissent à différentes fréquences, puis traduit ces données en informations sur la gravité de la déformation : il examine l'ampleur des changements, où/quand les réponses en fréquence se modifient et les tendances générales. Avec ces informations, vous pouvez déterminer si un transformateur est gravement endommagé et nécessite une révision complète.
Même si vous ne disposez pas d'anciennes données de fréquence pour un transformateur en fonctionnement, vous pouvez toujours évaluer les défauts en comparant les spectres des bobines défectueuses. Cependant, disposer des données d'enroulement d'origine facilite grandement le suivi des performances, l'analyse des accidents et la planification de la maintenance.

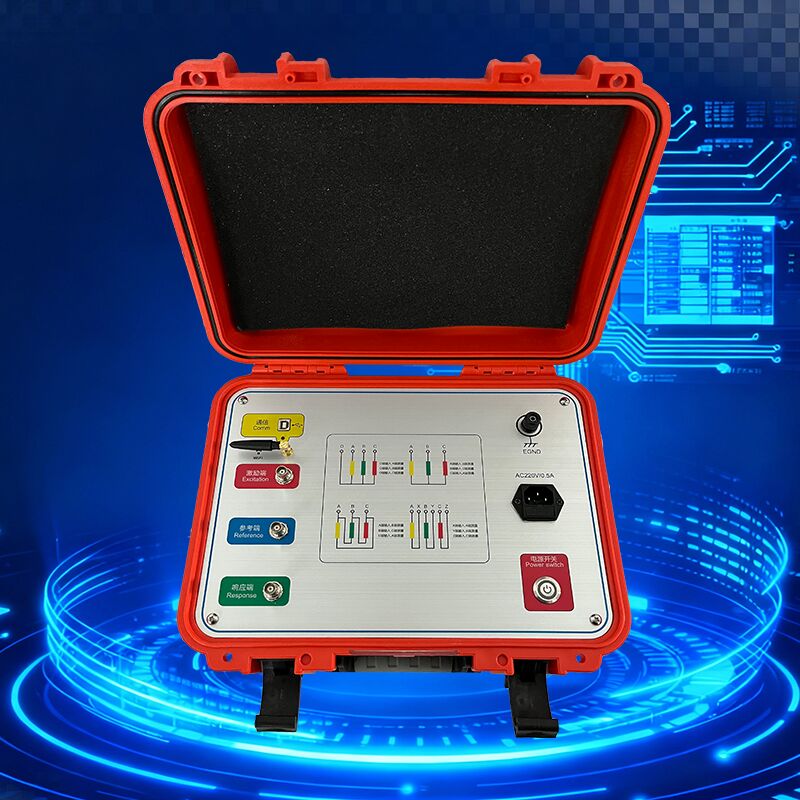

Ce testeur associe un ordinateur portable à un micro-ordinateur à puce unique pour des mesures super précises. Il est petit, simple à utiliser (suivez le manuel ou suivez une formation rapide) et dispose de tous les outils de test/analyse dont vous avez besoin—aucun expert technique requis.
Paramètres techniques
| Répétabilité du test en phase |
99,9 % |
| Amplitude de sortie du signal |
±20V |
| Impédance de sortie du signal |
50Ω |
| Impédance d'entrée du signal |
1MΩ |
| Précision de la fréquence de balayage |
0,005 % |
Caractéristiques de performance
- Échantillonnage A/N double canal 16 bits à grande vitesse (les courbes de forme d'onde montrent des changements clairs lors des tests sur site lorsque le commutateur de prise est modifié).
- L'amplitude de sortie du signal est réglable par logiciel, avec une amplitude de crête maximale de ±10 V.
- L'ordinateur analyse automatiquement les résultats des tests et génère des documents électroniques (Word).
- L'instrument est doté d'un système de double mesure avec des capacités de mesure de fréquence de balayage linéaire et de mesure de fréquence de balayage segmentée, compatible avec les deux approches techniques actuelles utilisées en Chine.
- Les caractéristiques amplitude-fréquence répondent aux spécifications techniques nationales pour les testeurs de caractéristiques amplitude-fréquence. L'axe horizontal (fréquence) possède des échelles linéaires et logarithmiques, de sorte que la courbe imprimée peut être une courbe à échelle linéaire ou logarithmique, que l'utilisateur peut sélectionner en fonction de ses besoins.
