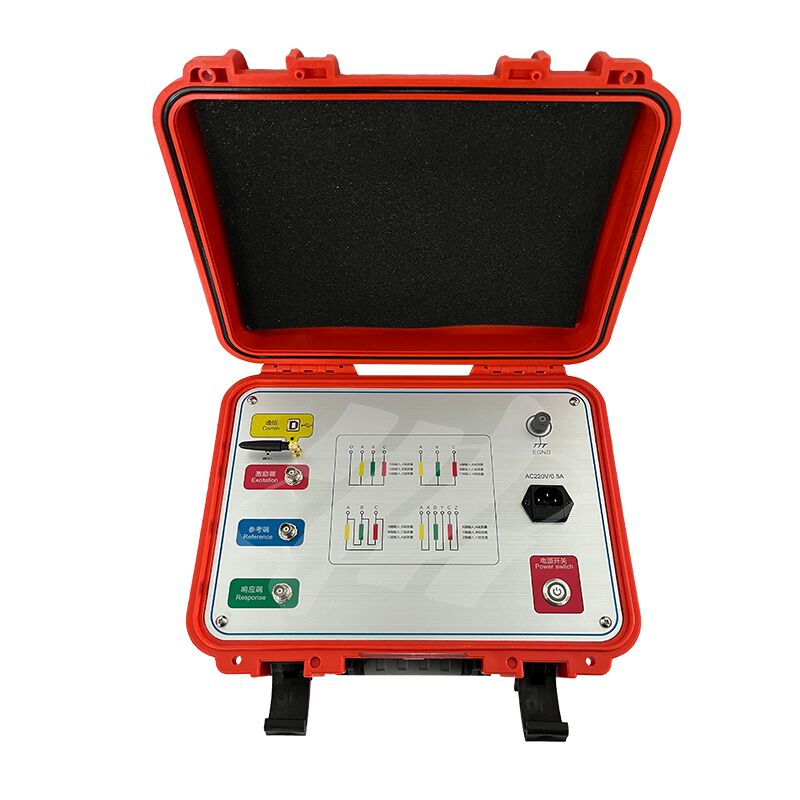

XHBX1501
Aperçu du produit
Une fois la conception et la fabrication d'un transformateur finalisées, ses bobines et sa structure interne sont fixes. Pour un transformateur multi-enroulements, les bobines de la même classe de tension et de la même méthode d'enroulement auront des paramètres définitifs (Ci, Li), ce qui conduit à des réponses caractéristiques fixes dans le domaine fréquentiel. Cela signifie que les spectres de fréquences des bobines triphasées sont comparables.
Les courts-circuits entre spires ou phase à phase pendant les tests, les impacts pendant le transport (causant un déplacement des bobines), ou la déformation des bobines due aux forces électromagnétiques pendant le fonctionnement en court-circuit/défaut modifieront les paramètres distribués des enroulements du transformateur. Cela modifie en outre les caractéristiques originales dans le domaine fréquentiel, telles que les changements d'amplitude dans les réponses en fréquence et les décalages de fréquence de résonance. Le testeur d'enroulement de transformateur, développé sur la base de méthodes d'analyse de la réponse, est un dispositif de test non destructif innovant pour les défauts internes des transformateurs. Il est adapté à la détection des défauts structurels internes des transformateurs de puissance de 63 kV à 500 kV.
Ce testeur quantifie les changements de réponse des paramètres d'enroulement du transformateur sur différents domaines de fréquences. Il détermine le degré de déformation interne des enroulements en analysant l'amplitude des changements de paramètres, l'amplitude/la région des décalages de réponse en fréquence et la tendance de ces variations. Cela permet aux utilisateurs de juger si le transformateur a subi des dommages importants et nécessite une révision en fonction des résultats de mesure.
Pour les transformateurs en fonctionnement, la gravité des défauts peut être évaluée en comparant les spectres caractéristiques des bobines défectueuses, même sans données historiques de caractéristiques dans le domaine fréquentiel. Naturellement, disposer de données caractéristiques d'enroulement d'origine fournit un support plus précis et fiable pour l'évaluation du fonctionnement du transformateur, l'analyse post-défaut et la maintenance.
Le testeur d'enroulement de transformateur est doté d'un système de mesure de haute précision composé d'un ordinateur portable et d'un micro-ordinateur monocarte. Il a une structure compacte, un fonctionnement simple et des fonctions complètes de test/analyse. Les utilisateurs peuvent l'utiliser de manière autonome après avoir consulté le manuel d'utilisation ou suivi une formation de courte durée.
Paramètres techniques
| Méthode de balayage |
Distribution de balayage linéaire |
| Plage de mesure de la fréquence de balayage |
(0,5 kHz)-(1 MHz), 2000 points de balayage |
| Plage de mesure d'amplitude |
(-120 dB) à (+20 dB) |
| Précision de la mesure d'amplitude |
0,1 dB |
| Précision de la fréquence de balayage |
0,005 % |
| Impédance d'entrée du signal |
1 MΩ |
Domaines d'application :
* Systèmes d'alimentation : production, transport, transformation et distribution d'énergie ;
* Usines et mines : grandes usines de fabrication et diverses sociétés minières ;
* Métallurgie et pétrochimie : fusion, industrie chimique, traitement de l'eau, etc. ;
* Transports : ports/chemins de fer/autoroutes/aéroports et éclairage public municipal, etc. ;
* Entreprises et institutions : services logistiques des grandes entreprises et institutions ;
* Industrie de la construction : grandes entreprises de construction et de gestion immobilière ;
* Installation et test d'équipements électriques : entreprises d'installation et de mise en service d'équipements électriques de différents niveaux ;
