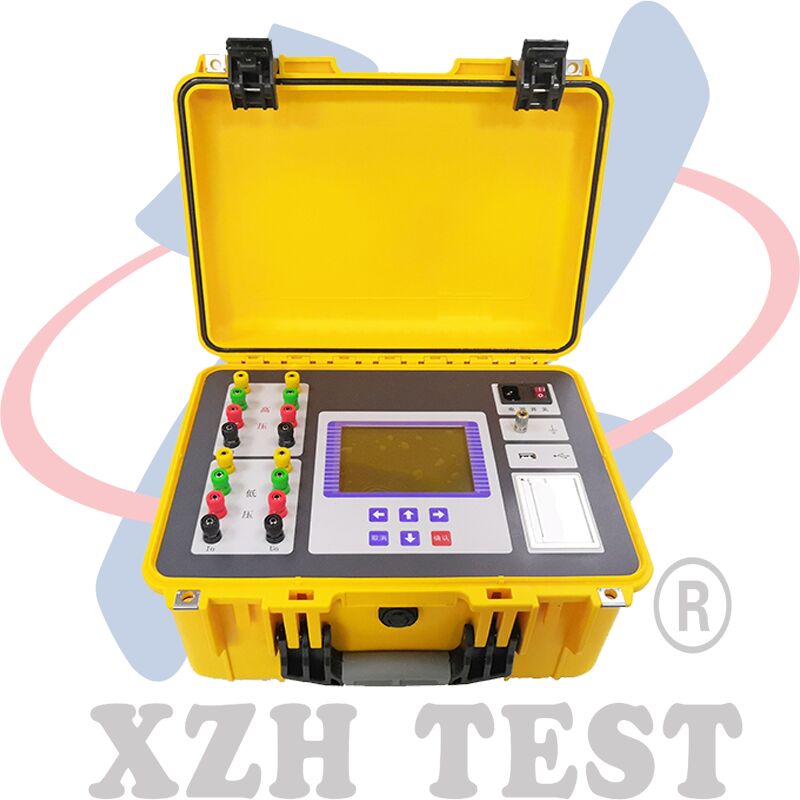

XHZ1320AX
Aperçu
En tant que composants clés des systèmes d'alimentation, le fonctionnement fiable à long terme des transformateurs est essentiel à la stabilité et à la fiabilité globales du système.
La résistance DC du transformateur est un test obligatoire pour la fabrication (produits semi-finis/finis), l'installation, la réception et la maintenance préventive, permettant la détection des défauts de fabrication (par exemple, problèmes de matériau/soudure de la bobine, connexions lâches, brins manquants, ruptures) et des risques opérationnels. Pour permettre une mesure rapide de la résistance DC, notre société a développé le testeur de résistance DC de transformateur utilisant une technologie interne. Ce testeur de nouvelle génération intègre des tests par méthode de magnétisation, des tests triphasés (Yn, Y, △) et une démagnétisation, ce qui le rend idéal pour les grands transformateurs de puissance. Il est doté d'un grand écran LCD haute résolution en couleurs réelles, d'une commande tactile + bouton rotatif pour une facilité d'utilisation sur site, d'invites de menu en chinois pour une utilisation intuitive, d'un câblage unique pour tous les tests, d'une vitesse rapide, d'une grande précision et d'une large plage.
Fonctions et caractéristiques principales
- L'instrument peut effectuer des tests de mesure triphasés sur les enroulements Yn, Y et Δ et calculer le taux de déséquilibre triphasé.
- L'alimentation de test a un courant de sortie maximal de 20 A et une plage de test de 0 à 25 kΩ, répondant aux exigences de test de la plupart des transformateurs. Il intègre également des fonctions de magnétisation et de démagnétisation pour répondre aux divers besoins de test sur site.
- L'instrument calcule automatiquement le taux de variation de la résistance sur 5, 15 et 30 secondes pendant le test, aidant les testeurs à juger de la stabilité des données de test et à éviter les erreurs de lecture.
- L'instrument dispose de multiples fonctions de protection, notamment une protection contre la force contre-électromotrice, une protection contre la rupture de ligne et une protection contre les pannes de courant.
- L'instrument est équipé d'une imprimante thermique, avec une capacité de stockage intégrée de 200 entrées de données et prend en charge le stockage à grande échelle via une clé USB.
- L'écran couleur véritable de 7 pouces de qualité industrielle présente une conception épurée et simple, une commande entièrement tactile et une commande rotative à un bouton, créant une expérience d'interaction homme-machine confortable et pratique.
Contenu de l'emballage
À la réception du carton d'expédition, ouvrez-le et vérifiez s'il y a des dommages. Si le carton d'expédition est endommagé ou si le matériau de rembourrage présente des bosses, veuillez en informer la société de transport et votre bureau de vente le plus proche.
Veuillez vérifier si vous avez reçu les éléments suivants dans l'ensemble complet de l'équipement :
Configuration standard :
1 testeur
1 jeu de fils de test (2 chacun de jaune, vert, rouge et noir)
1 cordon d'alimentation à trois conducteurs
1 fil de mise à la terre
3 fusibles
2 rouleaux de papier d'imprimante
Précautions :
Lors du test de l'enroulement du changeur de prises à vide, ne pas commuter le changeur de prises à vide pendant le test ou avant que l'enroulement ne soit complètement déchargé.
Ne retirez pas les fils de test et ne débranchez pas l'interrupteur d'alimentation pendant le test ou la décharge.
Lors des tests de transformateur, l'enroulement non mesuré du transformateur doit être en circuit ouvert.
