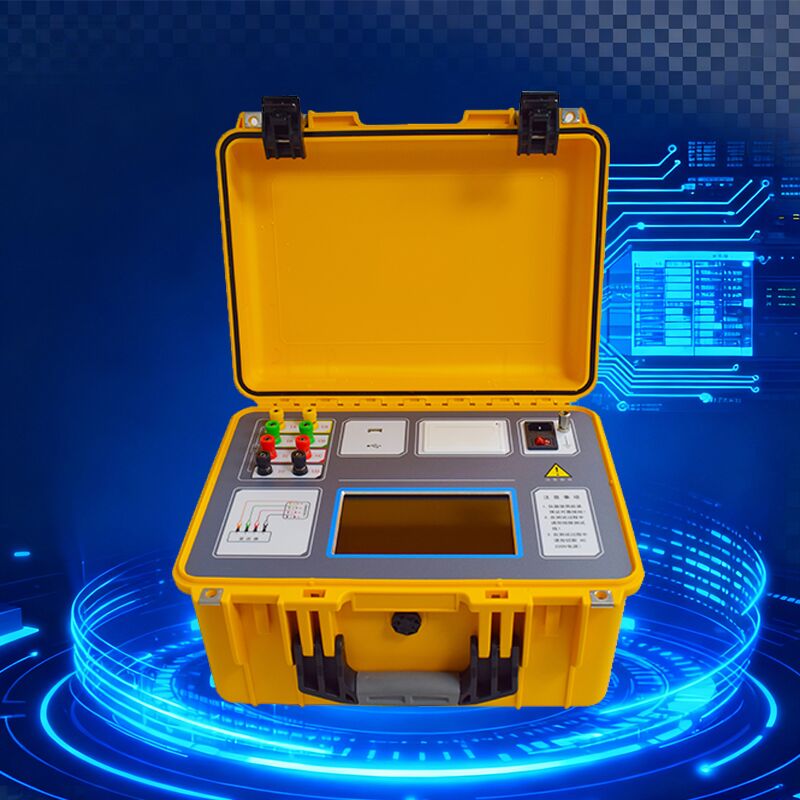

XHZ1320A
Aperçu
Pour les systèmes d'alimentation, les transformateurs sont des équipements essentiels, leur fonctionnement fiable à long terme est donc crucial pour la stabilité et la fiabilité de l'ensemble du système.
La résistance CC d'un transformateur est un élément de test obligatoire pour les produits semi-finis, les tests en usine des produits finis, les tests d'installation, de réception et les tests préventifs effectués par les services d'alimentation lors de la fabrication des transformateurs. Elle permet de détecter efficacement les défauts de fabrication tels que la sélection incorrecte des matériaux des bobines, les problèmes de soudure, les connexions lâches, les brins manquants et les ruptures de fils, ainsi que les risques potentiels qui surviennent après l'exploitation. Pour répondre à la demande de mesure rapide de la résistance CC des transformateurs, notre société a développé un testeur de résistance CC de transformateur en tirant parti de ses avantages techniques exclusifs. Cet instrument est un testeur de nouvelle génération intégrant la méthode de test de magnétisation, les tests triphasés (Yn, Y, △) et les fonctions de démagnétisation, ce qui en fait un appareil idéal pour mesurer la résistance CC des grands transformateurs de puissance. Il est doté d'un écran LCD haute résolution grand format en couleurs réelles, combiné à une commande tactile et à un bouton rotatif pour une utilisation facile sur site. Avec des invites de menu en chinois, l'opération est simple et intuitive : tous les tests de résistance CC peuvent être effectués avec un seul câblage, garantissant une vitesse de test rapide, une grande précision et une large plage de mesure.
Spécifications techniques
| Courant de sortie |
Monophasé : 20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA
Triphasé : 10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A |
| Plage de mesure |
Monophasé :
Plage 20A : 0,5mΩ～1Ω
Plage 10A : 1,0mΩ～2Ω
Plage 5A : 10mΩ～4Ω
Plage 1A : 0,1Ω～20Ω
Plage 0,1A : 2,0Ω～200Ω
Plage 10mA : 50Ω～2kΩ
<1mA range: 500Ω～25kΩ
Triphasé :
Plage 10A + 10A : 0,5mΩ～0,8Ω
Plage 5A + 5A : 10mΩ～1,6Ω
Plage 1A + 1A 0,1 Ω ～ 8,0 Ω
Plage 0,1A+0,1A 2,0 Ω ～ 80 Ω |
| Précision |
±(lecture × 0,2% + 2 chiffres) |
| Alimentation |
Alimentation CA220V±10%, 50/60Hz |
| Température de fonctionnement |
-10℃～50℃ |
| Humidité relative |
<90%, sans condensation |
Précautions
* Lors du test de l'enroulement du changeur de prises à vide, il est interdit de commuter le changeur de prises à vide pendant le test ou avant la décharge complète.
* Pendant le test ou la décharge, il est interdit de déconnecter les fils de test et d'éteindre l'interrupteur d'alimentation.
* Lors du test du transformateur, l'enroulement non mesuré du transformateur doit être en circuit ouvert.
Service après-vente
* Nos produits sont livrés avec une carte de garantie. Veuillez inspecter et remplir la carte de garantie sur place lors de la livraison du produit commandé.
* Le service de garantie est fourni à partir de la date d'achat, sur la base de la carte de garantie, avec une maintenance à vie. Les réparations sont gratuites pendant la période de garantie ; après la période de garantie, des frais appropriés seront facturés pour les réparations et les ajustements.
* La garantie ne s'applique pas dans les situations suivantes :
▶ Démontage ou modification du processus de fabrication du produit par l'utilisateur.
▶ Dommages graves causés par un stockage ou une utilisation incorrecte par l'utilisateur.
▶ Dommages causés par d'autres raisons imputables à l'utilisateur.
