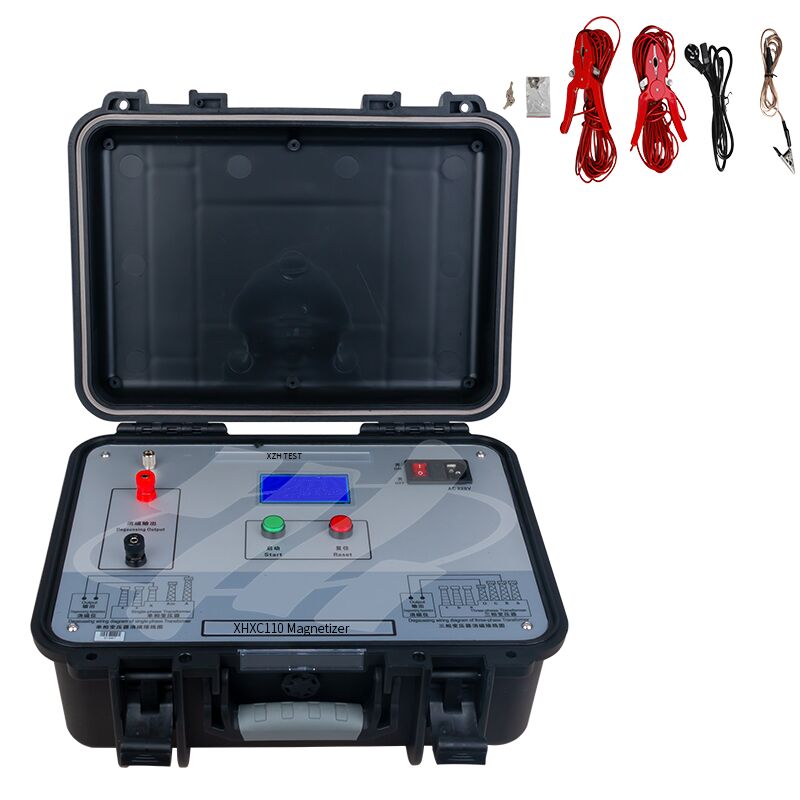

XHXC110 Transformateur de puissance et démagnétisateur de transformateur de courant
Le XHXC110 est un dispositif dédié conçu pour éliminer les risques de magnétisme résiduel dans les grands transformateurs de puissance et les transformateurs de courant après les tests de résistance en courant continu.Il joue un rôle essentiel dans la protection de ces équipements contre les chocs de courant d'entrée et en assurant une mise en service sûre.
En raison de l'hystérésis inhérente aux matériaux ferromagnétiques, le magnétisme résiduel reste dans le noyau de fer après des opérations telles que la mesure du rapport de virage et les tests de résistance en courant continu des transformateurs de puissance.Ce magnétisme résiduel provoque une saturation à demi-cycle du noyau de fer lorsque le transformateur est mis en service, générant des harmoniques substantielles dans le courant d'excitation.Cela augmente non seulement la consommation d'énergie réactive du transformateur, mais peut également provoquer un dysfonctionnement des protecteurs de relaisPar conséquent, la démagnétisation doit être effectuée avant la mise en service du transformateur pour garantir un fonctionnement sûr et normal.
S'appuyant sur la série de produits d'origine, le XHXC110 dispose d'un mode de démagnétisation automatique ajouté, éliminant le besoin d'opérations répétées de l'utilisateur.Le module en cristaux liquides a été agrandie pour afficher des informations plus riches, et il adopte une conception de fonctionnement à deux boutons: un bouton rouge pour la sélection et la réinitialisation, et un bouton vert pour la confirmation et le démarrage, assurant un fonctionnement plus facile.Le temps de démagnétisation a été réduit de 30 minutes à moins de 4 minutes.
Les dangers du magnétisme résiduel
- déclenche un dysfonctionnement des dispositifs de protection des relais du transformateur, entraînant des pannes répétées dans la mise en service du transformateur;
- Cause des surtensions lorsque les défauts de court-circuit sur les lignes sortantes du transformateur sont nettoyés,provoquant un dysfonctionnement de la protection du transformateur et entraînant une panne totale de courant des charges de tous les côtés du transformateur;
- Le courant d'entrée généré lorsqu'un transformateur déchargé à la sous-station A est connecté à l'alimentation électrique induit une "intrusion sympathique" dans les transformateurs en fonctionnement aux sous-stations adjacentes B et C,provoquant des démarrages erronés et des pannes de courant à grande échelle;
- Le courant d'entrée peut endommager les transformateurs et les disjoncteurs en raison d'une puissance électrique excessive;
- Inducant une surtension de commutation, endommageant les équipements électriques;
- Les composants en courant continu dans le courant d'entrée provoquent une surmagnétisation des circuits magnétiques du transformateur de courant,une réduction significative de la précision de mesure et du taux de fonctionnement correct des dispositifs de protection des relais;
- Un grand nombre d'harmoniques dans le courant d'entrée polluent gravement la qualité d'alimentation du réseau électrique;
- Cause une augmentation ou une baisse soudaine de la tension du réseau, affectant le fonctionnement normal d'autres équipements électriques.
Caractéristiques de performance:
* Utilise une technologie brevetée ∙ principe d'atténuation par conversion de fréquence CC;
* Les transformateurs triphasés réalisent la démagnétisation en démagnétisant uniquement la phase B;
* Dispose d'un jugement automatique de stabilisation du courant et d'une acquisition et d'un traitement de données AD de 16 bits;
* Offre des modes de démagnétisation manuel/automatique;
* Vitesse de démagnétisation rapide réduite de 30 minutes à 4 minutes maximum par cycle;
* L'effet de démagnétisation significatif a augmenté de 80% à plus de 90% par cycle;
* Peut utiliser directement la ligne actuelle d'essai de résistance en courant continu, facilitant l'intégration avec l'essai de résistance en courant continu;
* Utilise une interface chinoise claire avec affichage en temps réel des progrès de démagnétisation;
* Convient pour éliminer le magnétisme résiduel dans les transformateurs de grande puissance et les transformateurs d'instruments de 35 kV et plus avant leur mise en service;spécialement conçus pour les transformateurs de grande capacité avec des niveaux de tension de 330 kV ou plus;
* Ce produit est de petite taille et léger, ce qui le rend idéal pour une utilisation sur le terrain.
