Indicateur de défaut de câble professionnel
Localisation rapide et précise des points de défaillance pour différents types de câbles avec des technologies de détection avancées.
Spécifications du produit
| Attribut |
Valeur |
| Modèle N°. |
Le numéro de série XHDD503 |
| Utilisation |
Testeur de câbles réseau, testeur de câbles audio, testeur de câbles coaxiaux, testeur de câbles numériques |
| Le pouvoir |
Électricité |
| Filtreur |
200 Hz à 1600 Hz Facultatif |
| Gain de production |
16 Niveaux (0 à 112 dB) |
| Précision du positionnement acoustique-magnétique |
Moins de 0,2 m |
| Précision de positionnement de la tension d'étape |
Moins de 0,5 m |
| Précision de l'identification du chemin |
Moins de 0,5 m |
| Garantie |
12 mois |
Vue d'ensemble du produit
Le localisateur de défauts de câble utilise les principes de capture des vibrations et d'induction électromagnétique pour localiser avec précision les défauts de câble.,avec des ondes de vibration, des ondes sonores et des ondes électromagnétiques détectées par la sonde spéciale de l'instrument.
Cet instrument est adapté pour localiser divers défauts dans les câbles d'alimentation, les câbles coaxiaux à haute fréquence, les câbles d'éclairage de rue et les câbles enfouis, y compris les câbles à faible résistance, à court-circuit, à circuit ouvert,fuite de haute résistance, et flash à haute résistance sur les défauts.
Principales caractéristiques
- LCD à haute luminosité tactile de 5 pouces pour la visibilité de la lumière du soleil
- 4 modes d'essai: standard, amélioré, réduction du bruit et personnalisé
- 4 fonctions de positionnement: synchronisation acoustique-magnétique, purement acoustique, purement magnétique et tension d'étape
- Technologie de réduction du bruit de fond avec plusieurs options de filtrage
- Fonctions de BNR et de silencieux pour améliorer la clarté du signal
- Indication de l'écart de trajectoire pour un suivi précis
- Capteurs de signaux d'isolation physique multicouches à étanchéité IP65
- Batterie au lithium de grande capacité intégrée avec chargeur rapide
- Conception compacte et légère avec interface de fonctionnement simple
Spécifications techniques
| Paramètres du filtre |
Pour les appareils à haute fréquence: 100 Hz à 1600 Hz
Passage à basse fréquence: 100 Hz à 300 Hz
Quantité d'électricité utilisée
Passage de bande: 200 Hz à 600 Hz |
| Gain de chaîne |
8 niveaux réglables |
| Gain du canal magnétique |
8 niveaux réglables |
| Gain de tension par étape |
8 niveaux réglables |
| Impédance de sortie |
350Ω |
| Précision du positionnement acoustomagnetique |
≤ 0,1 m |
| Énergie électrique |
4*18650 piles au lithium standard |
| Temps de veille |
Plus de 8 heures |
| Les dimensions |
Pour les véhicules à moteur électrique |
| Le poids |
7 kg ou plus |
| Environnement de fonctionnement |
-25 à 65 °C; humidité relative: ≤ 90% |
Principes de travail
1. Méthode de synchronisation acousto-magnétique:Combine la mesure acoustique traditionnelle avec la détection de signaux électromagnétiques pour une localisation précise des défauts en mesurant les différences de temps entre les signaux.
2Méthode du son pur:Utilise des capteurs de vibrations acoustiques pour convertir les signaux sonores en signaux électriques pour l'identification des points de défaillance par l'intermédiaire d'écouteurs ou d'affichage.
3Métode purement magnétique:Détermine la trajectoire du câble et l'emplacement de la défaillance à travers les caractéristiques du signal d'impulsion détectées par les bobines d'induction.
4. Méthode du cadre A:Utilise des mesures de différence de potentiel pour localiser les failles de sol dans les câbles enfouis par analyse de champ électrique.

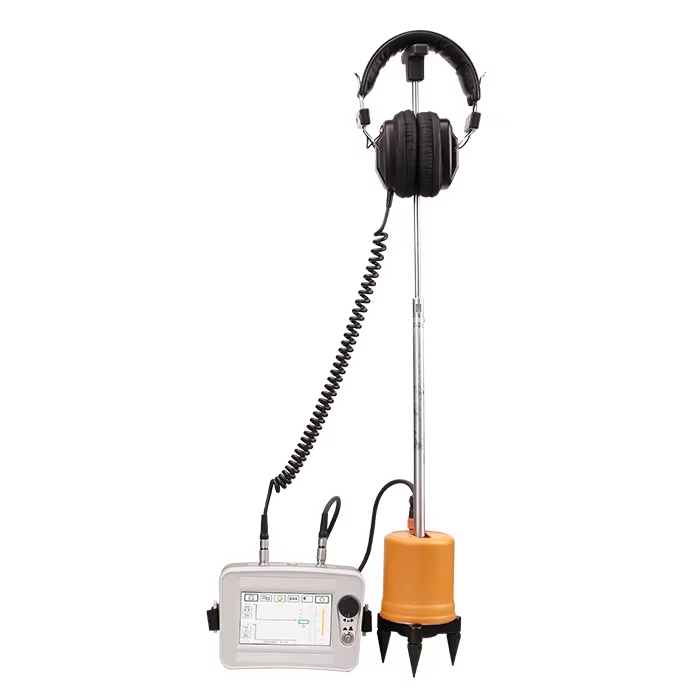

Composants de l'instrument
- Unité principale de localisation des défauts du câble
- Probe avec trois griffes et une tige de raccordement
- Écouteurs pour la rétroaction des signaux
- Ligne de signal à 7 cœurs pour la connexion instrument-sonde
- Chargeur pour recharger la batterie
- Cadre A pour les essais de tension par étape
- Cable de connexion à cadre A
- Accessoires pour épingles de terre
Note d'essai:Lorsque vous utilisez la méthode A-frame, observez les graphiques de barres rouges et verts sur l'écran de test.à environ 1 à 2 mètres de l'emplacement réel de la faille.
