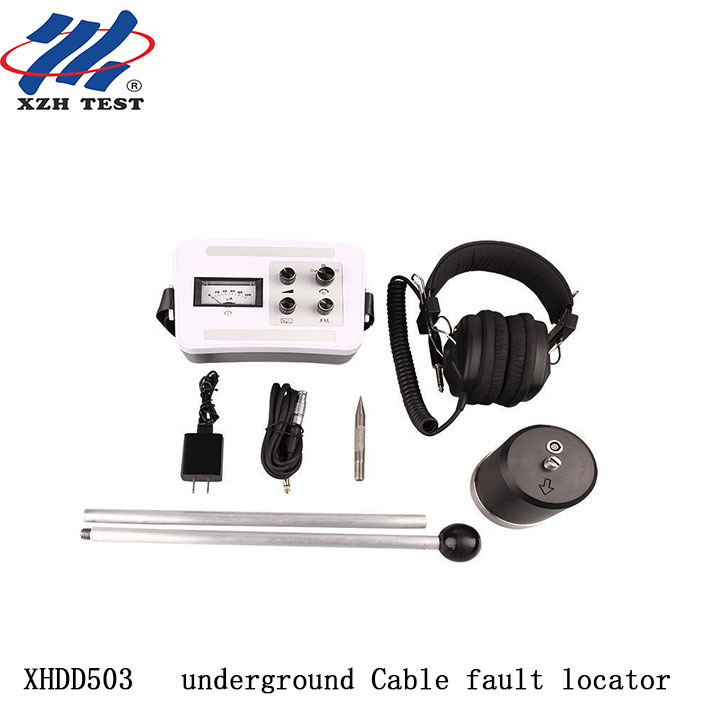

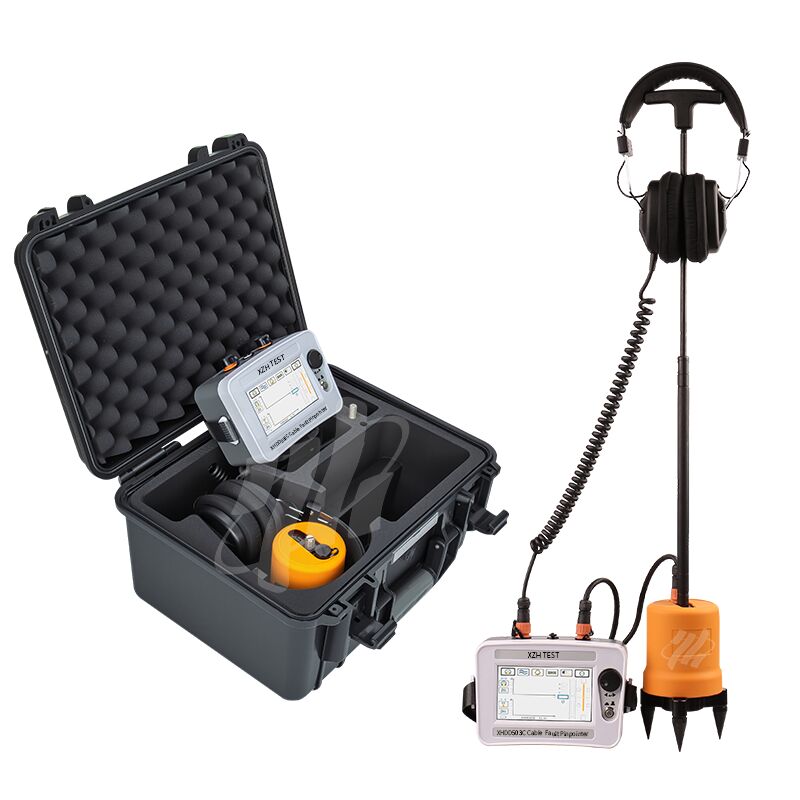

Localisateur de défauts de câbles souterrains XHDD503
Le localisateur de défauts de câbles XHDD503 utilise les principes de détection de vibrations et d'induction électromagnétique pour déterminer avec précision l'emplacement des défauts de câbles souterrains. À l'aide d'un générateur d'impulsions haute tension, une décharge par claquage au point de défaut génère des ondes de vibration, des ondes sonores et des ondes électromagnétiques. Ces phénomènes physiques sont captés par une sonde spécialisée, amplifiés et traités par l'instrument, puis affichés pour le jugement auditif et visuel de l'opérateur afin de compléter la localisation précise du défaut directement au-dessus du câble.
Convient aux défauts de faible résistance, courts-circuits, circuits ouverts et déconnexions des câbles d'alimentation, des câbles coaxiaux haute fréquence, des câbles d'éclairage public et des fils enterrés de divers matériaux avec différentes sections transversales et milieux. Conforme aux normes DL/T 849.2-2019 pour les détecteurs de défauts de câbles.
Avantages clés en termes de performances
Grossissement : 500 000x | Profondeur de détection : >10m | Autonomie de la batterie : 20+ heures | Courant de repos : Fonctionnement continu
1.Reçoit simultanément les ondes de vibration, les ondes sonores et les ondes électromagnétiques générées lors de la décharge au point de défaut.
2.Canaux acoustiques et magnétiques conçus séparément et alimentés indépendamment pour une capacité anti-interférence supérieure.
3.Super grossissement de 500 000x avec une profondeur de détection de >10m pour les défauts de câbles profondément enfouis.
4.La conception de l'ampèremètre analogique fournit la force du signal et la tendance en un coup d'œil.
5.Le niveau zéro réglable s'adapte à divers environnements de champ de signaux forts et faibles.
6.Conception à très faible consommation d'énergie avec un courant de repos inférieur à 10 mA assure plus de 20 heures de fonctionnement continu sur le terrain.7.
Capteur à isolation physique multicouche avec protection étanche IP65.Paramètres techniques
| Spécification |
Grossissement |
| 500 000 fois |
Précision de localisation |
| <0,1m (acoustique-magnétique) |
Impédance de sortie |
| 350Ω |
Profondeur de détection |
| >10 mètres |
Courant de repos |
| <10mA |
Fonctionnement continu |
| >20 heures |
Alimentation de travail |
| 4 piles au lithium de 3,7 V 3200 mAh |
Température ambiante |
| -25 ~ 65℃; Humidité : ≤90% |
Dimensions de l'unité principale |
| 190 (L) × 75 (l) × 135 (H) mm |
Poids de l'unité principale |
| 0,81 kg |
Dimensions de la sonde |
| 85 (P) × 100 (H) mm |
Poids de la sonde |
| 1,4 kg |
Dimensions hors tout (emballé) |
| 428L × 350l × 230H mm |
Poids total |
| 7 kg |
Principe de fonctionnement |
Lorsqu'une impulsion haute tension agit sur le câble défectueux, une décharge par claquage se produit au point de défaut, générant des ondes de vibration, des ondes sonores, des ondes électromagnétiques et d'autres phénomènes physiques. L'instrument détecte simultanément ces signaux grâce à sa conception à double canal (acoustique + magnétique). En comparant la différence de temps entre le signal électromagnétique (propagation quasi instantanée) et le signal acoustique, la distance précise jusqu'au point de défaut est calculée. L'opérateur déplace la sonde pour trouver le point avec la plus petite différence de temps, ce qui indique l'emplacement exact du défaut directement en dessous.
Les canaux acoustiques et magnétiques alimentés indépendamment améliorent considérablement la capacité anti-interférence, rendant cet instrument efficace même dans des environnements de terrain électriquement bruyants où les détecteurs acoustiques à canal unique traditionnels peinent.

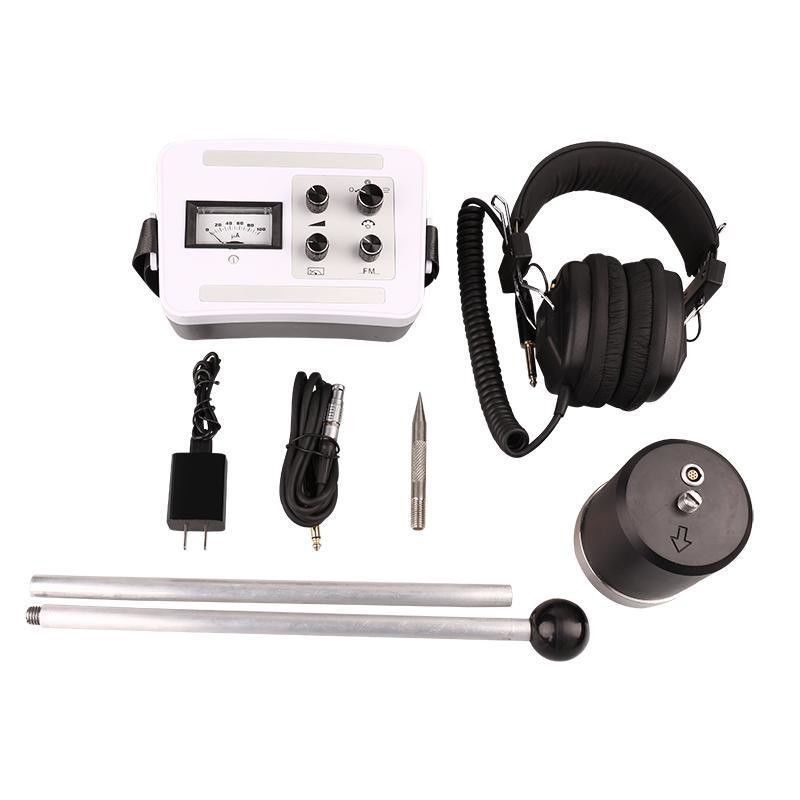

Liste d'emballage
| Quantité |
Localisateur de défauts de câbles (unité principale) |
| 1 |
Service après-vente : |
| 1 |
Service après-vente : |
| 1 |
Service après-vente : |
| 1 |
Service après-vente : |
| 1 |
Service après-vente : |
Garantie gratuite de 12 mois pour les problèmes de qualité du produit, maintenance à vie et support technique.Photos sur site
Foire aux questions
Q : Que signifie le super grossissement de 500 000x en pratique ?
L'amplification du signal de 500 000x permet au localisateur de détecter des signaux acoustiques et magnétiques extrêmement faibles provenant de défauts profonds ou à haute résistance qui produisent des impulsions de décharge faibles. Ceci est particulièrement précieux pour les câbles enfouis à plus de 5 m de profondeur ou dans des conditions de sol atténuantes où les localisateurs à gain standard ne parviennent pas à enregistrer de signal à la surface.
Q : Comment le fonctionnement continu de 20 heures améliore-t-il la productivité sur le terrain ?
L'autonomie prolongée de 20 heures couvre plusieurs jours d'opérations sur le terrain avec une seule charge, éliminant le besoin de transporter des batteries de rechange ou de retourner à la base pour recharger. Ceci est essentiel pour les sites éloignés, les parcs éoliens offshore et les tracés de câbles transfrontaliers où l'infrastructure de recharge est indisponible. L'unité peut fonctionner pendant deux équipes complètes plus une surveillance nocturne sans interruption.
Q : Pour quels types de défauts de câbles ce localisateur est-il conçu ?
Conçu pour les défauts de claquage et de fuite à haute résistance dans les câbles d'alimentation souterrains de 35 kV et moins. Le système de détection acoustique-magnétique à gain élevé fonctionne avec tout générateur de surtension HV produisant des impulsions de décharge périodiques. Il est compatible avec les câbles diélectriques XLPE, papier imprégné d'huile et caoutchouc/plastique, dans les installations enterrées directement et dans les conduits.
Q : Comment confirmer que vous êtes directement au-dessus du point de défaut ?
L'affichage de synchronisation acoustique-magnétique montre la différence de temps entre l'impulsion électromagnétique (instantanée) et l'onde acoustique (retardée par le temps de trajet dans le sol). Lorsque vous êtes directement au-dessus du défaut, cette différence de temps atteint son minimum. S'éloigner augmente le delta temporel. Combiné au volume acoustique maximal à l'épicentre du défaut, vous obtenez une double confirmation avant l'excavation.
Q : Le localisateur fonctionne-t-il avec n'importe quel générateur de surtension HV ?
Oui. Le localisateur est indépendant de la source et fonctionne avec tout équipement produisant des impulsions de décharge haute tension périodiques : systèmes intégrés (série XHHV535), transformateur de test traditionnel + bancs de condensateurs, et ponts de brûlage en mode impulsionnel. Pour de meilleurs résultats, utilisez le mode de décharge périodique/cyclique à des intervalles de 5 à 10 secondes pour une reconnaissance cohérente du rythme acoustique.
Q : Quelle garantie et quel support sont inclus ?
Garantie standard de 12 mois couvrant les défauts de fabrication, avec support technique à vie. Certifié CE et ISO. Le paquet comprend l'unité de localisation, le casque, le capteur de sol, la mallette de transport, le chargeur et le manuel d'utilisation. Des formations sur site et des options de garantie prolongée sont disponibles sur demande.
