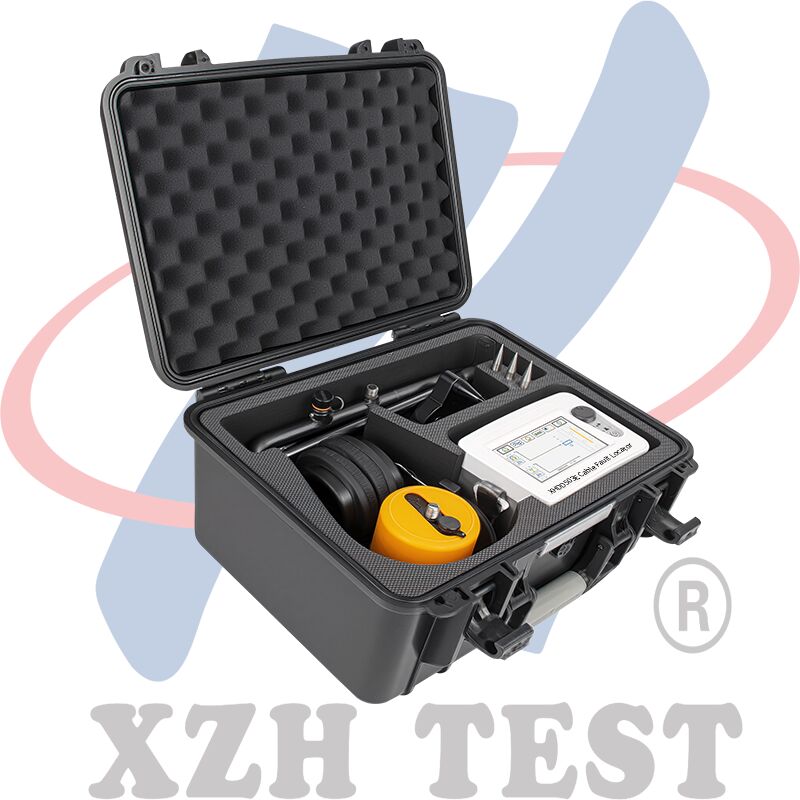

Cable Fault Pinpointer avec synchronisation acoustique magnétique

Name: Cable Fault Pinpointer avec synchronisation acoustique magnétique
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Le numéro de série XHDD503
Price: 4,175.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Xi'an, Shaanxi, Chine
Nom de marque:	XZH TEST
Certification:	CE, ISO
Numéro de modèle:	Le numéro de série XHDD503

Les informations détaillées

Lieu d'origine:

Xi'an, Shaanxi, Chine

Nom de marque:

XZH TEST

Certification:

CE, ISO

Numéro de modèle:

Le numéro de série XHDD503

Mettre en évidence:

High Light

Mettre en évidence:

Cable Fault Pinpointer avec synchronisation acoustique magnétique

Détecteur de panne des câbles souterrains

Localisateur de câble XHDD503E avec garantie

Trading Information

Quantité de commande min:

1 unité

Détails d'emballage:

Étui en bois

Délai de livraison:

5 à 8 jours

Conditions de paiement:

t/t

Capacité d'approvisionnement:

2000unit / an

Description de produit

Indicateur de défaut de câble à haute performance

Attributs du produit

Modèle N°.	Le numéro de série XHDD503
Utilisation	Testeur de câbles réseau, testeur de câbles audio, testeur de câbles coaxiaux, testeur de câbles numériques
Le pouvoir	Électricité
Personnalisé	Personnalisé
Couleur	Noir
Filtreur	200 Hz à 1600 Hz Facultatif
Gain de production	16 Niveaux (0 à 112 dB)
Précision du positionnement acoustique-magnétique	Moins de 0,2 m
Précision de positionnement de la tension d'étape	Moins de 0,5 m
Précision de l'identification du chemin	Moins de 0,5 m
Paquet de transport	Étui en bois
Marque déposée	Test XZH
Origine	Chine
Code du SH	9031809090
Service après-vente	Certificat de garantie

Description du produit

Le localisateur de défauts de câble utilise les principes de capture des vibrations et d'induction électromagnétique pour déterminer les emplacements de défauts spécifiques du câble.Un générateur d'impulsions haute tension provoque une décharge flashover au point de défaillance, générant des phénomènes physiques détectés par la sonde spéciale de l'instrument, amplifiés, traités et affichés pour localiser avec précision les défauts grâce à une rétroaction visuelle et auditive.

Principales caractéristiques

LCD à haute luminosité tactile de 5 pouces assure la visibilité sous la lumière du soleil
4 modes d'essai: standard, amélioré, réduction du bruit et personnalisé
4 fonctions de positionnement: synchronisation acoustique-magnétique, purement acoustique, purement magnétique et tension d'étape
Technologie de réduction du bruit de fond avec plusieurs options de filtrage
Équipé de fonctions BNR et silencieuses
Capacité d'indication des écarts de trajectoire

Spécifications techniques

Paramètres du filtre	Pour les appareils à haute fréquence: 100 Hz à 1600 Hz Passage à basse fréquence: 100 Hz à 300 Hz Quantité d'électricité utilisée Passage de bande: 200 Hz à 600 Hz
Gain de chaîne	8 niveaux réglables
Gain du canal magnétique	8 niveaux réglables
Gain de tension par étape	8 niveaux réglables
Gain de sortie	16 niveaux (0 à 112 dB)
Impédance de sortie	350Ω
Précision du positionnement acoustomagnetique	≤ 0,1 m
Précision de positionnement de la tension d'étape	≤ 0,5 m
Précision de l'identification du tracé	≤ 0,5 m
Réduction du bruit	Fonctions de réduction du bruit de fond et de réduction du bruit muet BNR
Méthode de commande par affichage	Contrôle à écran tactile de 5 pouces haute luminosité
Temps de veille	Plus de 8 heures
Conditions de fonctionnement	-25 à 65 °C; humidité relative: ≤ 90%

Principe de fonctionnement

Méthode de synchronisation acousto-magnétique

Cette méthode très précise combine la mesure acoustique traditionnelle avec la détection de signaux électromagnétiques.l'instrument détecte à la fois des signaux sonores et électromagnétiques, en utilisant leur différence de temps pour déterminer l'emplacement de la faille où la différence de temps est la plus petite.

Méthode du son pur

Utilisée principalement pour les défauts de haute résistance et de flashover, cette méthode convertit les signaux acoustiques du point de décharge en signaux électriques qui sont amplifiés, filtrés et affichés.Le point de la plus grande intensité sonore indique l'emplacement de la faille.

Méthode du cadre A

Pour les failles de sol des câbles enfouis, cette méthode utilise des mesures de différence de potentiel.le point de défaillance est identifié lorsque la différence de potentiel devient nulle ou inverse la polarité.

Remarque: le cadre A comporte des flèches colorées (rouge à l'avant, vert à l'arrière) indiquant la direction du câble.
