Définition

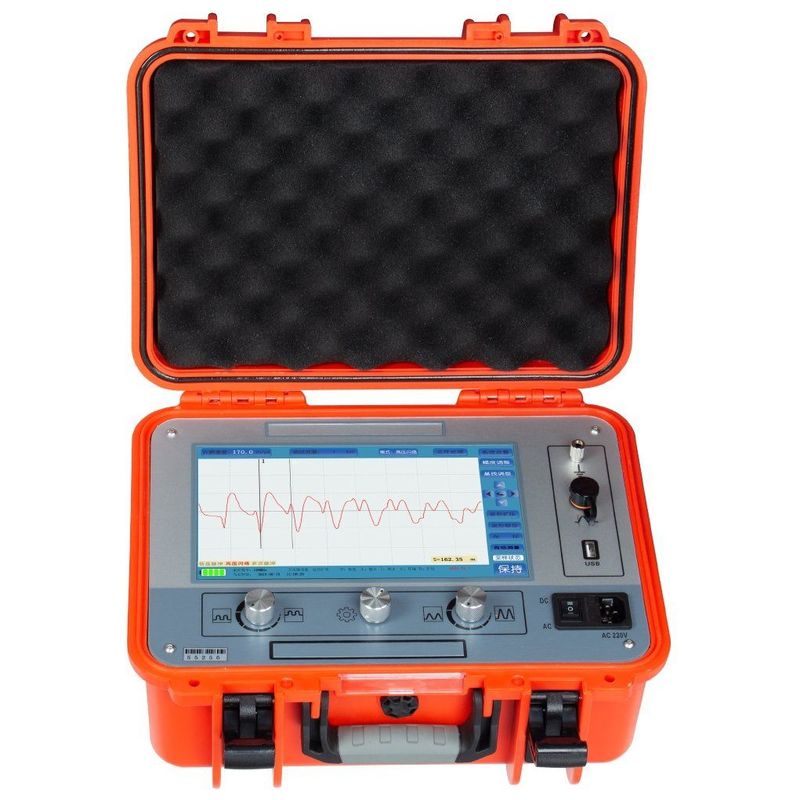

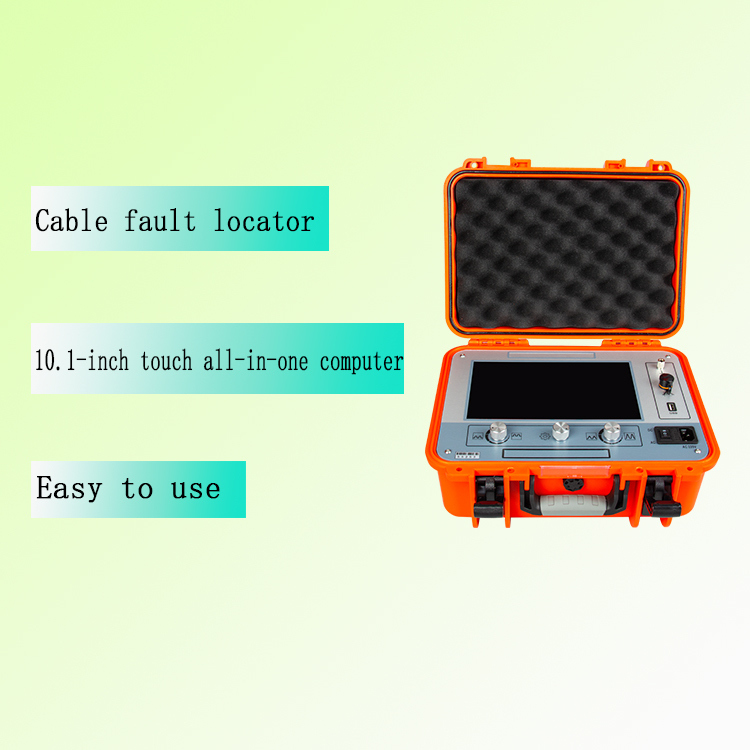

Le testeur de défaut de câble adopte un ordinateur tactile intégré de 10,1 pouces de qualité industrielle, une interface logicielle d'exploitation simple, des circuits intégrés et des dispositifs de qualité industrielle,et une batterie lithium-ion de grande capacité intégrée, stable, fiable et facile à utiliser.
Ce testeur de défaut de câble est un instrument spécial pour mesurer et analyser l'état et la distance de défaut des câbles d'alimentation.Ce testeur de défaut de câble utilise une combinaison de technologie électronique moderne et de technologie informatique pour obtenir le filtrage du signal, l'acquisition, le traitement des données, l'affichage graphique et l'analyse graphique.
Ce testeur de défaut de câble est adapté pour les défauts de faible résistance, de court-circuit, de circuit ouvert et de déconnexion des câbles d'alimentation, des câbles coaxiaux à haute fréquence, des câbles d'éclairage de rue,et fils enfouis fabriqués à partir de différents matériaux avec différentes sections transversales et supportsLes paramètres techniques sont conformes à "GB/T 18268.1 Exigences en matière d'anti-interférences pour les équipements d'essai utilisés dans les sites industriels", "DL/T 849.1-2019 Conditions techniques générales pour les testeurs spéciaux pour les équipements électriques Partie 1: Testeur flash de défaut de câble",Les exigences de la norme "JJF1042-2020" concernant les spécifications d'étalonnage des testeurs de défaillance des câbles.
Mode de fonctionnement: TDR ((impulsion basse tension), flashover haute tension ((ICE ((courant d'impulsion) /décalage)
Caractéristiques
• affichage tactile TFT à couleur de 10,1 pouces;
• Système intégré, mode d'affichage et de fonctionnement sûr, stable et simple;
• avec la fonction de tester la vitesse d'onde du câble, la longueur du câble et la distance de défaut;
• Prélèvement continu entièrement automatique, capture de la forme d'onde en tout temps, rapide et précise.
• Équipé d'un réglage automatique de la plage d'essai, d'une analyse automatique de la forme d'onde et d'un affichage de la distance d'essai.
• Menu complet en anglais, deux modes de fonctionnement de boutons tactiles et codés, simple, rapide et fiable.
• Équipé de la technologie d'essai de la méthode d'impulsion basse tension, de la méthode de flashover haute tension, l'affichage de la forme d'onde est lisse et facile à interpréter.
• L'instrument possède de puissantes capacités de traitement des données, ce qui permet aux utilisateurs de gérer et d'archiver des fichiers de forme d'onde.
• A une fonction de stockage de forme d'onde d'essai massive:les formes d'onde testées sur place peuvent être facilement stockées dans l'instrument dans l'ordre spécifié par la dénomination chinoise pour être rappelées et observées à tout moment; il peut stocker plus de 8 000 enregistrements d'impulsions basse tension et de formes d'onde flashover haute tension, et des impulsions multiples Plus de 250 enregistrements de formes d'onde peuvent être enregistrés,et les fichiers de forme d'onde peuvent être importés dans un logiciel informatique pour la gestion et l'analyse en utilisant la communication USB.
• Ultra-haute luminosité, la luminosité du rétroéclairage LED atteint 280 nit, résolution 1024*600, pratique pour les environnements exposés à la lumière directe du soleil en fonctionnement.
Spécification technique
| Fréquence d'échantillonnage |
80fréquences de fréquence |
| Amplitude d'impulsion à basse tension |
1Pour les appareils à combustion |
| Plage de variation |
≥65kilomètres |
| Sonnerie d'essaie |
300 m/Un kilomètre/5 km/25kilomètres/65kilomètres |
| Largeur d'impulsion |
0.125États membresJe suis désolée.50États membres- Je ne sais pas.50États membres- Je vous en prie.25États membres- Je vous en prie.0États membres |
| Résolution minimale |
0.1- Je suis désolé. |
| Zone aveugle d'essai |
≤20m |
| Erreur de mesure |
≤±(0,5%×L+1m), L est la longueur du câble |
| Mode d'alimentation électrique |
chargeurs AC110V~240V, 50Hz/60Hz |
| Volume et poids |
L358 mm × W284 mm × H168 mm -4,7 kg |
| Conditions de travail |
Température -20 °C à +65 °C, humidité relative de 90%, pression atmosphérique 750 ± 30 mmHg |
Liste d'emballage
Le code de désignation est le code XHDD503B.
Introduction Le localisateur de défaut du câble XHDD503B utilise la méthode de synchronisation acoustique et magnétique pour déterminer le point de défaut du câble d'alimentation.Le flashover électronique est généré par le générateur de décharge d'impact, est captée et amplifiée par la sonde correspondante, et l'emplacement exact du point de défaillance est déterminé par jugement auditif et visuel.Il s'agit d'un dispositif qui complète le positionnement précis du point de défaillance du câble dans la plage de mesure approximative et recueille la différence de temps acoustique et magnétiqueIl intègre la technologie de positionnement, les tests assistés par voie et d'autres technologies.fournir plusieurs modes d'essai et des informations rapides riches et variées pour localiser efficacement et précisément les défauts du câble.
Indicateurs techniques
| Le bruitLe- fonction de point fixe synchrone magnétique |
| Le bruitLe- fonction de point fixe synchrone magnétique |
Chaîne sonore |
a) Largeur de bande
Tout passe: 100 Hz à 1500 Hz.
Passage bas: 100 Hz à 400 Hz.
Qualcomm: 150 Hz à 1500 Hz.
Passage de bande: 200 Hz à 600 Hz.
b) Le signal maximal gain: >= 100 dB.
c) Précision au point fixe: 0,1 m. |
| Canaux de champ magnétique |
Gain de signal maximal: >= 100 dB |
| Mode de positionnement du temps de transit acoustomagnétique: affichage de la forme d'onde, affichage du temps de transit acoustique et magnétique. |
| Augmentation du signal: réglable de 1 à 8 niveaux. |
| Canal de champ magnétique: réglable de 1 à 8 niveaux |
| La force du signal sonore est indiquée sur le graphique à barres et le seuil de déclenchement du son (0 à 99 niveaux) est réglable. |
| L'intensité du signal électromagnétique est indiquée par un graphique à barres, le seuil de déclenchement du champ magnétique (de 0 à 99 niveaux) est réglable et il dispose d'une fonction de déclenchement instantané du champ magnétique. |
| Indication graphique en barres de l'intensité du signal électromagnétique, seuil de déclenchement réglable du champ magnétique, avec fonction de déclenchement prompt du champ magnétique. |
| Mode de positionnement de la différence de temps acoustique-magnétique: affichage de la forme d'onde, la différence de temps acoustique-magnétique maximale est de 80 ms, qui peut être calculée automatiquement et analysée manuellement;Il peut enregistrer la dernière fois différence de temps acoustique-magnétique. |
| Énergie électrique |
a) Batterie: batterie lithium-ion intégrée, tension 8,4V, capacité 2,4Ah
b) Durée d'utilisation: durée d'utilisation continue > 8 heures;
c) Chargeur: entrée AC220V±10%, 50Hz; sortie nominale 8,4V, 1A
d) Durée de charge: <3Des heures. |
| Mode d'affichage: LCD couleur de 5 pouces, résolution 854*480, avec fonction tactile. |
| Température de l'environnement de fonctionnement:20°C-65°C, humidité≤RH de 90%, altitude inférieure à 4500 m. |
