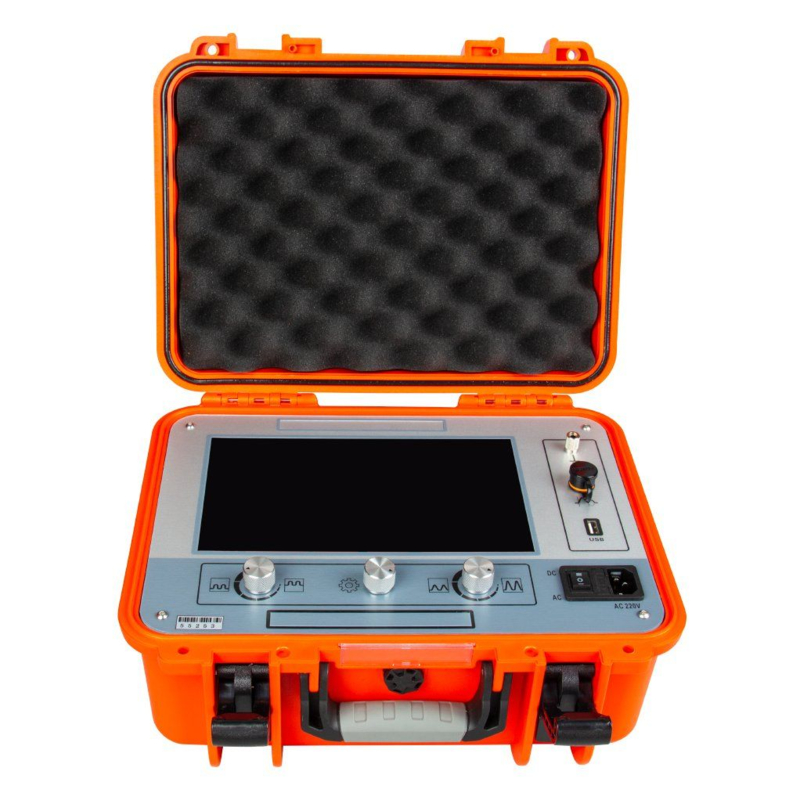

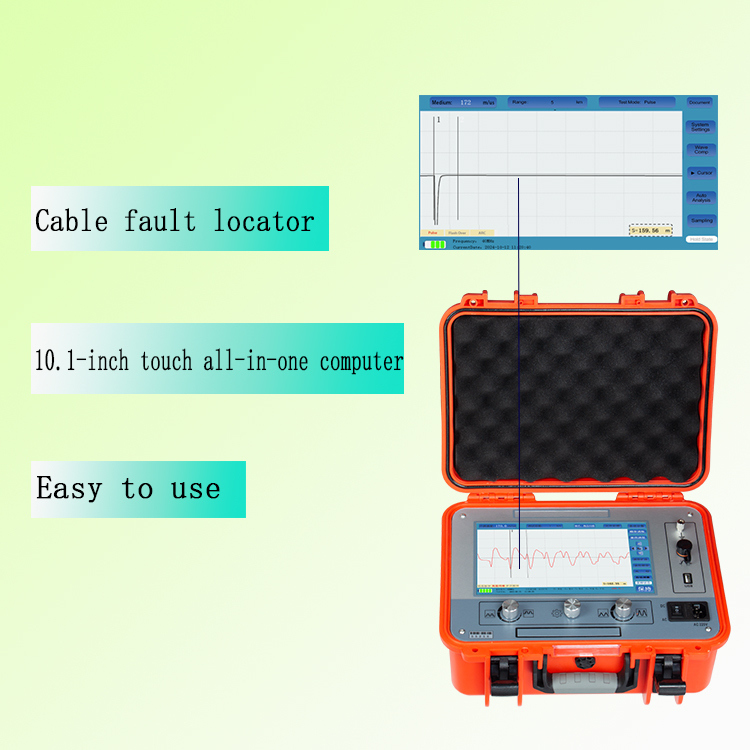

Localisateur de défaut de câble industriel TDR avec affichage tactile 10.1

Description

Le testeur de défaut de câble adopte un ordinateur intégré tactile de 10,1 pouces de qualité industrielle, une interface logicielle simple, des circuits et des dispositifs intégrés de qualité industrielle, et une batterie lithium-ion de grande capacité intégrée, ce qui est stable, fiable et facile à utiliser.

Ce testeur de défaut de câble est un instrument spécial pour mesurer et analyser l'état et la distance de défaut des câbles d'alimentation. Ce testeur de défaut de câble utilise une combinaison de technologie électronique moderne et de technologie informatique pour réaliser le filtrage du signal, l'acquisition, le traitement des données, l'affichage graphique et l'analyse graphique. Mesure de la vitesse du câble, test de la longueur du câble, test de la distance de défaut du câble.

Ce testeur de défaut de câble convient aux défauts de faible résistance, de court-circuit, de circuit ouvert et de déconnexion des câbles d'alimentation, des câbles coaxiaux haute fréquence, des câbles d'éclairage public et des fils enterrés fabriqués à partir de divers matériaux avec différentes sections transversales et supports, ainsi qu'aux fuites à haute résistance et aux claquages à haute résistance. Panne de réseau. Les paramètres techniques sont conformes aux exigences de "GB/T 18268.1 Exigences d'anti-interférence pour les équipements de test utilisés dans les sites industriels", "DL/T 849.1-2019 Conditions techniques générales pour les testeurs spéciaux pour équipements d'alimentation Partie 1 : Testeur de défaut de câble", "JJF1042-2020" "Spécifications d'étalonnage pour les testeurs de défaut de câble".

Mode de fonctionnement : TDR (impulsion basse tension), Claquage haute tension (ICE (Courant d'impulsion)/Décroissance)

Caractéristiques

• Écran tactile TFT couleur de 10,1 pouces ;

• Système embarqué, affichage et mode de fonctionnement sûrs, stables et simples ;

• Avec la fonction de test de la vitesse d'onde du câble, de la longueur du câble et de la distance de défaut ;

• Échantillonnage continu entièrement automatique, capture de forme d'onde à tout moment, en temps opportun et précis.

• Équipé d'un réglage automatique de la plage de test, d'une analyse automatique de la forme d'onde et d'un affichage de la distance de test.

• Menu entièrement en anglais, deux méthodes de fonctionnement par boutons tactiles et codés, simples, rapides et fiables.

• Équipé de la technologie de test de la méthode d'impulsion basse tension, de la méthode de claquage haute tension, l'affichage de la forme d'onde est fluide et facile à interpréter.

• L'instrument possède de puissantes capacités de traitement des données, ce qui permet aux utilisateurs de gérer et d'archiver facilement les fichiers de forme d'onde.

• Dispose d'une fonction de stockage massif des formes d'onde de test : les formes d'onde testées sur site peuvent être facilement stockées dans l'instrument dans l'ordre spécifié par la dénomination chinoise pour le rappel et l'observation à tout moment ; il peut stocker plus de 8 000 enregistrements d'impulsions basse tension et de formes d'onde de claquage haute tension, et plusieurs impulsions Plus de 250 enregistrements de formes d'onde peuvent être enregistrés, et les fichiers de forme d'onde peuvent être importés dans un logiciel informatique pour la gestion et l'analyse à l'aide de la communication USB.

• Luminosité ultra-élevée, la luminosité du rétroéclairage LED atteint 280 nits, résolution 1024*600, pratique pour les environnements exposés à la lumière directe du soleil en fonctionnement.

Spécifications techniques

Liste de colisage
