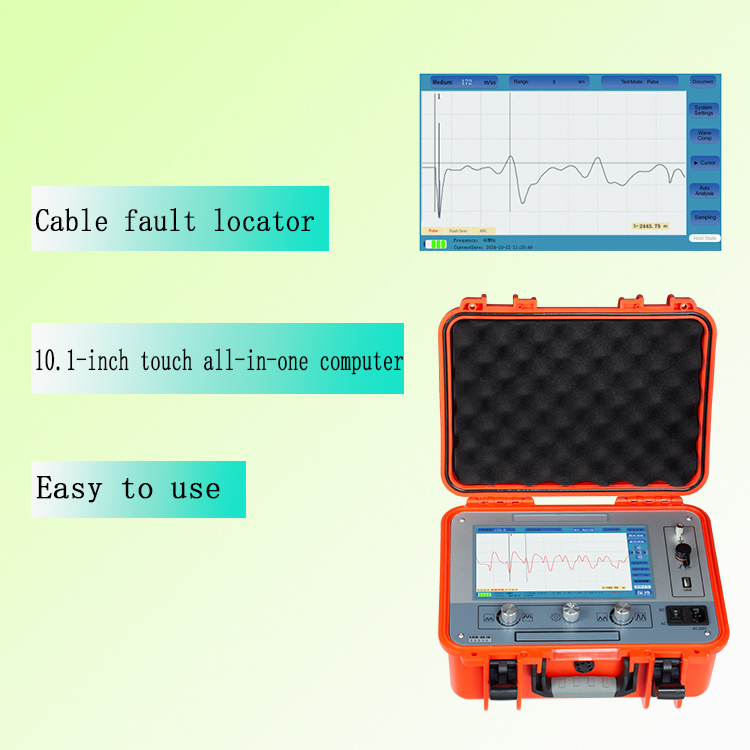

Localisateur de défaut de câble industriel TDR avec affichage tactile de 10,1 pouces

Définition

Le testeur de défaut de câble adopte un ordinateur tactile intégré de 10,1 pouces de qualité industrielle, une interface logicielle d'exploitation simple, des circuits intégrés et des dispositifs de qualité industrielle,et une batterie lithium-ion de grande capacité intégrée, stable, fiable et facile à utiliser.

Ce testeur de défaut de câble est un instrument spécial pour mesurer et analyser l'état et la distance de défaut des câbles d'alimentation.Ce testeur de défaut de câble utilise une combinaison de technologie électronique moderne et de technologie informatique pour obtenir le filtrage du signal, l'acquisition, le traitement des données, l'affichage graphique et l'analyse graphique.

Ce testeur de défaut de câble est adapté pour les défauts de faible résistance, de court-circuit, de circuit ouvert et de déconnexion des câbles d'alimentation, des câbles coaxiaux à haute fréquence, des câbles d'éclairage de rue,et fils enfouis fabriqués à partir de différents matériaux avec différentes sections transversales et supportsLes paramètres techniques sont conformes à "GB/T 18268.1 Exigences en matière d'anti-interférences pour les équipements d'essai utilisés dans les sites industriels", "DL/T 849.1-2019 Conditions techniques générales pour les testeurs spéciaux pour les équipements électriques Partie 1: Testeur flash de défaut de câble",Les exigences de la norme "JJF1042-2020" concernant les spécifications d'étalonnage des testeurs de défaillance des câbles.

Mode de fonctionnement: TDR ((impulsion basse tension), flashover haute tension ((ICE ((courant d'impulsion) /décalage)

Caractéristiques

• affichage tactile TFT à couleur de 10,1 pouces;

• Système intégré, mode d'affichage et de fonctionnement sûr, stable et simple;

• avec la fonction de tester la vitesse d'onde du câble, la longueur du câble et la distance de défaut;

• Prélèvement continu entièrement automatique, capture de la forme d'onde en tout temps, rapide et précise.

• Équipé d'un réglage automatique de la plage d'essai, d'une analyse automatique de la forme d'onde et d'un affichage de la distance d'essai.

• Menu complet en anglais, deux modes de fonctionnement de boutons tactiles et codés, simple, rapide et fiable.

• Équipé de la technologie d'essai de la méthode d'impulsion basse tension, de la méthode de flashover haute tension, l'affichage de la forme d'onde est lisse et facile à interpréter.

• L'instrument possède de puissantes capacités de traitement des données, ce qui permet aux utilisateurs de gérer et d'archiver des fichiers de forme d'onde.

• A une fonction de stockage de forme d'onde d'essai massive:les formes d'onde testées sur place peuvent être facilement stockées dans l'instrument dans l'ordre spécifié par la dénomination chinoise pour être rappelées et observées à tout moment; il peut stocker plus de 8 000 enregistrements d'impulsions basse tension et de formes d'onde flashover haute tension, et des impulsions multiples Plus de 250 enregistrements de formes d'onde peuvent être enregistrés,et les fichiers de forme d'onde peuvent être importés dans un logiciel informatique pour la gestion et l'analyse en utilisant la communication USB.

• Ultra-haute luminosité, la luminosité du rétroéclairage LED atteint 280 nit, résolution 1024*600, pratique pour les environnements exposés à la lumière directe du soleil en fonctionnement.

Spécification technique

Liste d'emballage
