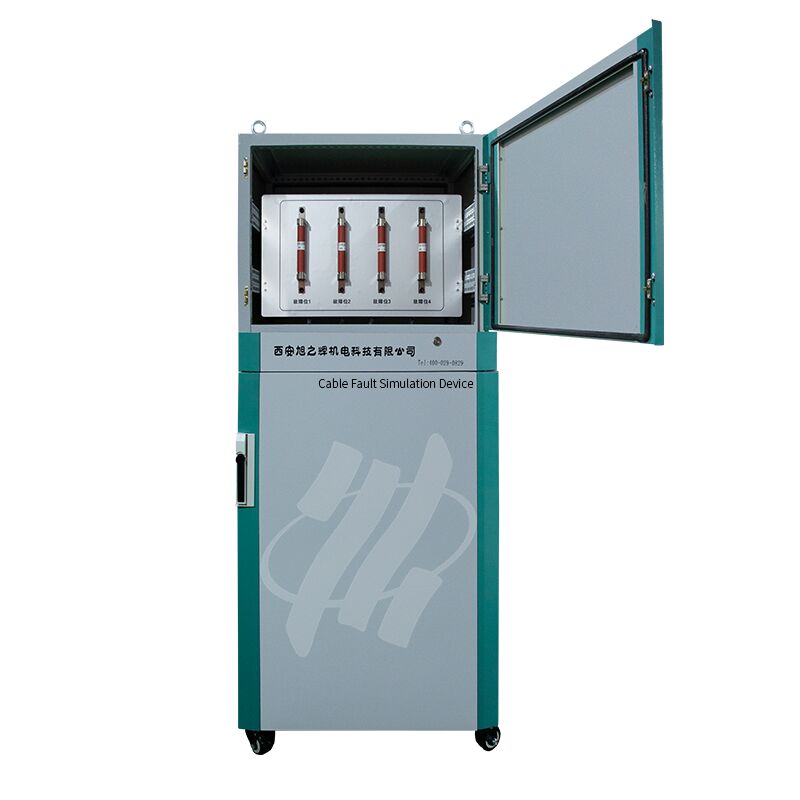

XHFZ510-B2 Appareil de simulation de défaut de câble Vue d'ensembleAvec l'accélération de l'urbanisation et l'agrandissement des villes, la demande d'électricité ne cesse d'augmenter, et la ligne électrique aérienne unique du passé est remplacée par des lignes de câbles. Pendant de nombreuses années, la popularisation et la formation du personnel de détection de défauts de câbles électriques ont été un problème difficile. Pour que la formation se déroule sans heurts, notre société a développé le système de formation à la simulation de tests électriques, qui peut simuler tous les types de défauts de câbles électriques. Le système de formation à la simulation de tests électriques est l'essence distillée de plusieurs décennies d'expérience dans la détection de défauts de câbles électriques.
Type| Type de défaut | Description |
|---|
| Défaut en circuit ouvert | Si l'isolation du câble est normale mais que le conducteur ne peut pas transmettre la tension normalement - par exemple, un fil de noyau ou de terre presque mais pas complètement cassé, une résistance de ligne relativement importante à un point du noyau, ou un noyau cassé - cela peut être considéré comme un défaut en circuit ouvert. Un défaut en circuit ouvert pur est rarement observé ; il coexiste généralement avec un défaut de basse résistance ou de haute résistance. |
| Défaut de basse résistance | Un défaut de basse résistance de fuite phase-phase ou phase-terre dans lequel le milieu d'isolation du câble est endommagé et qui peut être mesuré directement avec la méthode d'impulsion basse tension. La valeur de résistance est généralement inférieure à plusieurs centaines d'ohms. Si la valeur de résistance est « zéro », il s'agit d'un défaut de court-circuit, qui est un cas particulier de défaut de basse résistance. |
| Défaut de haute résistance par fuite | Un défaut dans lequel le milieu d'isolation du câble est endommagé et un chemin de résistance fixe s'est formé, mais qui ne peut pas être mesuré directement avec la méthode d'impulsion basse tension d'un instrument de claquage de défaut de câble ; la valeur de résistance est généralement supérieure à plusieurs centaines d'ohms. Lors d'un test de tenue à la tension de fuite continue, le courant de fuite augmente continuellement à mesure que la tension continue appliquée augmente, dépassant largement la valeur spécifiée pour le câble lui-même. |
| Défaut de haute résistance par claquage | Dans la plage de tension de pré-test du câble, lorsque la tension de pré-test atteint une certaine valeur, le courant de fuite augmente soudainement considérablement, dépassant largement la valeur spécifiée pour le câble testé. L'isolation du câble à ce point de défaut est endommagée, mais aucun chemin de résistance fixe ne s'est formé. |
Reproduit tous les types de défauts de câbles électriques sur un vrai câble coaxial haute tension pour une formation pratique.
Les modules de défauts sont à enclenchement et sont fabriqués en cuivre sans oxygène.
Fournit quatre positions de défaut plus un T-joint et un point de référence sur toute la longueur à des distances connues.
Prend en charge les principales méthodes de test utilisées dans la détection de défauts de câbles, y compris l'impulsion basse tension, le claquage haute tension, les tests d'impulsion secondaire (multiple) et de vitesse d'onde, ainsi que le rapport de distance de défaut de pont haute tension et les tests de résistance de défaut.
Les deux masses de travail et de test sont fournies.
La taille de l'armoire peut être personnalisée.
| Article | Spécification |
|---|
| Longueur du câble haute tension | ≥300m câble coaxial |
| Diamètre extérieur du câble haute tension | ≥φ12mm |
| Tension de tenue de l'isolation principale du câble haute tension | ≥30kVDC |
| Tension de tenue de la gaine extérieure du câble haute tension | ≥5kVDC |
| Nombre de défauts de câble haute tension | ≥4 points, dont ≥1 au niveau du T-joint |
| Types de défauts | Défaut de basse résistance, défaut de haute résistance et défaut de claquage |
| Module de défaut de basse résistance | ≤10Ω, 1 pc |
| Module de défaut de haute résistance | ≥1MΩ, 1 pc |
| Module de défaut de claquage | ≥6~8kVDC, 1 pc |
| Module en état intact | ≥30kVDC, 1 pc |
| Tension du simulateur de défaut de câble haute tension | 5~25kVDC |
| Commutation des défauts d'isolation principale | Enclenchement |
| Matériau du module de défaut | Cuivre sans oxygène |
| Rapport de pont | 1/50, 1/20, 1/10, 1/5, 1/4, 1/2 ; précision ±0.25% |
| Résistance mesurée maximale | 10kΩ |
| Tension mesurée maximale | 5kVDC |
| Mise à la terre | Masse de travail, masse de test |
| Temps de fonctionnement continu | ≥8 heures |
| Dimensions de l'armoire | 800mm (L) × 600mm (L) × 1800mm (H) (personnalisable) |
| Température ambiante | -40℃ ~ +80℃ |
| Humidité relative | HR ≤85% (à 25℃) |
| Altitude | h ≤1000m |
Test de distance par impulsion basse tension avec un testeur de défaut de câble.
Test de distance par claquage haute tension avec un testeur de défaut de câble.
Méthode d'impulsion secondaire (multiple) avec un testeur de défaut de câble.
Test de vitesse d'onde avec un testeur de défaut de câble.
Test de rapport de distance de défaut par pont haute tension.
Test de résistance de défaut par pont haute tension.
Borne de mise à la terre : point de mise à la terre de l'instrument pour la protection de la sécurité.
Accessoires standardCâble de terre × 2
Câble de court-circuit × 2
Il s'agit d'un système de formation à la simulation de tests électriques pour le personnel de détection de défauts de câbles électriques. Il peut simuler tous les types de défauts de câbles électriques et est l'essence distillée de plusieurs décennies d'expérience dans la détection de défauts de câbles électriques, ce qui permet d'effectuer des formations dans des conditions contrôlées et reproductibles.
Q2 : Quels types de défauts et quels modules de défauts fournit-il ?Il couvre les défauts en circuit ouvert, de basse résistance, de haute résistance par fuite et de haute résistance par claquage. Les modules de défauts fournis comprennent un module de basse résistance (≤10Ω), un module de haute résistance (≥1MΩ), un module de claquage (≥6~8kVDC) et un module en état intact (≥30kVDC).
Q3 : Quelles méthodes de test peuvent être entraînées et vérifiées sur celui-ci ?Tests de distance par impulsion basse tension, tests de distance par claquage haute tension et méthode d'impulsion secondaire (multiple) avec un testeur de défaut de câble ; test de vitesse d'onde ; et tests de rapport de distance de défaut par pont haute tension et tests de résistance de défaut.
Q4 : Quels câbles et quelles positions de défaut sont fournis ?Il utilise un câble coaxial haute tension de ≥300m et fournit au moins quatre points de défaut, dont au moins un au niveau du T-joint. Avec une vitesse d'onde de 200m/µs, les quatre positions de défaut sont d'environ 100m, 200m, 230m et 300m, le T-joint est d'environ 340m, et la longueur totale du câble est d'environ 370m.
Q5 : Quelles sont les conditions électriques et de fonctionnement ?La tension du simulateur de défaut de câble haute tension est de 5~25kVDC et le temps de fonctionnement continu est d'au moins 8 heures. La plage de température ambiante est de -40℃ à +80℃, l'humidité relative est de HR ≤85% (à 25℃), et l'altitude est de h ≤1000m.
