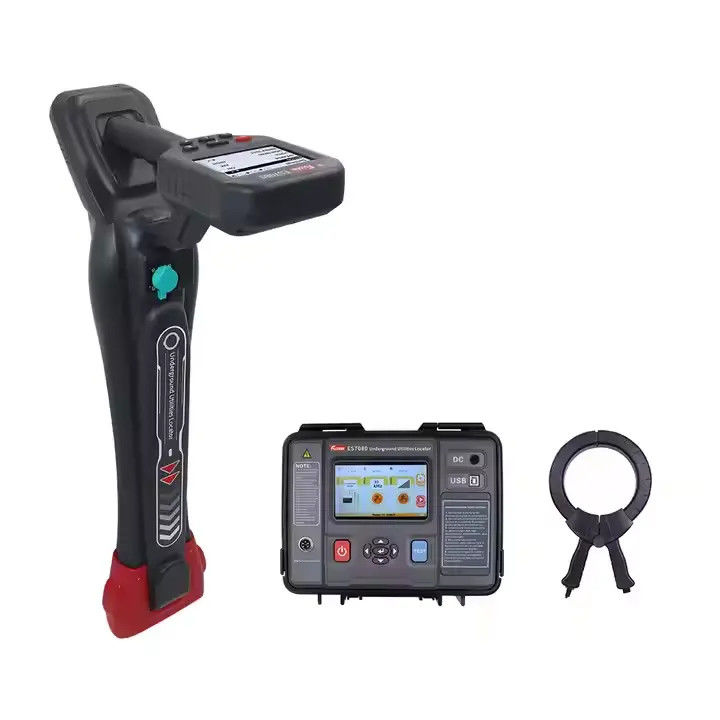

| Fonction |
Détection de canalisation (suivi de position de câble, affichage de direction, mesure de profondeur, mesure de courant), identification de câble, localisation de défaut par cadre en A (fonction optionnelle) |
| Alimentation |
Batterie au lithium rechargeable de grande capacité 8,4 V |
| Méthode d'entrée |
Bobine de réception intégrée, pince flexible, cadre en A (fonction optionnelle) |
| Fréquence de réception |
Fréquence de détection active : 640 Hz, 1,28 kHz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10,2 kHz, 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz
Fréquence de détection passive de fréquence d'alimentation : 50 Hz, 60 Hz, 250 Hz
Bande de fréquences de détection passive RF : la fréquence centrale est divisée en 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz |
| Mode de détection de canalisation |
Méthode de pic large, méthode de pic étroit, méthode de vallée |
Détection de canalisation
Plage de détection |
Méthode de connexion directe : Généralement, la longueur du câble peut atteindre 0 à 20 km, ce qui est principalement déterminé par la résistance du sol, la résistance du câble et la profondeur d'enfouissement du câble.
Méthode de couplage : Généralement, la longueur du câble peut atteindre 0 à 10 km, ce qui est principalement déterminé par la résistance du sol, la résistance du câble et la profondeur d'enfouissement du câble.
Méthode d'induction : Applicable aux câbles enterrés à moins de 2 m de profondeur |
| Profondeur et courant |
Affichage en temps réel de la profondeur du câble et de la valeur du courant |
| Profondeur de mesure de canalisation |
0-20m
|
| Précision de la profondeur |
Précision de la position plane : Position de l'axe central du câble ou de la canalisation cible : ±5% (profondeur d'enfouissement 0-3m) -10% (profondeur d'enfouissement 3m-20m) |
| Conseils vrais ou faux |
Éliminer les interférences des câbles adjacents. Lors de la mesure de câbles adjacents, la mesure des câbles adjacents peut être distinguée en fonction des différentes forces du signal et des phases de courant mesurées renvoyées par les câbles adjacents. Dans le processus de suivi des câbles, observez le cadran de phase et le pointeur pour distinguer le câble mesuré des câbles adjacents. |
| Instructions sonores |
Tonalité FM variant avec la force du signal |
| Affichage anti-interférences |
Vert : Pas d'interférence Vert : Bon (les résultats peuvent être fiables) Rouge : Interférence sévère (les résultats ne peuvent pas être fiables) |
| Capacité anti-interférences |
La bande de fréquences de réception extrêmement étroite et la méthode de traitement numérique unique peuvent supprimer complètement les interférences de fréquence d'alimentation et harmoniques des câbles et canalisations en fonctionnement à proximité. |
| Distance d'interférence |
Lors de l'utilisation de la méthode de couplage et de la méthode d'induction, l'émetteur générera des interférences sur une courte distance. La distance d'interférence est liée à la puissance de transmission et à la fréquence. Plus la puissance est élevée et plus la fréquence est élevée, plus l'interférence est forte.
La distance minimale à laquelle le récepteur n'est pas perturbé par l'émetteur doit souvent être déterminée par expérimentation :
Détection de canalisation : 5m de distance pour la méthode de couplage et 20m de distance pour la méthode d'induction peuvent être confirmés comme sans interférence
Identification de câble : 2 à 5m de distance pour la méthode de couplage peuvent être confirmés comme sans interférence |
| Identification de câble |
Méthode d'identification : Identification intelligente par pinces flexibles ;
Nombre de câbles pouvant être calibrés : 1 à 20 ;
Valeur de calibration : Le pourcentage de courant du signal de réception et du signal d'émission est compris entre 75% et 135% de la valeur de calibration, ce qui est l'une des conditions d'identification réussie ;
Directionnalité : La pince d'émission, la pince de réception et le signal de chargement doivent être dans la même direction, ce qui est l'une des conditions d'identification réussie. |
Identification de câble
Plage de détection |
Méthode de connexion directe : peut identifier les signaux avec une résistance de boucle de 0Ω à 8kΩ (généralement peut atteindre une longueur de câble de 0 à 20 kilomètres, principalement déterminée par la résistance du sol et la résistance du câble)
Méthode de couplage : peut identifier les signaux avec une résistance de boucle de 0Ω à 1kΩ ; (généralement peut atteindre une longueur de câble de 0 à 6 kilomètres, principalement déterminée par la résistance du sol et la résistance du câble) |
| Affichage |
Écran couleur LCD de 4,3 pouces (écran haute luminosité), visible au soleil |
| Tactile |
Oui, tactile capacitif |
| Taille |
Environ 350 mm (L) × 155 mm (l) × 700 mm (H) |
| Poids |
Environ 2 kg |
| Interface de connexion |
Port USB Type-C, prise aviation |
| Diamètre intérieur de la bobine |
φ200mm (un diamètre plus grand peut être personnalisé selon les besoins) |
| Température et humidité de fonctionnement |
-10℃~40℃ ; inférieur à 80% HR |
| Température et humidité de stockage |
-10℃~50℃ ; ≤95% HR, sans condensation |
| Résistance à la pression |
AC2000V/rms (entre l'avant et l'arrière du boîtier) |
| Conforme aux réglementations de sécurité |
IEC61010-1 CAT 600V, IEC61010-031, IEC61326, degré de pollution 2 |
