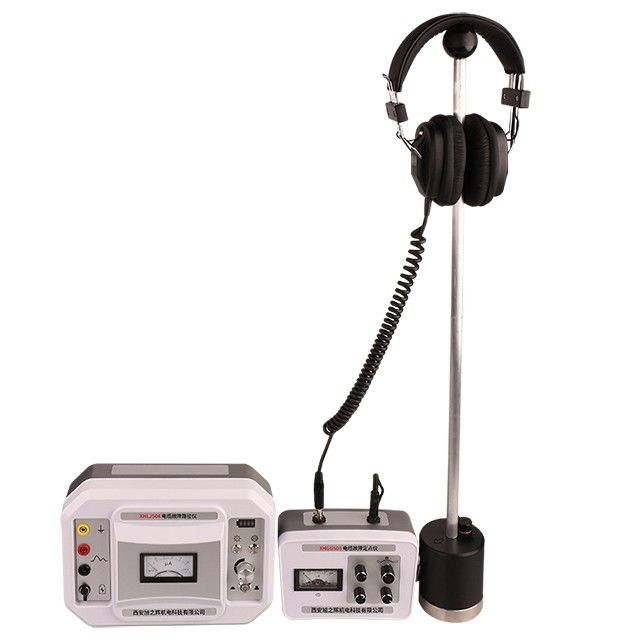

Le XHLJ504 traceur de chemin de câble (localisateur de canalisations de câbles) est composé d'un générateur de signal de chemin haute puissance (émetteur) et d'un récepteur requis pour détecter les chemins de câbles enterrés.
Le principe de base du mesureur de chemin de câble est d'utiliser un générateur de signal de chemin (c'est-à-dire l'hôte d'émission de signal du mesureur de chemin) pour injecter un signal d'impulsion de chemin dans le câble en test, générant ainsi des ondes électromagnétiques, puis de les recevoir avec une sonde, et le récepteur amplifie le signal reçu. Après traitement, la sortie est envoyée à l'écouteur et au pointeur.
Ce traceur de chemin de câble juge le chemin et la profondeur enterrés du câble en fonction des pics sonores, des creux sonores et du degré de déviation du pointeur dans l'écouteur.
Multifonction
Le récepteur de chemin de câble est utilisé en liaison avec des sondes et des écouteurs, etc., et peut être utilisé comme pointeur de défaut de câble.
Composants principaux
Ce localisateur de canalisations de câbles est principalement composé d'un émetteur et d'un récepteur, les deux parties sont présentées ci-dessous.
Paramètres techniques

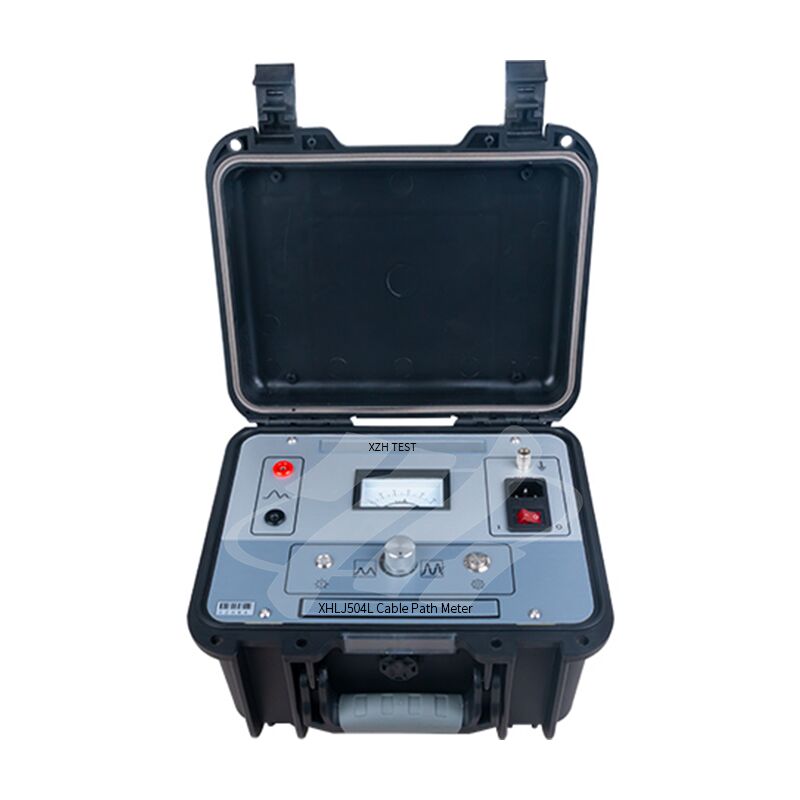

Émetteur
| Signal de sortie |
15 kHz intermittent |
| Puissance de sortie |
100W |
| Courant de sortie |
0～2A |
| Puissance de fonctionnement |
220V (1±10%) 50Hz (1±5%); |
Récepteur
| Grossissement |
500 000 fois |
| Précision de détection |
±0,2 m |
| Impédance de sortie |
350Ω |
| Alimentation de fonctionnement |
deux piles standard de 9V |
| Courant de repos |
<10mA |
Caractéristiques du produit
1. En utilisant le principe de l'induction électromagnétique traditionnelle, forte capacité anti-interférence.
2. Avec des fonctions de protection contre les surintensités et les courts-circuits, il est sûr et fiable.
3. Sortie haute puissance, non limitée par la longueur du câble, le circuit ouvert peut également trouver un chemin.
4. La sortie est réglable en continu, adaptée à divers sites de test, avec une forte adaptabilité.
5. Super fort grossissement, la profondeur de détection est supérieure à 10 mètres.
6. Conception à très faible consommation d'énergie, le courant de repos est inférieur à 10 mA.
7. La conception du compteur analogique, la force et la tendance du signal sont claires en un coup d'œil.
8. Le niveau zéro peut être ajusté arbitrairement, ce qui convient à toutes sortes de scènes fortes et faibles.
Sur site test de chemin de câble --schéma d'indication
Schéma de câblage de détection de chemin général
Schéma de câblage de détection de chemin de câble de super-longueur ou de rupture
Schéma de câblage de détection de chemin spécial
Tester la profondeur d'enfouissement du câble
Lorsque vous jugez la profondeur d'enfouissement du câble, vous pouvez placer la sonde à un angle de 45 degrés par rapport au sol sur la position du câble qui a été mesurée, "déplacer vers l'extérieur" perpendiculairement au chemin. Trouvez le point sonore le plus faible au milieu de la sonde, alors la distance que la sonde se déplace est la profondeur d'enfouissement du câble. Pour les éléments essentiels de l'opération ci-dessus, veuillez vous référer au schéma de placement de la sonde dans la figure suivante.
Schéma de placement de la sonde
Liste de colisage
