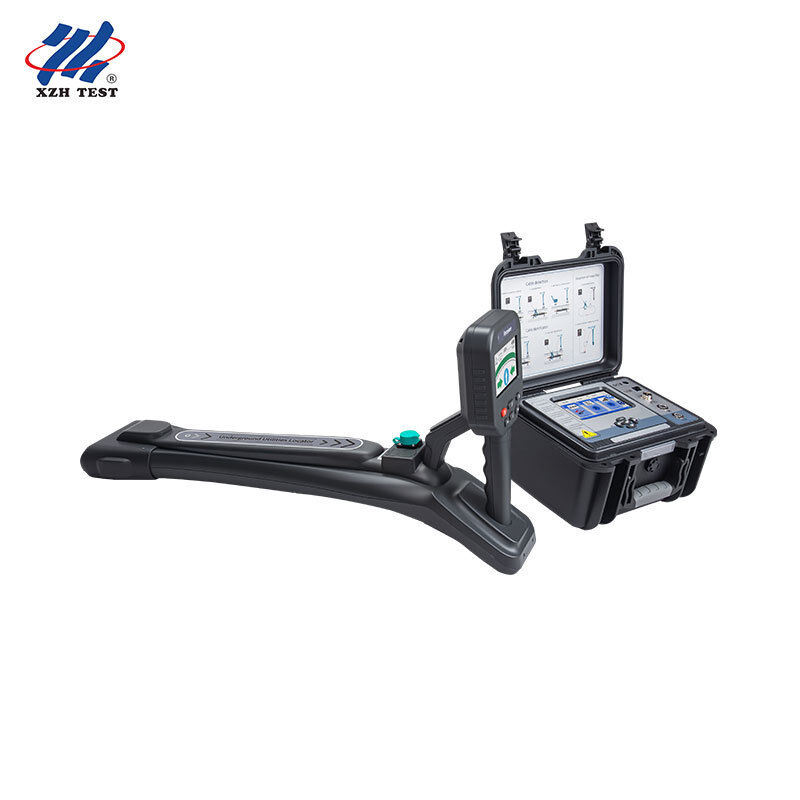

Le localisateur de câbles et de tuyaux.
XHGX507C1 est un système complet d'exploration d'installations publiques, adapté aux activités municipales et de construction: il peut suivre les câbles d'électricité, les câbles de communication, les conduites d'eau métalliques, les conduites de gaz et les conduites enterrés, afficher leur trajectoire et fournir des directions de guidage, mesurer en temps réel la profondeur des câbles et les flux électriques enterrés (0-20 mètres), et identifier les câbles individuels dans les plus de 20 câbles dans les conduites partagées.
Le XHGX507C1 prend en charge un programme complet de pré-exploration recommandé pour garantir la sécurité des installations publiques: balayage passif sans aucun émetteur pour trouver un câble électrique, balayage en mode d'impression de la région peut afficher des tuyaux métalliques non exposés, et peut suivre et vérifier la profondeur du chemin de chaque marque avant l'excavation. Sa forme guidée est une ligne de navigation guidée même sans aucun opérateur expérimenté.
Applications et audiences: spécialement conçu pour les opérateurs municipaux de réseaux d'approvisionnement en eau, de gaz et de chauffage, les employés de terrain de télécommunications, les sous-traitants d'arpentage d'installations publiques ainsi que les équipes d'ingénierie civile, destiné à positionner et à dessiner les installations publiques souterraines avant les travaux d'excavation, de rénovation ou de non-excavation, afin d'éviter que les câbles et les tuyaux ne soient heurtés.
Principaux critères
| 范围 |
规格 |
| 模型 |
Le modèle XHGX507C1 |
| 函数 Je suis désolé |
电缆/管道路径追踪 ((带方向显示), mesure de la profondeur et du courant électrique en temps réel, identification des câbles, détection du défaut de raccordement au réseau électrique (optionnel) |
| 检测范围 |
直接连接: 0 ¥20公里; ¥合方式: 0 ¥10公里; ¥感应方式: pour les câbles enterrés à une profondeur inférieure à 2 mètres. |
| Mesure de profondeur |
0 ′ 20 ′ ′′ montre en temps réel; précision de positionnement de l'axe central ± 5% (environ 3 ′), -10% (environ 3 ′ 20 ′) |
| Puissance de sortie du lanceur |
Puissance maximale de 15W, réglable à la classe, correspondance automatique en temps réel |
| émetteur tension de sortie |
Tensions maximales de 300 V (sortie directe) |
| fréquence de sortie |
11 fréquences actives: 640 Hz,10,28 kHz,20,56 kHz,30,20 kHz,40,09 kHz,80,19 kHz,100,2 kHz,320,7 kHz,650,6 kHz,81.9 kHz,197 kHz; accroissement supplémentaire de la fréquence passive du récepteur de 50 Hz/60 Hz/250 Hz |
| mode de sortie |
直接连接 / 合 合 / 感应 由连接 的附件 automatiquement reconnu |
| Identification du câble |
Maximum 20 câbles pré-cablés (L1L20), équipés d'un dispositif flexible; norme admissible: courant électrique ≥ 0,3 mA, et correspondant à la direction du courant électrique dans la plage de 75% à 135% de la valeur pré-cablée |
| Définition de l'indicatif |
采用640Hz 3.20kHz的A型阶跃电压法检测绝缘损坏,低压电缆接地故障和高压电缆护套故障 检测绝缘损坏, défectuosité du raccordement au câble à basse pression et défectuosité du raccordement au câble à haute pression |
| 接收器 écran/ batterie |
4Écran LCD tactile à capacité électrique de 3 pouces, sous la lumière du soleil; 8,4 V batterie rechargeable de 5200 mAh |
| Émetteur écran/batterie |
Écran à écran LCD tactile de 5 pouces, pile rechargeable à 11,1 V |
| - Des objets |
发射器 合 内径Φ125mm; reconnaissance souple 内径Φ200mm ((plus grand diamètre peut être personnalisé) |
| 收费 |
Le récepteur est complètement chargé pendant environ 3 à 4 heures; un cycle de charge de 300 à 500 fois est possible. |
| Environnement de travail |
température de travail: -10°C à +40°C, humidité relative inférieure à 80%; température de stockage: -10°C à +50°C, humidité relative ≤ 95% (sans condensation) |
| Compatibilité sécurité/électromagnétique |
La norme IEC 61010-1 ((CAT III 600V / CAT III 300V), la norme IEC 61010-031, la norme IEC 61326, le niveau de pollution 2 |
Principaux caractéristiques
Un dispositif qui peut suivre tous les équipements métalliques:追踪电力电缆 (带电或不带电), câbles de communication, tuyaux métalliques d'eau et de gaz, tuyaux de câbles et autres structures métalliques continues 取代卡车上的单独的电缆追踪器和管道定位器.
Détection passive du lanceur:Le mode passif de 50 Hz/60 Hz/250 Hz de fréquence de travail et de fréquence de rayonnement peut être détecté rapidement au cours de l'exploration sur le terrain.
感应模式区域勘探: exploration régionale du mode d'émotionLorsqu'il n'y a pas de terminal ou de point d'accès exposé, l'émetteur émet un signal de rayonnement au-dessus du sol, les deux opérateurs parallèlement scannent le site, pour dessiner une carte de répartition des conduites inconnues, puis procèdent à une démolition.
导引线 interface de navigation:4Les tuyaux simulés et les flèches de direction affichés sur l'écran de 3 pouces montrent avec précision l'orientation des tuyaux. Il suffit d'un opérateur au minimum de formation pour les suivre avec précision le premier jour.
挖掘前深度验证: vérification de la profondeur avant le creusementLa profondeur de 0-20 m est affichée en temps réel, la précision de l'axe central est de ± 5% / -10%, en plus de l'utilisation manuelle de la méthode de 45 ° 谷 et 80% 宽峰 pour vérifier la profondeur clé.
14 fréquences à choisir:11 fréquences efficaces (de 640 Hz à 197 kHz) plus une bande de fréquences sans source de 50 Hz/60 Hz/250 Hz, permettant aux opérateurs d'isoler les installations publiques cibles des lignes adjacentes en fonction des conditions du sol et des tuyaux.
Émetteur de 15W:直接连接可达0-20公里, 合方式可达0-10公里 足以满足长距离市政线和站点间电缆线路的需求. 直接连接可达0-20公里, 合方式可达0-10公里 足以满足长距离市政线和站点间电缆线的需求. 直接连接可达0-20公里, 合方式可达0-10公里 足以满足长距离市政线和站点间电缆线的需求.
Identification de 20 câbles dans les tuyaux communs:Il s'agit d'une mesure préalable de 20 câbles racines et d'une détermination précise des cibles à distance par le biais d'un signal vert et d'un signal de bruit.
清晰指示数据可靠性: la fiabilité des données est claireQuand le nombre est fiable, l'indicateur anti-interférence devient vert; quand l'interférence est grave, l'indicateur devient rouge, empêchant le personnel d'agir sur la base de données non fiables.
便携且可现场使用:Le poids du récepteur est d'environ 2 kg, la boîte à outils intégrée peut supporter une pression d'environ 200 kg; l'écran tactile visible sous la lumière du soleil et le temps de vie de la batterie tout au long de la journée permettent de mener le travail d'exploration avec succès.
开挖前场地 exploration liste
| 步 |
建议 mesures à prendre |
| 1. Scanner en mouvement |
Dans le mode à fréquence de travail (50/60/250 Hz) et à fréquence de radiation, une balayage de grille est effectuée sur la zone de travail, pour détecter les câbles électriques à bande, sans besoin d'émetteur. |
| 2. Sensation de scanner |
Deux opérateurs gardent la distance entre l'émetteur et le récepteur d'environ 20 mètres, scannant parallèlement la zone pour détecter des tuyaux métalliques non exposés; en sens inverse, répétez cette opération. |
| 3- Je ne sais pas. |
Utilisez du peinture pour marquer chaque sommet sur le sol; vous devriez ré-inspecter les lignes de signaux puissantes en cas de forte augmentation, afin de trouver les installations publiques voisines les plus faibles. |
| 4. suivi et mesure de la profondeur |
Utilisez un récepteur pour suivre les lignes de chaque ligne de signalisation, et enregistrer la profondeur (0-20 mètres) et la vitesse du flux; utilisez 45° de vallée ou 80% de largeur pour vérifier la profondeur de la ligne de démarcation. |
| 5. identifier le câble cible |
Lorsqu'un câble à plusieurs racines partage un conduit ou un fossé, il est possible d'utiliser la flexibilité pour déterminer la position exacte du câble cible dans jusqu'à 20 câbles à racines. |
| 6. 交叉核对 |
Comme chaque méthode a ses limites, il convient d'utiliser des méthodes différentes ou de répéter l'enquête à plusieurs reprises avant l'excavation, afin de réduire au maximum le risque d'oubli d'installations publiques. |
常问问题 (questions fréquentes)
Problème 1: ce dispositif de localisation est-il conçu pour quel utilisateur?
Il est spécialement conçu pour les opérateurs municipaux d'approvisionnement en eau, de gaz et de chauffage, les employés du site de télécommunications, les sous-traitants d'arpentage d'installations publiques et les équipes d'ingénierie civile, et est utilisé pour l'arpentage des installations publiques souterraines avant les travaux d'excavation, de rénovation ou de non-excavation.
Q2: Il peut détecter quels conduits souterrains?
Tous les tuyaux métalliques: câbles électriques (avec et sans câble électrique), câbles de communication, tuyaux d'eau métalliques, tuyaux de gaz, tuyaux de chauffage et conduits. Les tuyaux non métalliques ne contenant aucun élément métallique ou aucun fil de trace ne peuvent être détectés, d'autres méthodes de détection doivent être utilisées.
problème 3: quelle est l'exactitude des lectures de profondeur avant l'excavation?
La mesure de la profondeur en temps réel est de 0 à 20 mètres, la précision de l'axe central est de ± 5% dans la profondeur de 0 à 3 mètres et de 10% dans la profondeur de 3 à 20 mètres.
Q4: Est-ce qu'il peut trouver des conduites sans point d'accès exposé?
Oui. peut utiliser le mode de sensation: placer l'émetteur sur le sol au-dessus de la ligne prévue, et effectuer un balayage avec un récepteur; ou utiliser la détection à fréquence active / radiofréquence. ces modes sont conçus exclusivement pour la détection d'installations publiques non exposées et inconnues.
Q5: Quel est le contenu du kit standard?
L'ensemble comprend un récepteur, un émetteur, un câble de signal direct, un combiné, un détecteur de souplesse, un câble de test à double tête, deux chargeurs, un cadre de câble à connexion à bande, une aiguille de raccordement, un câble USB et un porte-clés. Tous les composants sont emballés dans une boîte à outils résistante à la pression et peuvent être utilisés à tout moment.
